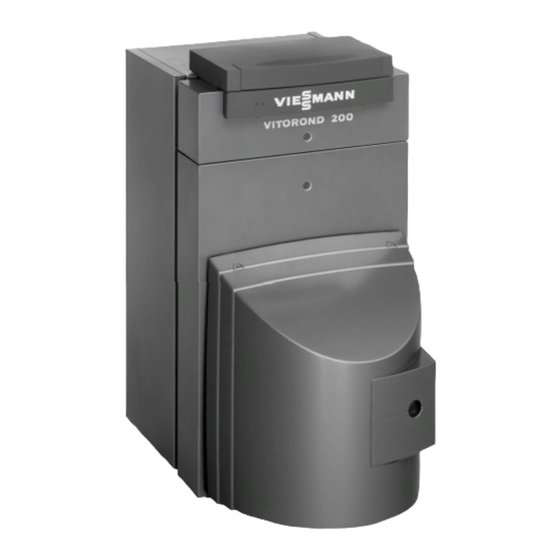

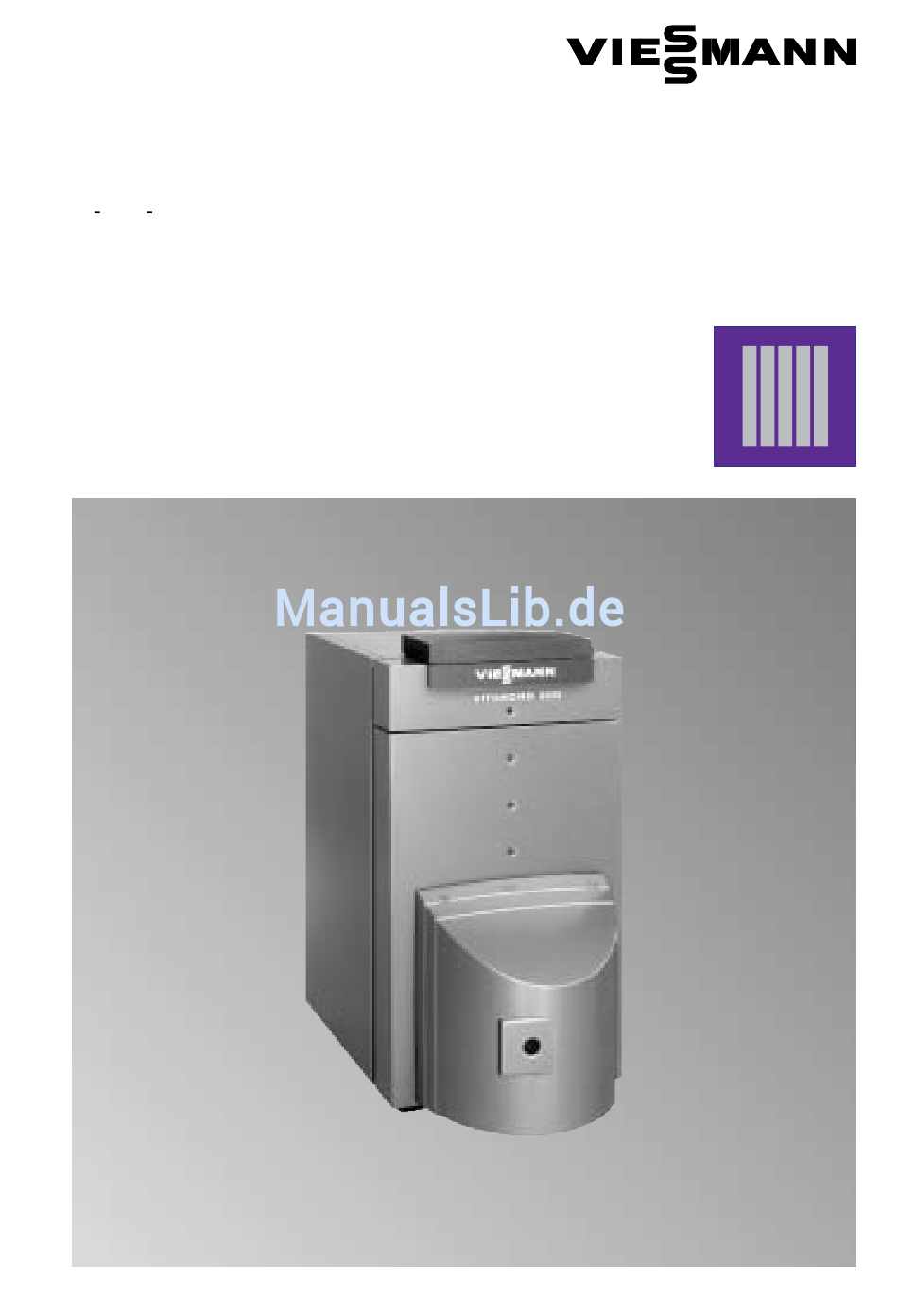

- Seite 1 Serviceanleitung für die Fachkraft Vitorond 200 Typ VR2, 40 bis 100 kW Öl /Gas Heizkessel VITOROND 200 Bitte aufbewahren! 5681 531 8/2004...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise ¨ Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Vorschriften ¨ Gefahr Beachten Sie bei Arbeiten Dieses Zeichen warnt vor H die gesetzlichen Vorschriften zur Personenschäden. Unfallverhütung, H die gesetzlichen Vorschriften zum Achtung Umweltschutz, Dieses Zeichen warnt vor... -
Seite 3: Bedienungs Und Serviceunterlagen
Funktion gefährdet den H Heizungsanlage außer sicheren Betrieb der Anlage. Betrieb nehmen Defekte Bauteile müssen durch H Aufstellort belüften. Viessmann Originalteile ersetzt H Türen zu Wohnräumen werden. schließen. Zusatzkomponenten, Ersatz und Arbeiten an der Anlage Verschleißteile H Anlage spannungsfrei schalten und... -
Seite 4: Inhaltsverzeichnis
Inhalt Inhaltsverzeichnis Seite Allgemeine Informationen Sicherheitshinweise ....................... Bedienungs und Serviceunterlagen . -
Seite 5: Arbeitsschritte
Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite. Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 1. Anlage in Betrieb nehmen ............2. -
Seite 6: Weitere Angaben Zu Den Arbeitsschritten
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten Anlage in Betrieb nehmen Bedienungsanleitung, Serviceanleitung Regelung und Brenner 1. Prüfen, ob die Zuluftöffnung des 3. Rückschlagklappen öffnen. Aufstellraums geöffnet ist. 4. Heizungsanlage mit Wasser füllen 2. Vordruck des Membran Ausdeh und entlüften, bis der Fülldruck nungsgefäßes prüfen. -
Seite 7: Nebenluftvorrichtung Vitoair Schließen (Falls Vorhanden)
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Nebenluftvorrichtung Vitoair schließen (falls vorhanden) 1. Drehknopf A am Motor der Vitoair eindrücken und in Stellung 5 drehen. 2. Regelscheibe mit Riegel B feststellen. -
Seite 8: Kesseltür Öffnen Und Wirbulatoren Herausziehen Und Reinigen
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kesseltür öffnen und Wirbulatoren herausziehen und reinigen Hinweis Bei Gasbrenner Gasanschlussrohr abbauen. A Wirbulatoren (siehe Seite 15) B Abdeckblech (Zubehör) -
Seite 9: Heizfläche, Abgasabzug Und Abgasrohr Reinigen
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizfläche, Abgasabzug und Abgasrohr reinigen A Abdeckblech (Zubehör) -
Seite 10: Wirbulatoren Einschieben Und Kesseltür Anschrauben
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Wirbulatoren einschieben und Kesseltür anschrauben Hinweis Bei Gasbrenner Gasanschlussrohr anbauen. ¨ Gefahr Dichtheitsprüfung aller gasseitigen Verbindungen durchführen. A Wirbulatoren (siehe Seite 15) B Abdeckblech (Zubehör) -
Seite 11: Membran Ausdehnungsgefäß Und Druck Der Anlage Prüfen
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Membran Ausdehnungsgefäß und Druck der Anlage prüfen Hinweise des Herstellers des Membran Ausdehnungsgefäßes beachten. Prüfung bei kalter Anlage durchführen. 1. Anlage so weit entleeren bzw. 3. Wasser nachfüllen, bis bei abge Kappenventil am Membran Aus kühlter Anlage der Fülldruck größer dehnungsgefäß... -
Seite 12: Nebenluftvorrichtung Vitoair Prüfen (Falls Vorhanden)
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Nebenluftvorrichtung Vitoair prüfen (falls vorhanden) Riegel an der Regelscheibe lösen. Bei Betrieb des Brenners muss die Regelscheibe frei pendeln. Brenner einregulieren Brenner bis 63 kW Serviceanleitung Brenner Brenner ab 80 kW Der größte Öl bzw. -
Seite 13: Einzelteilliste
B Kesselkreisregelung siehe 005 Hinterblech 006 Wärmedämm Matte hinten Einzelteilliste in Serviceanleitung 007 Vorderblech oben der Kesselkreisregelung 008 Vorderblech unten 010 Schriftzug Vitorond 200 013 Kantenschutz 014 Abdeckung 015 Dekorklebeband 016 Befestigungselemente 017 Zierkappe 018 Verschluss 021 Bodenblech 022 Tauchhülse... - Seite 14 Einzelteilliste Einzelteilliste (Fortsetzung)
- Seite 15 Einzelteilliste Einzelteilliste (Fortsetzung) 030 028...
-
Seite 16: Technische Daten
Anhang Technische Daten Nenn Wärmeleistung Produkt ID Nummer gemäß Wirkungsgradrichtlinie CE 0645 AU 114 gemäß Gasgeräterichtlinie CE 0197 AU 21 Heizgasseitiger Widerstand mbar 0,08 0,10 0,13 0,25 0,45 Notwendiger Förderdruck mbar 0,05 0,05 0,05 0,05 0,05 Abgaskennwerte Temperatur Kesselwassertemp. 40 ºC ºC Kesselwassertemp. - Seite 17 Anhang Protokoll Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:...
-
Seite 18: Konformitätserklärung Für Vitorond 200
Bei der gemäß EnEV erforderlichen energetischen Bewertung von heiz und raumlufttechnischen Anlagen nach DIN V 4701 10 können bei der Bestimmung von Anlagenwerten für das Produkt Vitorond 200 die bei der EG Baumuster prüfung nach Wirkungsgradrichtlinie ermittelten Produktkennwerte verwendet werden (siehe Tabelle Technische Daten). - Seite 19 Anhang Stichwortverzeichnis Abgasabzug und Abgasrohr Membran Ausdehnungsgefäß reinigen, 9 prüfen, 11 Anlage in Betrieb nehmen, 6 Mischer auf Leichtgängigkeit und Arbeitsschritte, 5 Dichtheit prüfen, 11 Bedienungs und Service Nebenluftvorrichtung Vitoair unterlagen, 3 prüfen, 12 Belüftung des Aufstellraums Nebenluftvorrichtung Vitoair prüfen, 6 schließen, 7 Brenner einregulieren, 12 Produktkennwerte gemäß...
- Seite 20 Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:0 64 52 70 0 Telefax: 0 64 52 70 27 80 www.viessmann.de...
