1.4 Was ist PROFINET IO?

1.4 Was ist PROFINET IO?
Definition
PROFINET IO ist das nach der PROFINET-Norm definierte offene Übertragungssystem mit
Echtzeitfunktionalität. Der Standard definiert ein herstellerübergreifendes Kommunikations-,
Automatisierungs- und Engineering-Modell.
Für die Verkabelung der PROFINET-Komponenten ist Anschlusstechnik in
industrietauglicher Ausführung verfügbar.
● PROFINET verlässt das hierarchische Master-Slave-Prinzip von PROFIBUS. Stattdessen
● Die Mengengerüste sind entsprechend den Möglichkeiten am PROFINET IO erweitert.
● Die Übertragungsrate beträgt 100 Mbit/s.
● Die Anwendersicht bei der Projektierung ist weitgehend gleich der am PROFIBUS DP
Weitere Informationen zu PROFINET IO erhalten Sie in der Systembeschreibung
PROFINET (http://support.automation.siemens.com/WW/view/de/19292127).
Aufbau eines PROFINET IO-Netzes

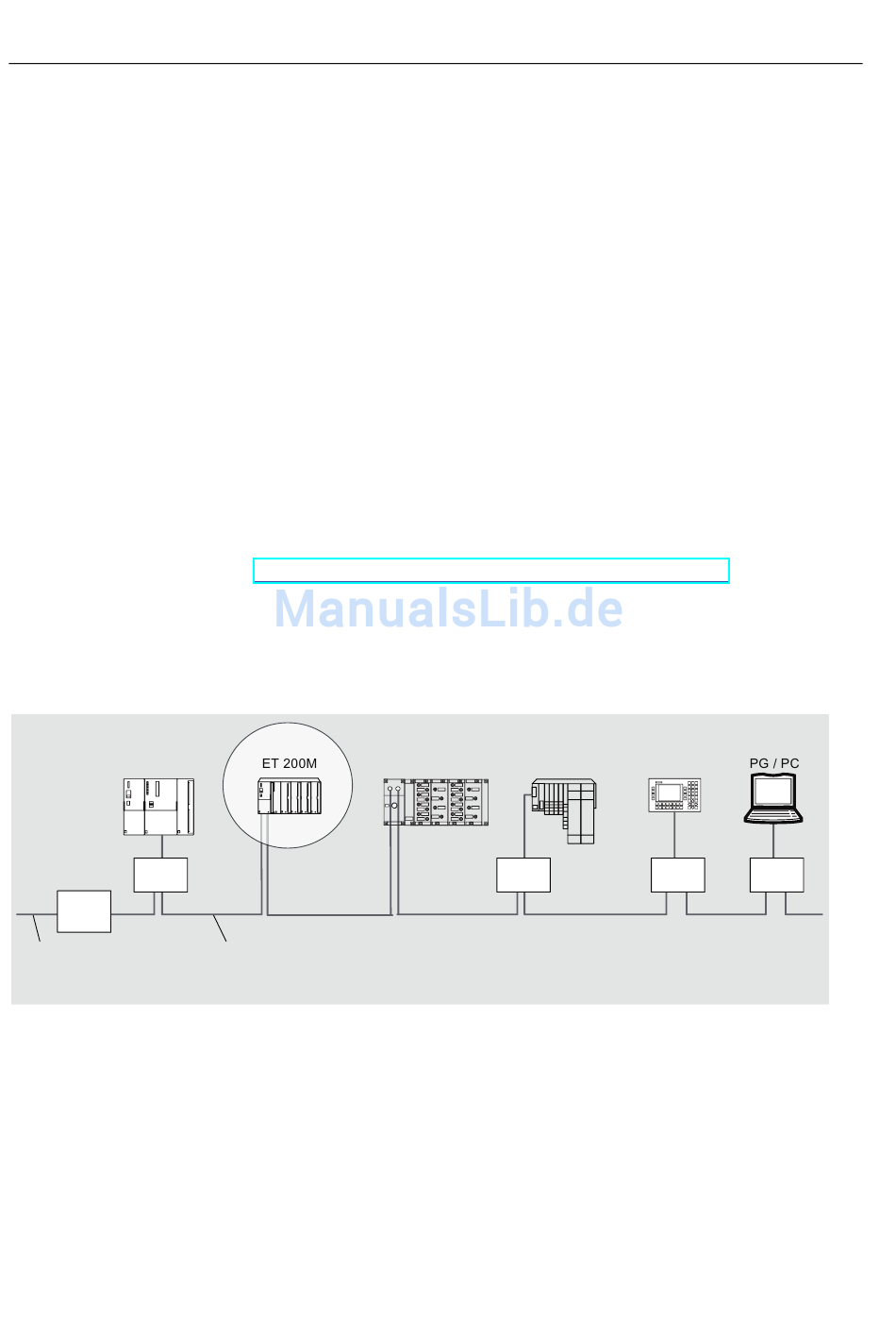

Im folgenden Bild sehen Sie einen typischen Aufbau eines PROFINET IO-Netzes.
Vorhandene PROFIBUS-Slaves können über einen IE/PB-Link eingebunden werden.
IO-Controller
S7-300
Switch
IE/PB-
Link
PROFIBUS DP
Bild 1-2 Typischer Aufbau eines PROFINET IO-Netzes
20
wird ein Provider-Consumer-Prinzip genutzt. Dabei wird während der Projektierung
festgelegt, welche Module eines IO-Devices von einem IO-Controller abonniert werden.
Parametergrenzen werden bei der Konfiguration nicht überschritten.
HW Konfig
(projektiert wird mit
IO-Device
max. 100 m
).
IO-Device IO-Device
ET 200pro ET 200S
Switch
Montage- und Bedienhandbuch, 01/2010, A5E00048969-10
OP 25
Switch
Switch
PROFINET IO
(Industrial
Ethernet)
Fehlersichere Signalbaugruppen
