4 Installation
4 Installatie
1
3
2
3
230V~
3
53

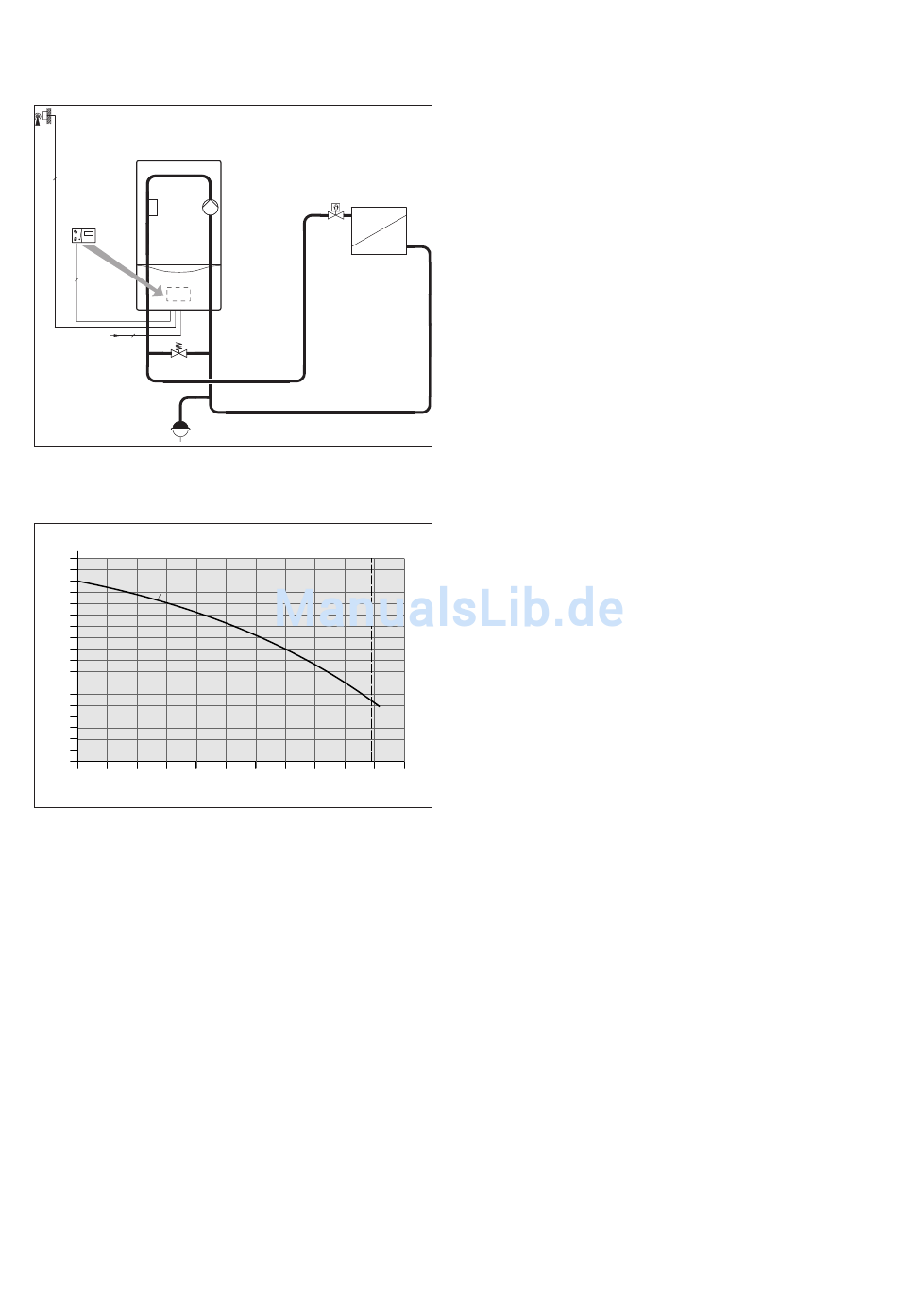

Abb. 4.5 Beispiel 1: Radiatorenheizung, Direkteinspeisung
Afb. 4.5 Voorbeeld 1: Radiatorverwarming, directe voeding
Fig. 4.5 Exemple 1: chauffage des radiateurs, injection directe
Druck in mbar/Druk in mbar/Pression en mbarŁ
900
Ł
Restförderhöhe ohne SchwerkraftbremseŁ
850
Resttransporthoogte zonder zwaartekrachtrem
800
hauteur de refoulement sans freinage à commande par gravité
750
700
650
600
550
500
450
400
350
300
250
200
150
100
50
0
0
200
400
600
800
Abb. 4.6 Resultierende Kennlinie
(Restförderhöhe) VHR 45 S
Afb. 4.6 Resulterende karakteristieke lijn
(resttransporthoogte) VHR 45 S
Fig. 4.6 Courbe caractéristique en résultant
(hauteur de refoulement résiduel) VHR 45 S
22
NennpunktŁ
Nominaal punt
Point nominal
1000
1200
1400
1600
1800
2000
Volumenstrom in l/h / Debiet in l/h / Débit en l/h
4 Installation
4.6.1 Direkteinspeisung mit geräteintern
angeordneter Heizungspumpe
Legende Abb. 4.5
1
ecoMAX exclusiv VHR 45 S
2 Heizungspumpe (geräteintern)
53 Überströmventil (bauseits)
Pumpenauslegung; Anlagendimensionierung
Die Anlagenplanung ist so vorzunehmen, dass im
Auslegungspunkt optimal eine Wassermenge von:
V = 2000 l/h mit ∆T = 20 K
über Gerät und Anlage fliessen.
Die sich daraus für die Anlagendimensionierung
ergebende Restförderhöhe ist der Abb. 4.6 zu
entnehmen.
Einstellung des Überströmventiles
Zur Sicherstellung der Mindest-Umlaufwassermenge von
1150 l/h über das Gerät ist der Einbau und die
Einstellung des Überströmventils vorzunehmen.
Wir empfehlen eine Einstellung des Überstömventil auf
250 mbar in Bezug auf mögliche Geräusche an
Thermostatventilen. Das Überstömventil kann jedoch bis
zu 400 mbar eingestellt werden.
2200
ecoMAX exclusiv VHR 45 S
