1 Gerätebeschreibung
1 Toestelomschrijving
1 Description de l'appareil
1 Gerätebeschreibung
1.1 Aufbau/Toestelomschrijving/Description de
l'appareil
11
10
9
8
7

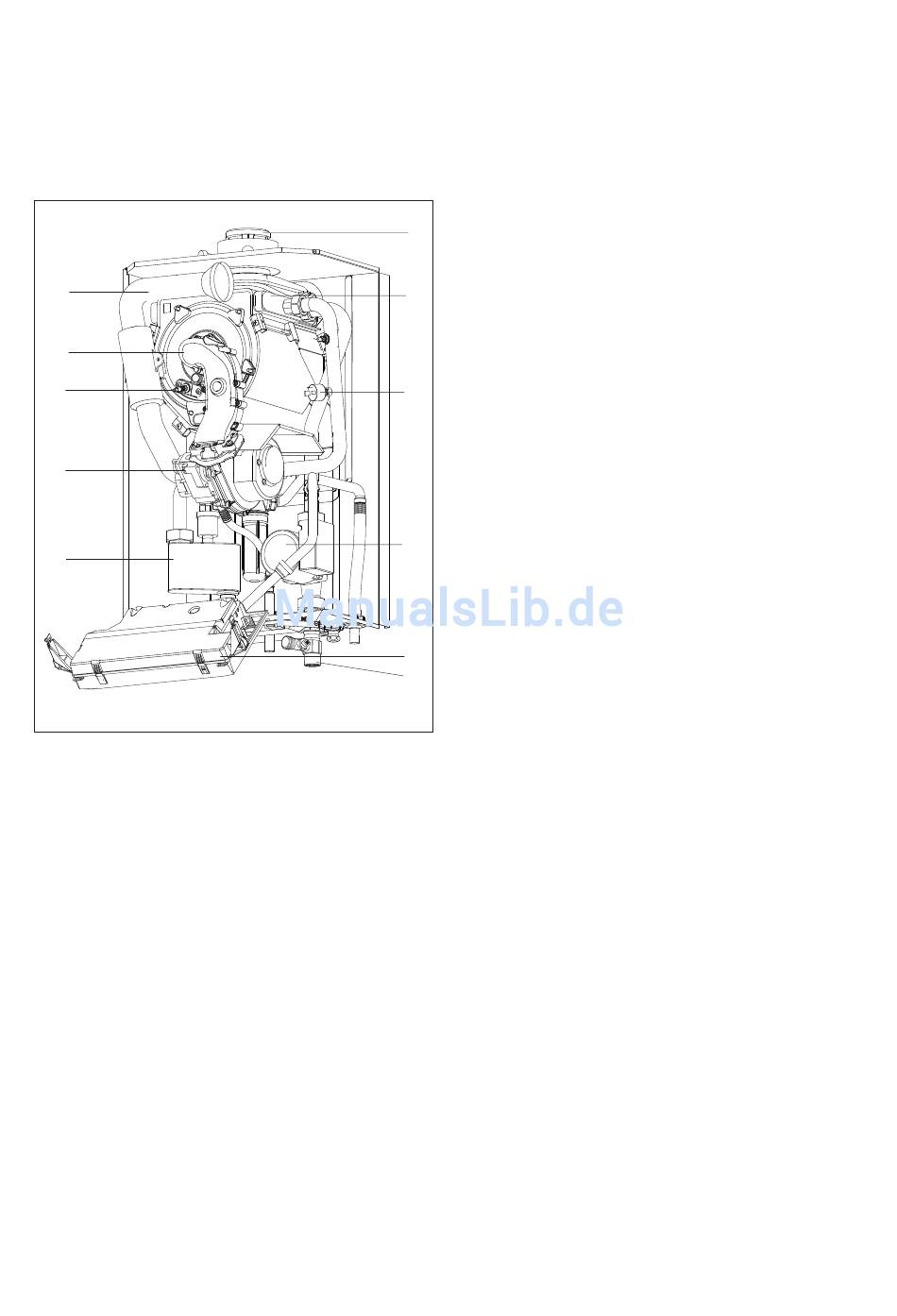

Abb. 1.1 Geräteaufbau VHR 45 S
Afb. 1.1 Toestelopbouw VHR 45 S
Fig. 1.1 Équipement de l'appareil VHR 45 S
8
Legende:
1
Anschluss für Luft-/Abgasführung
1
2 Wärmetauscher
3 Druckschalter
4 Pumpe
2
5 Elektronikbox
6 KFE-Hahn
7 Luftabscheider
8 Gasarmatur
9 Zündelektrode
10 Thermo-Kompaktmodul
3
11 Luftansaugrohr
Legende:
1
Aansluiting voor concentrisch
VLT/VGA systeem 80/125 mm
2 Primaire warmtewisselaar
3 Drukschakelaar
4 Pomp
4
5 Bedieningsbord
6 Vul/aftapkraan
7 Luchtafscheider
8 Gas/luchtverhoudingsregeling
9 Ontstekingselektrode
10 Samenstelling primaire warmtewisselaar, brander,
gasgedeelte, ventilator
5
11 Luchtaanzuigleiding
6
Légende:
1
Raccordement pour le système concentrique d'évacuation
des gaz de combustion/d'amenée d'air frais 80/125 mm
2 Echangeur de chaleur primaire
3 Pressiostat
4 Pompe
5 Pupitre de commande
6 Robinet de remplissage et de purge
7 Séparateur d'air
8 Régulation du rapport gaz/air
9 Electrode d'allumage
10 Assemblage échangeur de chaleur primaire, brûleur, bloc de
gaz, ventilateur
11 Conduite d'amenée d'air
ecoMAX exclusiv VHR 45 S
