4 Installation
4 Installatie
3
230V~
1
3 3
2
3
3

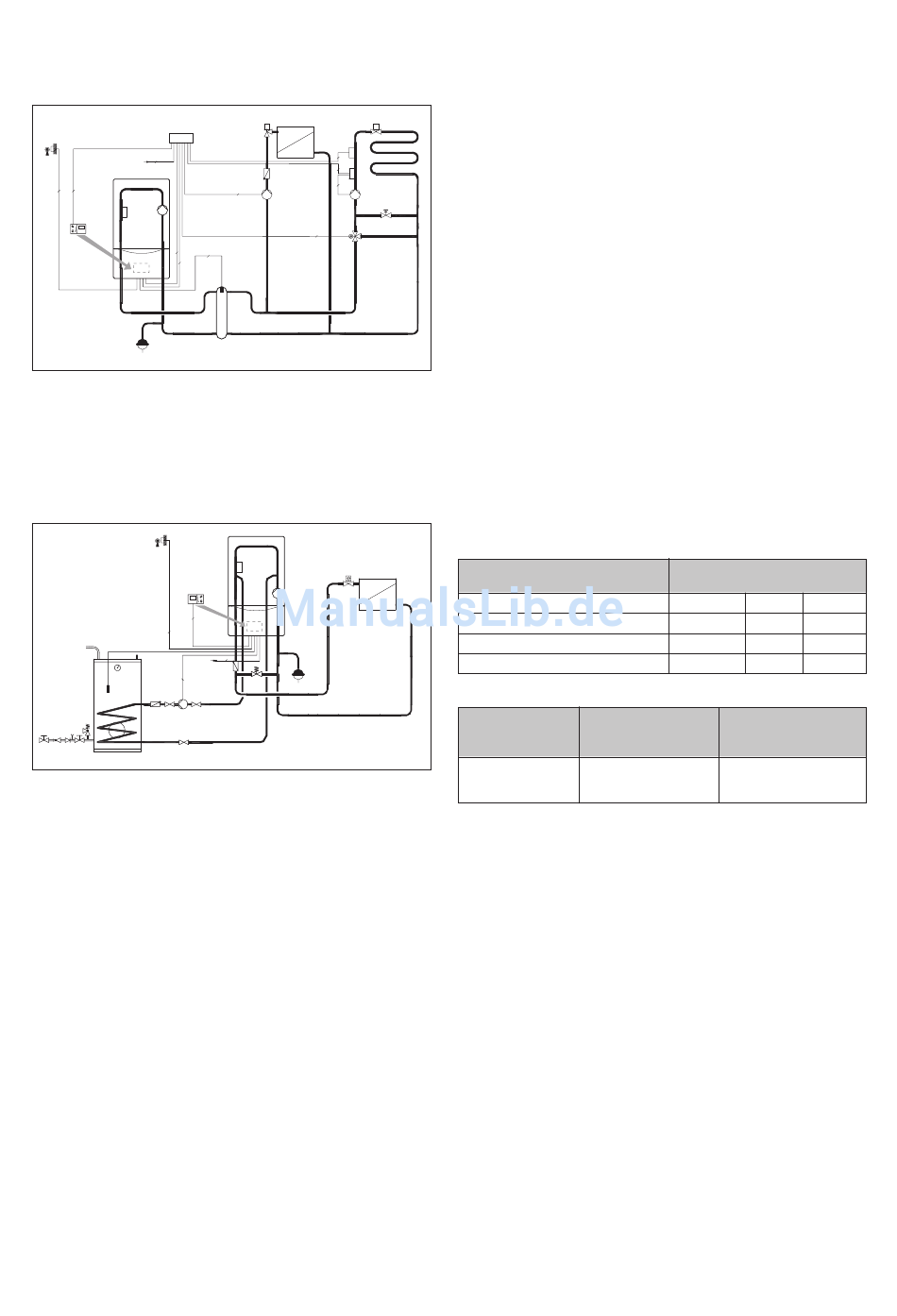

Abb. 4.7 Beispiel 3: Radiatoren- und Fußbodenheizung,
hydraulische Trennung
Afb. 4.7 voorbeeld 3: Radiator- en vloerverwarming,
hydraulische scheiding, pomp in het apparaat
Fig. 4.7 Exemple 3: Chauffage des radiateurs et du chauffage
par le sol, séparation hydraulique, pompe interne
à l'appareil
3
3
230V~
3
Abb. 4.8 Beispiel 5: Einsatz eines Speichers, direkter Heizkreis
Afb. 4.8 Voorbeeld 5: Inzet van een reservoir, direct
verwarmingscircuit
Fig. 4.8 Exemple 5 : Utilisation d'un accumulateur, circuit de
chauffage direct
24
ϑ ϑ
2
3
3
3
4
2
17a
1
2
3
4 Installation
4.6.2 Hydraulische Entkoppelung mit geräteseitig
angeordneter Heizungspumpe
1 ecoMAX exclusiv VHR 45 S
2 Heizungspumpe (geräteintern)
13 Witterungsgeführter Regler VRC 420s
13aMischermodul
17aVorlauftemperaturfühler
45 Hydraulische Weiche
Pumpenauslegung im Wärmeerzeugerkreis
Indem die als Zubehör erhältliche Pumpe ins Heizgerät
integriert wird, braucht keine Pumpenauslegung mehr
vorgenommen zu werden.
Die Gerätepumpe ist gemäß Tabelle 4.2 einzustellen.
Auswahl der hydraulischen Weiche
Die Auswahl einer geeigneten hydraulischen Weiche des
Typs WH (Zubehör) kann mit Hilfe von Tabelle 4.1
erfolgen.
Über die hydraulische Weiche in Verbindung mit der im
Heizgerät integrierten Pumpe ist eine ausreichend hohe
Wassermenge (Mindest-Umlaufwassermenge) über das
Heizgerät stets gegeben.
Leistung des
heizsystems
VHR 45 S
2'er Kaskade VHR 45 S
3'er Kaskade VHR 45 S
4'er Kaskade VHR 45 S
Tabelle 4.1: Auswahl der hydraulischen Weiche Typ WH
mit Schwerkraft-
bremse
Pumpenleistung 100 %
Tabelle 4.2: Pumpenleistung
Die Pumpenleistung muss auf die Tabellenwerte
eingestellt werden (im DIA-System unter Punkt d.14).

4.7 Technische Hinweise zur Speicherladung

Speicherladekit (Zubehör)
Die Beschreibung der Montage entnehmen Sie bitte der
dem Ladekit beiliegenden Anleitung
1 ecoMAX exclusiv VHR 45 S
2 Heizungspumpe (geräteintern)
13 Witterungsgeführter Regler VRC 410
Spreizung des Heizsystems
10 K 15 K 20 K
WH 95 WH 40 WH 40
WH 160 WH 95 WH 95
WH 280 WH 160 WH 160
WH 280 WH 160 WH 160
ohne Schwerkraft-
bremse
80 %
ecoMAX exclusiv VHR 45 S
