4 Installation
4 Installatie
4 Installation
240
75
75
50
50
85
1
3

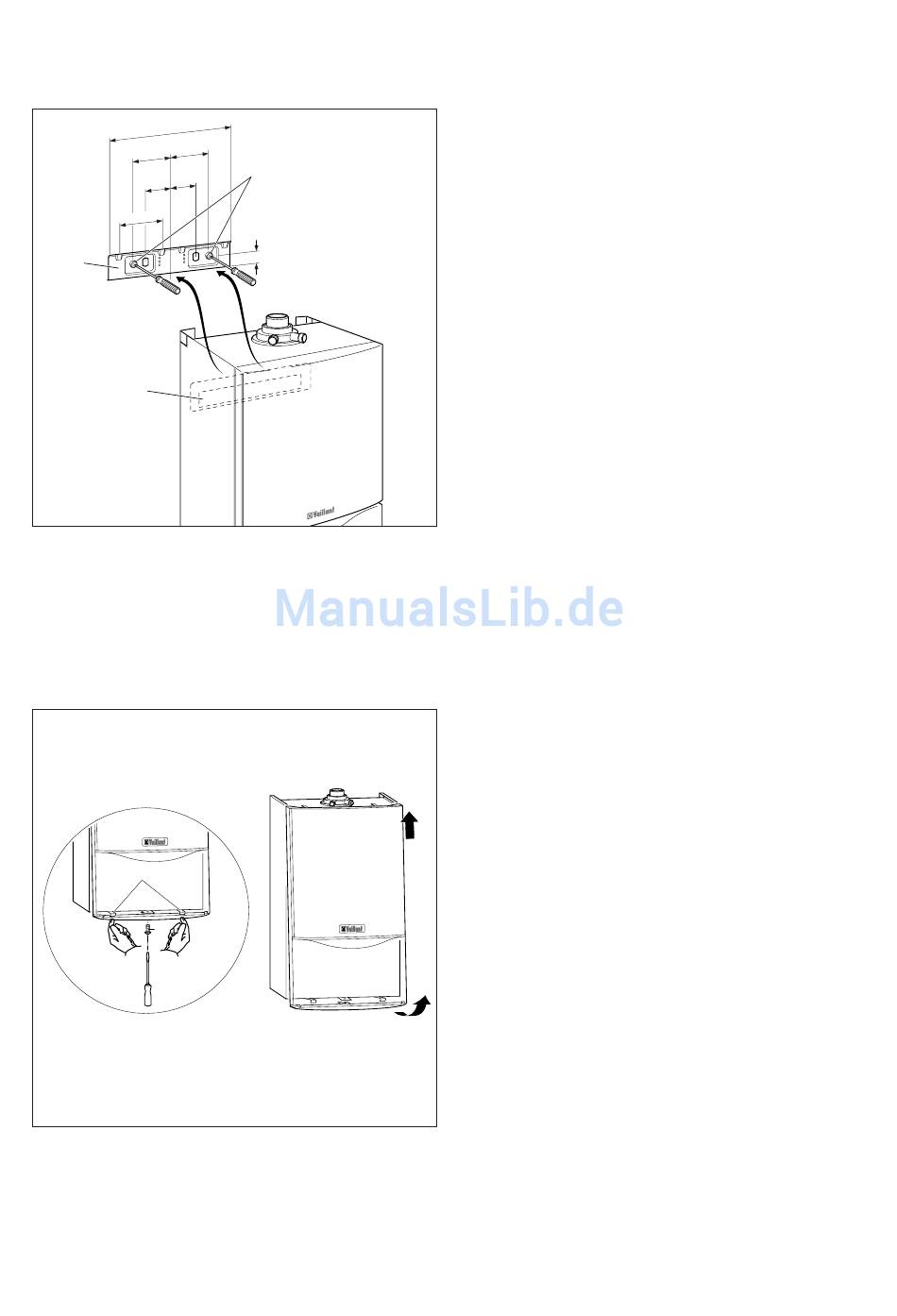

Abb. 4.3 Gerät aufhängen
Afb. 4.3 Toestel ophangen
Fig. 4.3 Suspension de l'appareil
2
1
Abb. 4.4 Frontplatte abnehmen/anbringen
Afb. 4.4 Voorplaat afnemen/aanbrengen
Fig. 4.4 Enlèvement/installation de la paroi frontale
18
2
23
4
3
4.3 Gerät aufhängen
Mit dem zusammen mit dem Gerät gelieferten
Aufhängeb¸gel kann das Gerät wie folgt an der Wand
befestigt werden:
• Markieren Sie die richtige Position (2) und montieren
Sie den Gerätehalter (1) an der Wand.
• Hängen Sie das Gerät an der Wand auf, und zwar mit
dem Gerätebügel (3) in dem Gerätehalter (1).
• Montieren Sie die Leitungsanschlüsse am Gerät
spannungsfrei.
4.4 Geräteverkleidung abnehmen/anbringen
4.4.1 Geräteverkleidung abnehmen
Zur Demontage der Frontverkleidung des Geräts gehen
Sie wie folgt vor:
• Lösen Sie die Schraube (1) an der Unterseite des
Geräts.
• Drücken Sie die beiden Halteklemmen (2) ein, so dafl
sich die Geräteverkleidung löst.
• Ziehen Sie die Geräteverkleidung (3) am unteren Rand
nach vorn und heben Sie sie nach oben heraus.
4.4.2 Geräteverkleidung anbringen
Zur Montage der Geräteverkleidung gehen Sie bitte wie
folgt vor:
• Setzen Sie die Geräteverkleidung (3) auf die oberen
Geräteaufnahmen.
• Drücken Sie die Geräteverkleidung an der Unterseite
an, so daß die Halteklemmen einrasten.
• Fixieren Sie die Geräteverkleidung, indem Sie die
Schraube (1) an der Unterseite des Geräts eindrehen.
