4 Installation
4 Installatie
4 Installation
Wenn X > 1 m, ist eine
Revisionsöffnung vorzusehen

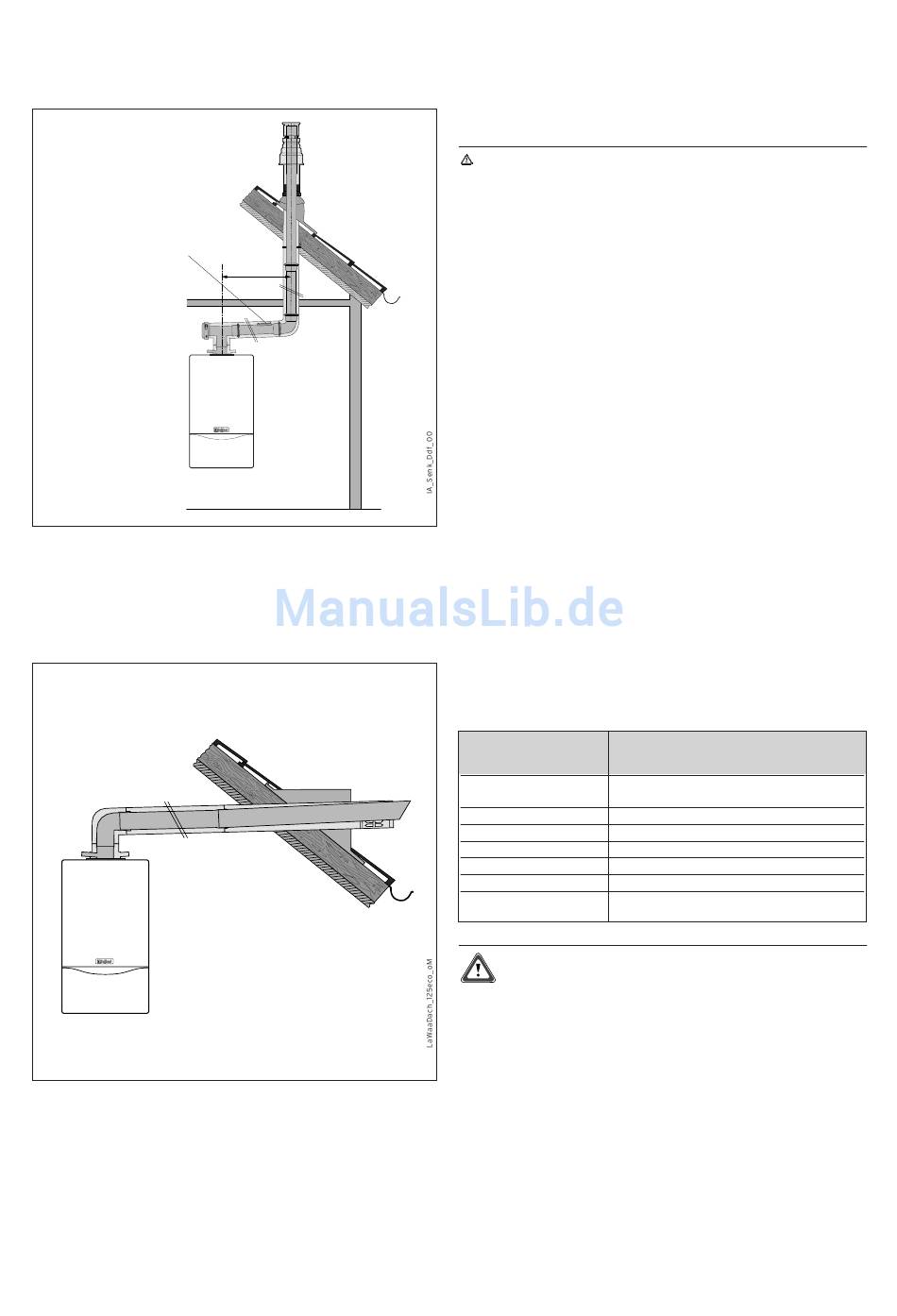

Abb. 4.12 Vertikale Mündung
Afb. 4.12 Vertikale uitmonding
Fig. 4.12 Sortie verticale
Abb. 4.13 Horizontale Mündung
Afb. 4.13 Horizontale uitmonding
Fig. 4.13 Sortie horizontale
28
X
4.10 Luft-/Abgasführung
Gefahr!
Nur für den belgischen Markt zugelassene und
genehmigte Luft-/Abgasführungen verwenden.
Bei Verwendung von nicht geeigneten Luft-
Abgasführungen können Sach- und
Personenschäden nicht ausgeschlossen werden.
Die Firma Vaillant übernimmt dafür keine
Verantwortung.
Der ecoMAX exclusiv ist mit einer konzentrischen Luft-/
Abgasführung von 80/125 mm Durchmesser versehen.
Wenn aus funktionstechnischen Gründen der
konzentrische Anschluss nicht gewünscht wird, kann mit
Hilfe des Trennadapters (Artikel 303 938) das Gerät an
einen getrennten Anschluss von 2 x 80 mm angepaßt
werden.
Aufgrund von Kondenswasserbildung ist es nicht erlaubt,
andere Materialien als die zu verwenden, die für dieses
Gerät freigegeben sind.
Die Mündung der Luft-/Abgasführung muss den ört-
lichen Vorschriften und geltenden Richtlinien genügen.
4.10.1 Maximallänge
Die Maximallänge des konzentrischen VLT/VGA-Systems
80/125 beträgt:
- 8 m waagrecht einschließlich 3 x 90° Bögen;
- 8 m senkrecht einschließlich 3 x 90° Bögen und
der Dachdurchführung.
Für die Installation des VLT/VGA-Systems sind folgende
Garnituren lieferbar:
Artikelnummer
Beschreibung
303200
Vertikale Dachdurchleitung
303202
Verlängerungsrohr 0,5 m
303203
Verlängerungsrohr 1,0 m
303205
Verlängerungsrohr 2,0 m
303209
Horizontale Wanddurchführung
303210
Eckstück 90°
303211
Eckstück 45° (2 Stück)
Achtung!
Für jedes zusätzlich verwendete 90°-Eckstück
müssen 2,5 m von der Gesamtlänge abgezogen
werden.
Für jedes zusätzliche 45°-Eckstück muss 1 m
von der Gesamtlänge abgezogen werden. Im
Zusammenhang mit dem Kondenswasser muss
das VLT/VGA-System mit 3° Gefälle hin zum
Gerät montiert werden.
ecoMAX exclusiv VHR 45 S
