4 Installation
4 Installatie
4 Installation
4
3

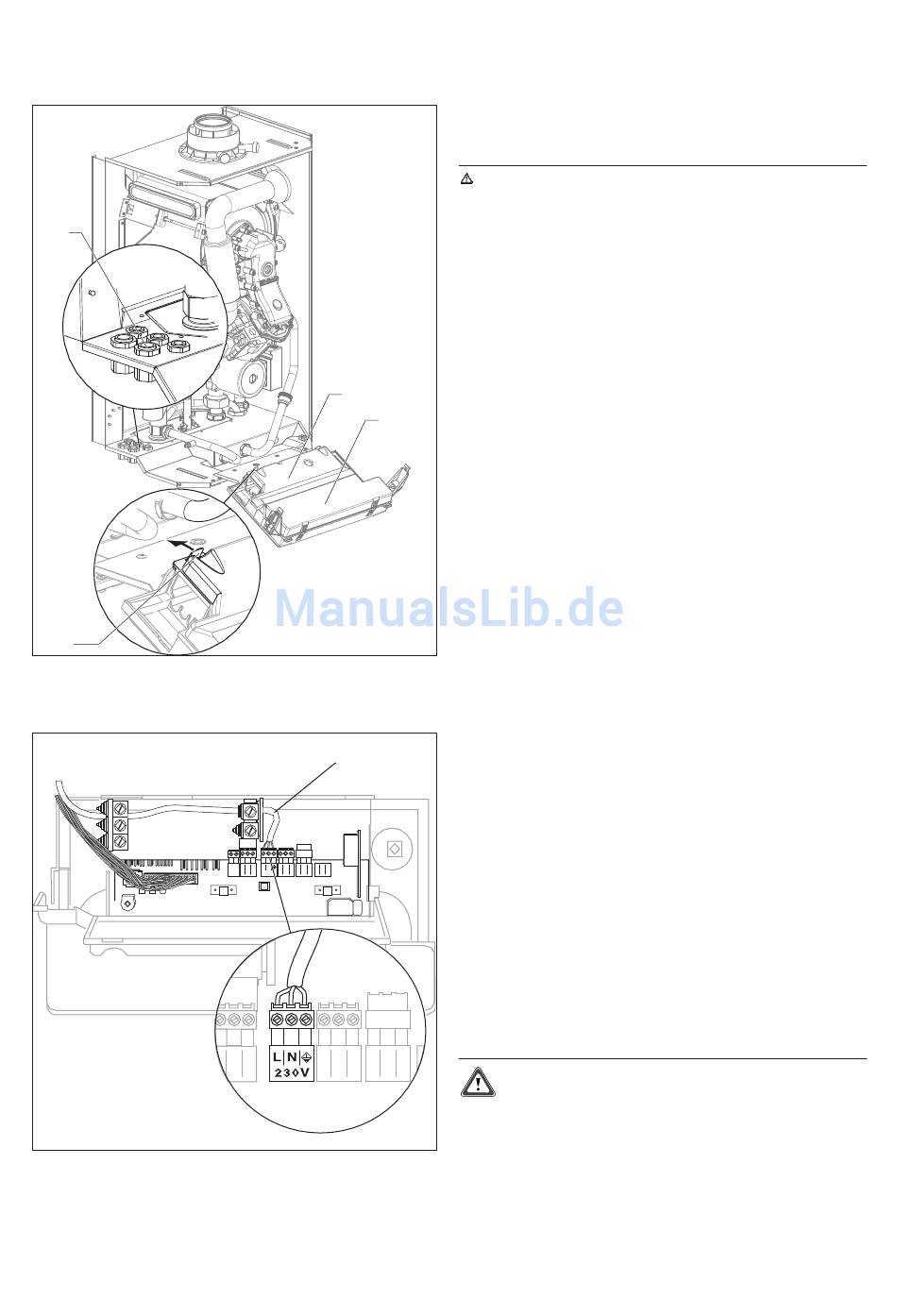

Abb. 4.15 Bedienungstafel öffnen
Afb. 4.15 Bedieningsbord openen
Fig. 4.15 Ouvrir le pupitre de commande
Abb. 4.16 Kabeldurchführungen
Afb. 4.16 Kabeldoorvoeren
Fig. 4.16 Passe-câble
32
2
1
5
L N
230V
4.12 Elektrischer Anschluss
4.12.1 Netzanschluss
Gefahr!
Die Elektroinstallation darf nur von einem
anerkannten Fachhandwerksbetrieb ausgeführt
werden. Gefahr durch Stromschlag durch
Berühren spannungsführender Teile. Schalten
Sie immer zuerst die Stromzufuhr ab. Erst dann
dürfen Sie die Installation vornehmen. An den
Netzanschlußklemmen (L und N) liegt auch bei
ausgeschaltetem Hauptschalter Spannung an.
Der ecoMax exclusiv ist vollständig verdrahtet und mit
einem Netzkabel, das eine Länge von ca. 1 m hat und mit
einem Schutzstecker versehen ist. Schließen Sie das
Gerät an eine Schutzsteckdose an. Es ist zulässig, das
Gerät in einem Bad in Zone 2 zu installieren, das heißt
außerhalb eines Bereichs von 60 cm rund um
Badewanne oder Duschbecken. Die elektrische Anlage
muß den AREI-Vorschriften (Spannungsvorschriften für
Niederspannungsanlagen) genügen.
4.12.2 Anschluss von externer Regeltechnik
An den ecoMax exclusiv können auf zweierlei Arten
Zimmer(uhren)thermostate oder der externe,
witterungsabhängige Regler angeschlossen werden.
Klemmen 3, 4 und 5 = nur für 230 V~ ein-/
ausschaltende Zimmer(uhren)thermostate geeignet
(Kabelbrücke entfernen).
Klemmen 7, 8 und 9 = nur für Vaillant 20 VDC-
Regeltechnik geeignet.
Um Geräte anzuschließen, gehen Sie wie folgt vor:
• Entfernen Sie die Frontverkleidung und klappen Sie die
Elektronikbox (1) nach vorn.
• Klipsen Sie die Sicherungslippen (3) aus und nehmen
Sie den Deckel (2) von der Elektronikbox ab.
• Führen Sie das Kabel des Zimmer(uhren)thermostats
an der Unterseite des Geräts durch die PG-
Verschraubungen (4) und die Kabeldurchführungen
(5) der Elektronikbox.
• Schließen Sie das Kabel an die dafür bestimmten
Klemmen 3, 4 und/oder 5 sowie 7, 8, 9 (das hängt vom
Reglertyp ab) an.
• Schließen Sie den Deckel der Elektronikbox und
drücken Sie ihn fest, bis er hörbar einrastet.
• Klappen Sie die Elektronikbox hoch und montieren Sie
wieder die Frontplatte.
Achtung!
Keine Netzspannung an die Klemmen 3, 4, 5
oder 7, 8, 9 anlegen. Das beschädigt die
Elektronik des Geräts so, dass sie nicht mehr
repariert werden kann.
ecoMAX exclusiv VHR 45 S
