3 Störungssuche und -beseitigung

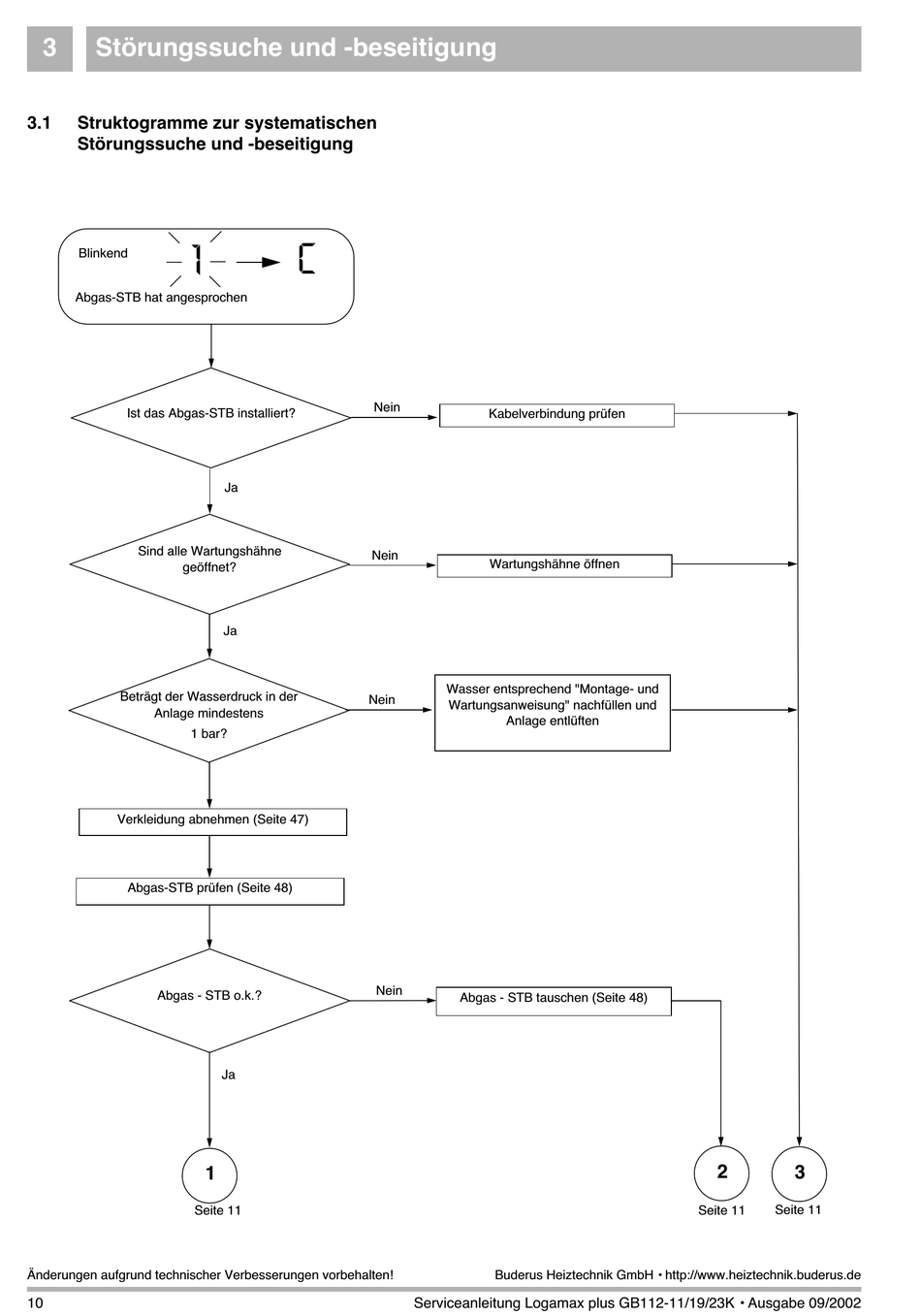

3.1 Struktogramme zur systematischen
Störungssuche und -beseitigung
1c
1
Blinkend
Abgas-STB hat angesprochen
Ist das Abgas-STB installiert?
Sind alle Wartungshähne
geöffnet?
Beträgt der Wasserdruck in der
Anlage mindestens
1 bar?
Verkleidung abnehmen (Seite 47)
Abgas-STB prüfen (Seite 48)
Abgas - STB o.k.?
Seite 11
Änderungen aufgrund technischer Verbesserungen vorbehalten!
10
C
Nein
Ja
Nein
Ja
Nein
Nein
Ja
1
Kabelverbindung prüfen
Wartungshähne öffnen
Wasser entsprechend "Montage- und
Wartungsanweisung" nachfüllen und
Anlage entlüften
Abgas - STB tauschen (Seite 48)
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Serviceanleitung Logamax plus GB112-11/19/23K • Ausgabe 09/2002
2
3
Seite 11
Seite 11
