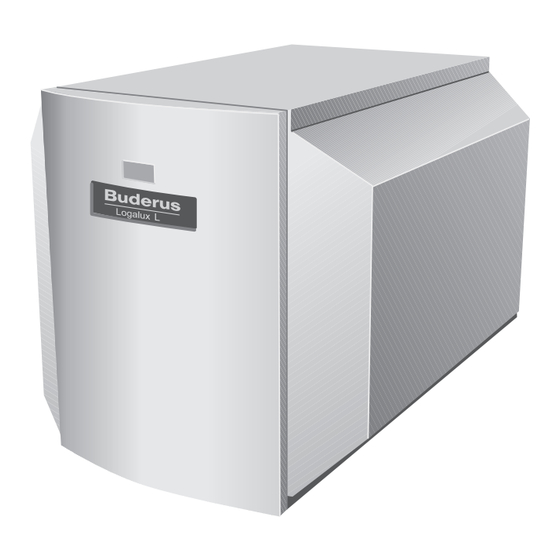

- Seite 1 6301 8780 – 03/2004 DE Für das Fachhandwerk Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 Bitte vor Montage und Wartung sorgfältig lesen...
- Seite 2 Punkte besonders hin. ! Übergeben Sie dem Betreiber die Montage- und Wartungsanleitung zur Aufbewahrung an der Hei- zungsanlage. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 • Ausgabe 03/2004...
-
Seite 3: Inhaltsverzeichnis
8.5 Warmwasserspeicher nach Reinigung wieder in Betrieb nehmen ... . . 19 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 • Ausgabe 03/2004... -
Seite 4: Allgemeines
Bereich Gas- und Wasserinstallation. Darüber hinaus sind zweckmäßig: – Buderus Kesselkuli oder – Sackkarre mit Spanngurt – Transporthilfe (siehe Seite 9) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 • Ausgabe 03/2004... -
Seite 5: Sicherheit
Stelle umweltgerecht zu entsorgen. WARNUNG! ANWENDERHINWEIS Anwendertipps für eine optimale Geräte- nutzung und -einstellung sowie sonstige nützliche Informationen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 • Ausgabe 03/2004... -
Seite 6: Produktbeschreibung
Der Glattrohr-Wärmetauscher überträgt die Energie aus dem Heizungswasser an das Trinkwasser im Speicherbehälter. Der Speicherinhalt wird gleich- mäßig temperiert. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 • Ausgabe 03/2004... -
Seite 7: Technische Daten
Je nach Einbindung in die Heizungsanlage ist eine Einzelabsiche- rung (Sicherheitsventil, Membranausdehnungsgefäß) erforder- lich. Betriebs- und Prüfdrücke sind Überdrücke. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 • Ausgabe 03/2004... -
Seite 8: Warmwasserspeicher Transportieren
! Restfolie, Verpackungsboden, Verpackungsdeckel und Holzpalette entfernen, dazu ggf. Warmwasser- speicher vorne bzw. hinten leicht anheben. Abb. 4 Warmwasserspeicher aufstellen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 • Ausgabe 03/2004... -
Seite 9: Warmwasserspeicher Unverpackt Transportieren
Rp1 anfertigen. ! Tragerohre an den Anschlüssen VS und RS an der Speicherrückseite montieren. Abb. 7 Tragerohre montieren (Speicherrückseite) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 • Ausgabe 03/2004... -
Seite 10: Warmwasserspeicher Montieren
! Warmwasserspeicher durch Drehen der Fußschrau- ben mit leichter Steigung nach hinten ausrichten. Abb. 9 Warmwasserspeicher ausrichten (Prinzipabbildung) mit Hilfe einer Wasserwaage Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 • Ausgabe 03/2004... -
Seite 11: Trinkwasserleitungen Installieren
! Installieren Sie die Anschlussleitungen VORSICHT! Eintritt Kaltwasser spannungsfrei. Eintritt Zirkulation ! Achten Sie darauf, dass flexible Schläuche nicht geknickt oder verdreht werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 • Ausgabe 03/2004... -
Seite 12: Sicherheitsventil (Bauseitig)
! Betriebsbereitschaft des Sicherheitsventils von Zeit zu Zeit durch Anlüften prüfen. 6.2.2 Dichtheit prüfen ! Alle Anschlüsse und den Handlochdeckel auf Dicht- heit prüfen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 • Ausgabe 03/2004... -
Seite 13: Warmwassertemperaturfühler Montieren
Abb. 12 Anschluss der Magnesiumanode prüfen Pos. 1: Magnesiumanode Pos. 2: Massenanschlusskabel Pos. 3: Fühlerbefestigung Pos. 4: Aussparung im Wärmeschutz Pos. 5: Handlochdeckel Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 • Ausgabe 03/2004... -
Seite 14: Inbetriebnahme Und Außerbetriebnahme
Einrasten an den Warmwasserspeicher andrücken. Abb. 14 Wärmeschutz und Vorderwand montieren Pos. 1: Vorderwand Pos. 2: Wärmeschutzelement Pos. 3: Seitenwand Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 • Ausgabe 03/2004... -
Seite 15: Hinweise Für Den Betrieb
ANWENDERHINWEIS Informationen zur Bedienung (z. B. das Einstellen der Warmwassertemperatur) können Sie aus der Bedienungsanleitung des Regelgerätes entnehmen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 • Ausgabe 03/2004... -
Seite 16: Wartung
Pos. 2) vom Warmwasserspeicher abnehmen. Abb. 15 Handlochdeckel demontieren Pos. 1: Magnesiumanode Pos. 2: Handlochdeckel-Dichtung Pos. 3: Handlochdeckel Pos. 4: Sechskantschrauben Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 • Ausgabe 03/2004... -
Seite 17: Warmwasserspeicher Reinigen
Mittel CitroPlus der Firma Sanit). Wir empfeh- len Ihnen, die chemische Reinigung von einer Fachfirma durchführen zu lassen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 • Ausgabe 03/2004... -
Seite 18: Magnesiumanode Prüfen
Pos. 6: Zahnscheibe Pos. 7: Mutter M8 Pos. 8: Ringöse des Massenanschlusskabels Pos. 9: Zahnscheibe Pos. 10: Mutter M8 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 • Ausgabe 03/2004... -
Seite 19: Warmwasserspeicher Nach Reinigung Wieder In Betrieb Nehmen
Einrasten an den Warmwasserspei- cher andrücken. Abb. 19 Wärmeschutz und Vorderwand montieren Pos. 1: Vorderwand Pos. 2: Wärmeschutzelement Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux L135/1 – 200/1 • Ausgabe 03/2004... - Seite 20 Heizungsfachbetrieb: Deutschland Buderus Heiztechnik GmbH, D-35573 Wetzlar http://www.heiztechnik.buderus.de E-Mail: info@heiztechnik.buderus.de Schweiz Österreich Buderus Austria Heiztechnik GmbH Buderus Heiztechnik AG Karl-Schönherr-Str. 2, A-4600 Wels Netzibodenstr. 36, CH-4133 Pratteln http://www.buderus.at http://www.buderus.ch E-Mail: office@buderus.at E-Mail: info@buderus.ch...
