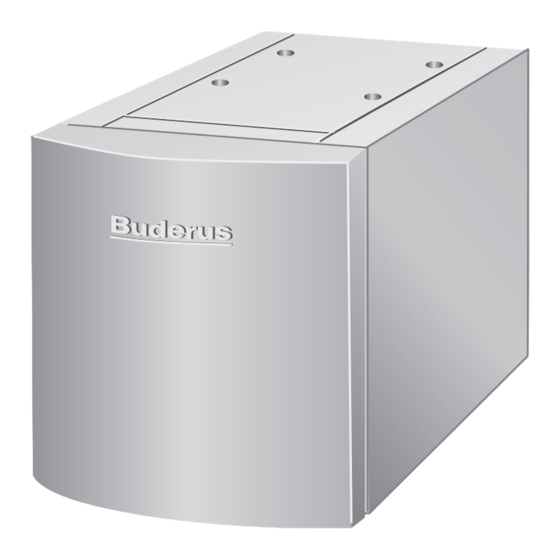

- Seite 1 Montage- und Speicher- Wassererwärmer Wartungsanleitung Logalux L135/2R Für das Fachhandwerk Logalux L160/2R Vor Montage und Wartung sorgfältig lesen. Logalux L200/2R...
-
Seite 2: Inhaltsverzeichnis
6.1.2 Wärmeschutz und Vorderwand montieren 6.1.3 Information des Betreibers durch den Anlagenersteller Außerbetriebnahme 6.2.1 Umweltschutz Wartung Speicher-Wassererwärmer für die Wartung vorbereiten Speicher-Wassererwärmer reinigen Magnesium-Anode prüfen Speicher-Wassererwärmer nach Wartung wieder in Betrieb nehmen Logalux L135/2R - L200/2R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 3: Sicherheitshinweise Und Symbolerklärung
Bedarf warten. des Textes begrenzt. V Nur Originalersatzteile verwenden! Hinweise enthalten wichtige Informationen in solchen Fäl- len, in denen keine Gefahren für Mensch oder Gerät dro- hen. Logalux L135/2R - L200/2R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 4: Angaben Zum Produkt
– Über den Anlegetemperaturfühler (an der Inspekti- onsöffnung montiert) erfasst die Regelung der Hei- zungsanlage die aktuelle Warmwassertemperatur und regelt die gewünschte Temperatur. – Inspektionsöffnung [2] für Wartungs-und Reinigungs- arbeiten – Magnesium-Anode [5] – Vorderwand [1] Logalux L135/2R - L200/2R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 5: Bau- Und Anschlussmaße
Tab. 2 Absicherungsgrenzen 1) Überdruck 2) Je nach Einbindung in die Heizungsanlage ist eine Einzelabsi- cherung (Sicherheitsventil, Membranausdehnungsgefäß) erfor- derlich. 3) Prüfung mit dem Druck, der dem Ansprechdruck des Sicher- heitsventils entspricht. Logalux L135/2R - L200/2R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 6: Installation
Darüber hinaus ist ein Sackkarren mit Spanngurt zweck- mäßig. Entsorgung V Verpackung des Speicher-Wassererwärmers umwelt- gerecht entsorgen. V Ein Speicher-Wassererwärmer, der ausgetauscht wer- den muss, umweltgerecht durch eine autorisierte Stelle entsorgen. Logalux L135/2R - L200/2R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 7: Transport
Heizkessels bis auf 15 – 25 mm eindrehen. V Die beiden Holz-Eckleisten [4] an der Speicherunter- seite entfernen. Bild 3 Verpackungsfolie ausschneiden und Fuß- schrauben eindrehen Fußschraube Speicher-Vorderseite Speicher-Rückseite Holz-Eckleisten Logalux L135/2R - L200/2R - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 8 Transport V Speicher-Wassererwärmer über die Palettekante abkippen und aufstellen. V Restfolie, Verpackungsboden, Verpackungsdeckel und Holzpalette entfernen, dazu ggf. Speicher-Wassererwärmer leicht anheben. Bild 4 Speicher-Wassererwärmer aufstellen Logalux L135/2R - L200/2R - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 9: Aufstellort
V Speicher-Wassererwärmer durch Drehen der Fuß- schrauben senkrecht ausrichten. Das Befestigungs- bzw. Positionierungsma- terial für den Heizkessel auf dem Speicher- Wassererwärmer finden Sie im Lieferumfang der Kessel-Speicher-Verbindungsleitung. Bild 6 Speicher-Warmwassererwärmer mit Wasser- waage ausrichten Logalux L135/2R - L200/2R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 10: Montage
Für den wasser- und heizungsseitigen An- Manometeranschlussstutzen (vorgeschrieben ab 1000 l) schluss sind Kessel-Speicher-Verbindungs- Entleerhahn leitungen als Zubehör erhältlich, die Ihnen die AW Austritt Warmwasser Installation wesentlich erleichtern. Eintritt Zirkulation Eintritt Kaltwasser Logalux L135/2R - L200/2R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 11: Sicherheitsventil (Bauseitig)
Bild 10, [3]) zum Handlochdeckel führen. V Temperaturfühler entsprechend der geometrischen Form bzw. des Durchmessers in die Fühlerbefestigung Bild 10, [4]) montieren. Bild 9 Warmwasser-Temperaturfühler montieren Temperaturfühler Bohrung des Kabelkanals Logalux L135/2R - L200/2R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 12: Anschluss Magnesium-Anode Prüfen
Montage Anschluss Magnesium-Anode prüfen V Prüfen, dass das Massenanschlusskabel [2] der Mag- nesium-Anode [1] angeschlossen ist. Bild 10 Anschlüsse an der Inspektionsöffnung Magnesium-Anode Massenanschlusskabel Aussparung im Wärmeschutz Fühlerbefestigung Logalux L135/2R - L200/2R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 13: Inbetriebnahme Und Außerbetriebnahme
AW Austritt Warmwasser Eintritt Zirkulation Eintritt Kaltwasser 6.1.2 Wärmeschutz und Vorderwand montieren V Wärmeschutzelement [2] vor der Inspektionsöffnung einsetzen. V Vorderwand [1] einhängen. Bild 12 Wärmeschutz und Vorderwand montieren Vorderwand Wärmeschutzelement Logalux L135/2R - L200/2R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 14: Information Des Betreibers Durch Den Anlagenersteller
V Zur Belüftung das Be- und Entlüftungsventil oder den höchst gelegenen Zapfhahn öffnen. Nach Abwesenheit und Wiederinbetriebnah- me der Anlage beachten Sie die landesspezi- fischen Vorschriften zur Hygiene bei Trinkwasseranlagen. Logalux L135/2R - L200/2R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 15: Umweltschutz
Die Baugruppen sind leicht zu trennen und die Kunst- stoffe sind gekennzeichnet. Somit können die verschiede- nen Baugruppen sortiert und dem Recycling oder der Entsorgung zugeführt werden. Logalux L135/2R - L200/2R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 16: Wartung
Wärmeschutzelement abnehmen ( Kapitel 5.2). V Speicher-Wassererwärmer entleeren ( Kapitel 6.2). V Sechskantschrauben [4] lösen, Handlochdeckel [3] mit Magnesium-Anode [1] und Handlochdeckel-Dich- Bild 13 Inspektionsöffnung öffnen tung [2] entnehmen. Magnesium-Anode Handlochdeckel-Dichtung Handlochdeckel Sechskantschrauben Logalux L135/2R - L200/2R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 17: Speicher-Wassererwärmer Reinigen
Reinigung beseitigen. Dazu hat es sich bewährt, den Speicher-Wassererwärmer trinkwassersei- tig vom Netz zu nehmen. Wir empfehlen Ihnen, die chemi- Bild 14 Speicher-Wassererwärmer ausspritzen sche Reinigung von einer Fachfirma durchführen zu lassen. Logalux L135/2R - L200/2R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 18: Magnesium-Anode Prüfen
V Mutter M8 [7] herausschrauben, um die Ringöse des Massenanschlusskabels [8] zu lösen. V Weitere Mutter M8 [7] herausschrauben. V Magnesium-Anode [1] vom Handlochdeckel [3] abnehmen. V Neue Magnesium-Anode mit den mitgelieferten Klein- teilen montieren. Logalux L135/2R - L200/2R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 19: Speicher-Wassererwärmer Nach Wartung Wieder In Betrieb Nehmen
Bild 16 Inspektionsöffnung schließen V Alle Anschlüsse und die Inspektionsöffnung [1] auf Dichtheit prüfen. Inspektionsöffnung Handlochdeckel-Dichtung V Wärmeschutzelement und Vorderwand ( 6.1.2) wie- Handlochdeckel der am Speicher-Wassererwärmer legen. Sechskantschrauben Ringöse des Massenanschlusskabels Logalux L135/2R - L200/2R - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 20 Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P. 201 L-4003 Esch-sur-Alzette www.buderus.lu blf@buderus.lu Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2 A-4600 Wels Technische Hotline: 0810 - 810 - 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36 CH-4133 Pratteln www.buderus.ch...
