1 Meldungen des universellen Brennerautomaten (UBA)

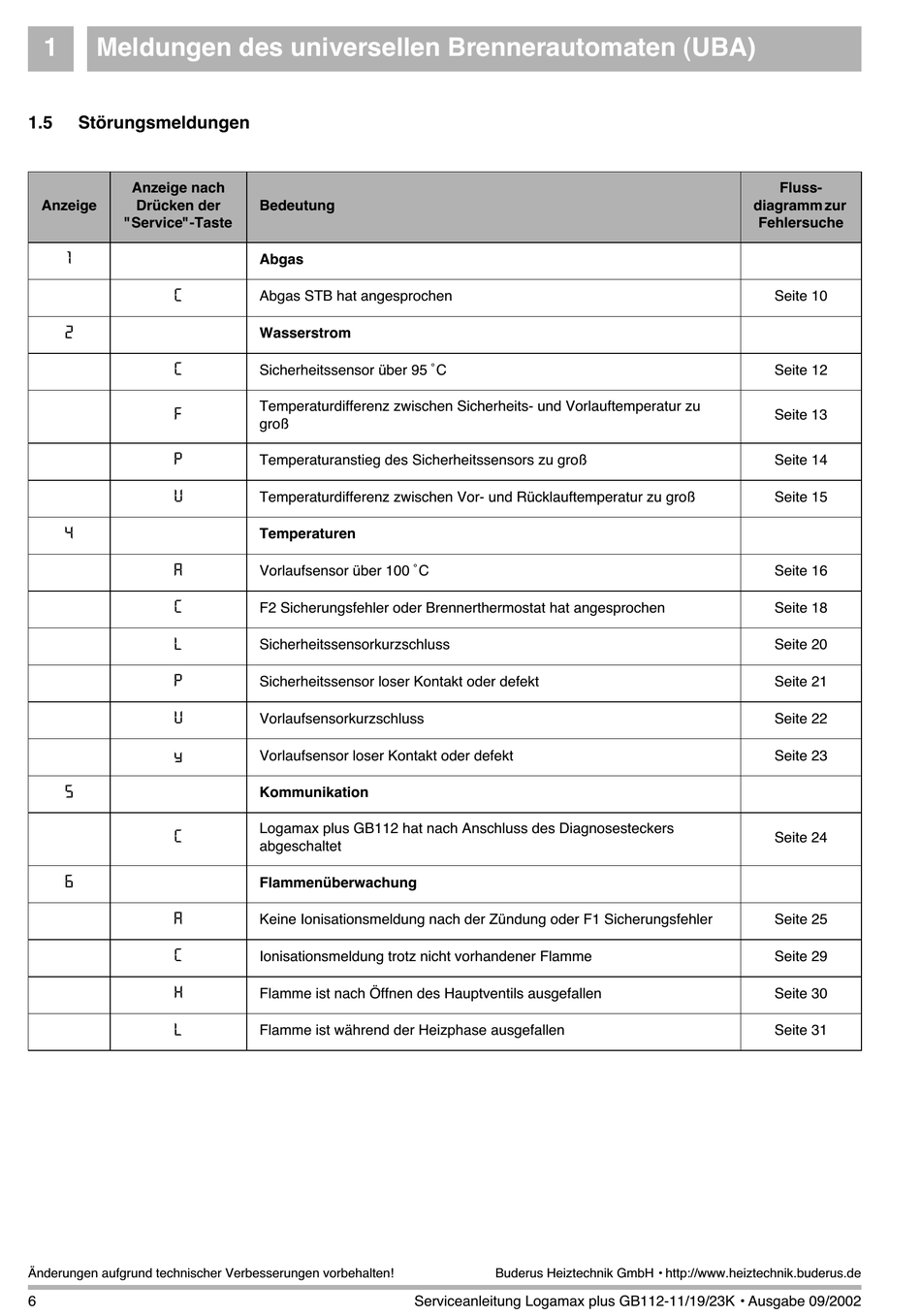

1.5 Störungsmeldungen
Anzeige nach
Anzeige Drücken der
"Service"-Taste
1
C
2
C
F
P
U
4
A
C
L
P
U
y
5
C
6
A
C
H
L
Änderungen aufgrund technischer Verbesserungen vorbehalten!
6
Bedeutung
Abgas
Abgas STB hat angesprochen
Wasserstrom
Sicherheitssensor über 95 ˚C
Temperaturdifferenz zwischen Sicherheits- und Vorlauftemperatur zu
groß
Temperaturanstieg des Sicherheitssensors zu groß
Temperaturdifferenz zwischen Vor- und Rücklauftemperatur zu groß
Temperaturen
Vorlaufsensor über 100 ˚C
F2 Sicherungsfehler oder Brennerthermostat hat angesprochen
Sicherheitssensorkurzschluss
Sicherheitssensor loser Kontakt oder defekt
Vorlaufsensorkurzschluss
Vorlaufsensor loser Kontakt oder defekt
Kommunikation
Logamax plus GB112 hat nach Anschluss des Diagnosesteckers
abgeschaltet
Flammenüberwachung
Keine Ionisationsmeldung nach der Zündung oder F1 Sicherungsfehler
Ionisationsmeldung trotz nicht vorhandener Flamme
Flamme ist nach Öffnen des Hauptventils ausgefallen
Flamme ist während der Heizphase ausgefallen
Serviceanleitung Logamax plus GB112-11/19/23K • Ausgabe 09/2002
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Fluss-
diagramm zur
Fehlersuche
Seite 10
Seite 12
Seite 13
Seite 14
Seite 15
Seite 16
Seite 18
Seite 20
Seite 21
Seite 22
Seite 23
Seite 24
Seite 25
Seite 29
Seite 30
Seite 31
