Brauchwassersensor Tauschen; Kabel Zum Vorlaufsensor/Rücklaufsensor/Sicherheitssensor/Brennerthermostat Prüfen - Buderus Logamax plus Serviceanleitung

3 Störungssuche und -beseitigung

3.2.15 Brauchwassersensor tauschen

Steckverbindung am Kabel zum Brauchwassersensor
auseinanderziehen.
Brauchwassersensor herausziehen und neuen
einschieben.
Steckverbindung zusammenstecken.
3.2.16 Kabel zum Vorlaufsensor/Rücklaufsensor/
Sicherheitssensor/Brennerthermostat prüfen
Prüfen Sie alle Steckverbindungen zu den Sensoren/ zum
Brennerthermostat und im UBA auf einwandfreien Sitz.
Sollte ein Stecker nicht richtig gesteckt sein, so kann das die
Ursache für eine Störungsmeldung gewesen sein.
Starten Sie danach den Kessel mit "Reset".
Netzschalter auf "0" stellen.
Anlage stromlos machen.
Steckverbindung am Kabel zum Sensor-/Brenner-
thermostat auseinanderziehen.
Kabel zwischen Steckverbindung und 24-poligem Stecker
in dem UBA mit Durchgangsprüfer prüfen.
Sind die Kabel in Ordnung, Steckverbindung
zusammenstecken.
Anlage ans Stromnetz schalten.
Netzschalter auf "I" stellen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
54

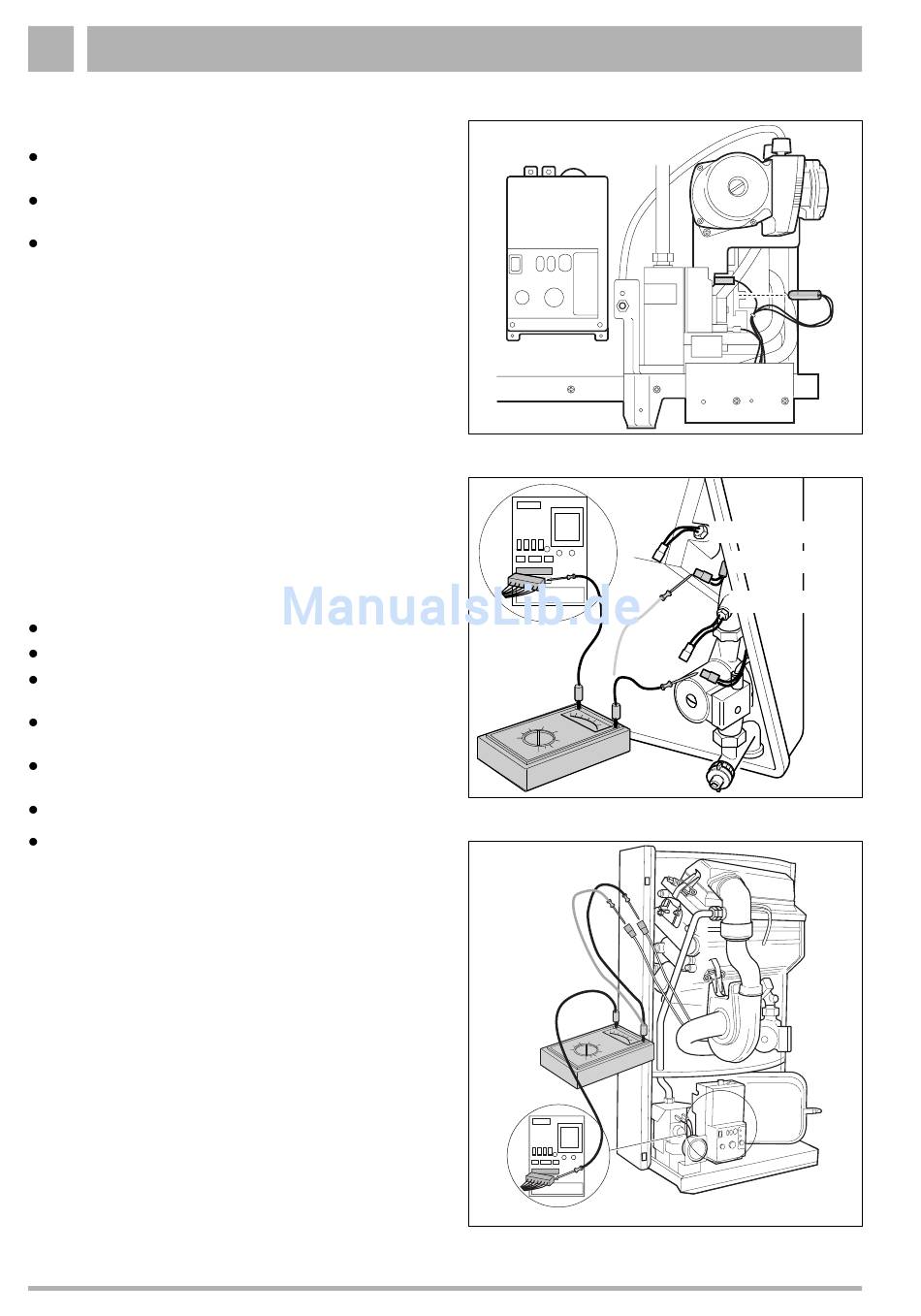

Abb. 23 Brauchwassersensor tauschen
Rückseite UBA
Abb. 24 Kabel zum Vorlaufsensor/Rücklaufsensor prüfen
Rückseite UBA
Abb. 25 Kabel zum Sicherheitssensor prüfen
