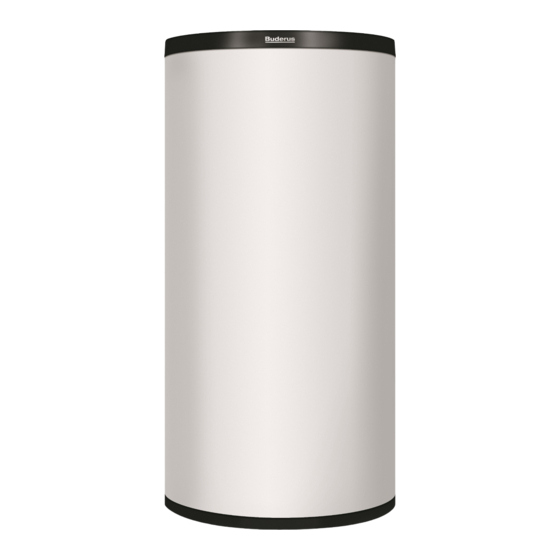

- Seite 1 Montage- und Kombinations- speicher Wartungsanleitung 6 720 644 811-00.1T Logalux Für das Fachhandwerk Vor Montage und Wartung KNW 600 EW sorgfältig lesen. KNW 830 EW...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise . 3 Symbolerklärung ..... . 3 Sicherheitshinweise ....3 Angaben zum Kombinationsspeicher . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Sicherheitshinweise Warnhinweise Aufstellung, Betrieb B Kombinationsspeicher nur durch einen zugelassenen Warnhinweise im Text werden mit einem Fachbetrieb aufstellen lassen. grau hinterlegten Warndreieck gekennzeich- B Örtlich geltende Unfallverhütungs- und Sicherheitsvor- net und umrandet. schriften einhalten. B Angegebenen Betriebsdruck einhalten. -
Seite 4: Angaben Zum Kombinationsspeicher
CE-Kennzeichnung nachgewiesen. Werkzeuge, Materialien und Hilfs- Sie können die Konformitätserklärung des Produkts im mittel Internet unter www.buderus.de/konfo abrufen oder bei Für die Montage des Speichers benötigen Sie die Stan- der zuständigen Buderus-Niederlassung anfordern. dardwerkzeuge aus dem Bereich Gas- und Wasserinstal- lation. -
Seite 5: Abmessungen Und Anschlüsse
Angaben zum Kombinationsspeicher Abmessungen und Anschlüsse Logalux KNW 600 EW 1” IG Ø 650 Ø 800 6 720 644 811-01.1T Bild 1 Abmessungen und Anschlüsse Logalux KNW 600 EW (alle Maße in mm) Entlüftung Pos. Anschluss Höhe Vorlauf externer Zuheizer Warmwasserentnahme Ø... - Seite 6 Angaben zum Kombinationsspeicher Logalux KNW 830 EW 1” IG Ø 790 Ø 990 6 720 644 811-02.T Bild 2 Abmessungen und Anschlüsse Logalux KNW 830 EW (alle Maße in mm) Entlüftung Pos. Anschluss Höhe Vorlauf externer Zuheizer Warmwasserentnahme Ø 13x100 1430 mm Tauchhülse (Warmwasser-Temperaturfühler) Tauchhülse...
-
Seite 7: Technische Daten
Angaben zum Kombinationsspeicher Technische Daten Einheit KNW 600 EW KNW 830 EW Heizwasserbehälter Speicherinhalt Max. Betriebsdruck Prüfdruck Max. Betriebstemperatur °C Wärmetauscher Solar Tauscherfläche Tauscherinhalt 10,6 Max. Betriebsdruck Prüfdruck Max. Betriebstemperatur °C Wärmetauscher Warmwasser Tauscherfläche Tauscherinhalt Max. Betriebsdruck Prüfdruck Max. Betriebstemperatur °C −... - Seite 8 Angaben zum Kombinationsspeicher Einheit KNW 600 EW KNW 830 EW Allgemeine Daten Max. zulässiger Heizwasservolumenstrom m³/h Kippmaß 1900 1990 Gewicht (leer) Max. Leistung des Elektroheizstabes − Isolierung Gemäß DIN 4753 (PU-Halbschalen, Skymantel) − Handlochdeckel Nein Nein Tab. 4 Technische Daten Logalux KNW 600 EW und Logalux KNW 830 EW - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 9: Transport
Transport Transport Isolierung demontieren VORSICHT: Verletzungsgefahr durch Tragen HINWEIS: Anlagenschaden durch unsach- von schweren Lasten! gemäße Demontage! B Speicher mit mehreren Personen trans- B Isolation so abnehmen und beiseite stel- portieren. len, dass sie nicht beschädigt werden. B Speicher gegen Kippen sichern. B Speicher gegen Rutschen sichern. - Seite 10 Transport B Isolierschalen so abstellen, dass sie nicht beschädigt werden. 6 720 644 811-04.1T Bild 4 Speicherdeckel abheben B Skymantel am Reißverschluss öffnen und entfernen. 6 720 644 811-06.1T Bild 6 Isolierschalen abnehmen 6 720 644 811-05.1T Bild 5 Skymantel öffnen und entfernen B Isolierschalen abnehmen.
-
Seite 11: Montage
Montage Montage Aufstellraum Isolierung montieren B Vor der Montage der Isolierung sicherstellen, dass die HINWEIS: Anlagenschaden durch Frost Weichschaumisolierung im Speicherboden liegt. und Korrosion! B Position der Weichschaumringe über den Rohrstutzen B Speicher in einem frostsicheren und tro- und Position der Weichschaumhülse über dem oberen ckenen Raum aufstellen. -
Seite 12: Zirkulation Montieren
Montage B Skymantel so um den Speicher legen, dass die ausge- B Muffe mit dem Anschluss nach unten positionieren. stanzten Löcher über die Stutzen passen. HINWEIS: Anlagenschaden durch Zugbe- lastung! B Reißverschluss mit zwei Personen schlie- ßen. B Reißverschluss des Skymantels schließen. B Speicherdeckel aufsetzen. - Seite 13 Montage B 90° Bogen mit dem Bogen nach oben positionieren. B Wellrohr und den Bogen mit der Überwurfmutter zusammenschrauben. 6 720 644 811-14.1T Bild 14 Überwurfmutter anziehen 6 720 644 811-12.1T Bild 12 90° Bogen montieren B Wellrohr strecken. B Dichtung zwischen dem Bogen und dem Wellrohr montieren.
-
Seite 14: Zirkulation Isolieren
Montage Zirkulation isolieren Hydraulische Anschlüsse B Kurzen Isolierschlauch mit dem Ausschnitt über das T- VORSICHT: Anlagenschaden durch undich- Stück stülpen. te Anschlüsse! B Anschlussleitungen spannungsfrei mon- tieren. Alle geltenden Vorschriften, Normen und Richtlinien bei der Einbindung des Speichers in den Heiz- und Warmwasserkreis beach- ten. -
Seite 15: Temperaturfühler Montieren
Montage Temperaturfühler montieren Die notwendigen Einstellungen für Parallel- speicher sind in der Inbetriebnahmeanleitung Die Fühlerfedern müssen immer mit montiert des Wärmepumpenmanagers beschrieben. werden, damit eine optimale Temperatur- Die Anschlüsse der Umwälzpumpen und des übertragung sichergestellt ist! Die Isolierung evtl. vorhandenen Umschaltventils für Warm- der Fühlerkabel darf dabei nicht beschädigt wasser sind im Klemmenplan der entspre- werden! -
Seite 16: Hydraulische Einbindung
Hydraulische Einbindung Hydraulische Einbindung Abkürzung Bedeutung VORSICHT: Verletzungsgefahr durch Ver- brennung! Umschaltventil Schwimmbadberei- B In Heizkreis mit Fußbodenheizung einen tung Sicherheitstemperaturbegrenzer einset- zen, um ein Überhitzen des Fußbodens zu Stellglied mit Temperaturregler vermeiden. (Rücklauftemperaturanhebung) Wärmetauscher Schwimmbad Diese Hydraulikschemen dienen nur als Hilfe- Vorlauftemperaturfühler Mischkreis stellung. - Seite 17 Hydraulische Einbindung Hydraulik 1: 1 Heizkreis, solare Warmwasserbereitung, externer Kombinationsspeicher (Hydraulikcode 102) SC 20 KS__ PSS1 KNW ... EW Logatherm WPL ... IK 6 720 644 794-90.1T Bild 19 Hydraulik 1: 1 Heizkreis, solare Warmwasserbereitung und externer Kombinationsspeicher – Pufferspeicher 55 l bei WPL 6 IK und WPL 8 IK Das Schaltbild ist nur eine schematische –...
- Seite 18 Hydraulische Einbindung Hydraulik 2: 2 Heizkreise, Solaranlage, externer Kombinationsspeicher oder Festbrennstoff-Kessel (Loga- therm WPL...) SC 20 KS__ PSS1 TRL G KNW ... EW Logatherm WPL ... 6 720 644 797-29.1T Bild 20 Hydraulik 2: 2 Heizkreise, Solaranlage, externer Kombinationsspeicher oder Festbrennstoff-Kessel (Logatherm WPL...) Festbrennstoff-Kessel max.
-
Seite 19: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Wartung und Außerbe- triebnahme Die Inbetriebnahme muss vom Ersteller der Heizungsan- lage oder einem zugelassenen Fachbetrieb durchgeführt werden. Wartung B Alle Anschlüsse und Leitungen auf Dichtheit prüfen. Bei den Kombinationsspeichern sind außer gelegentli- chen Sichtprüfungen keine besonderen Wartungs- und B Prüfen, ob die Wasserzufuhr geöffnet ist. -
Seite 20: Umweltschutz Und Entsorgung
Umweltschutz und Entsorgung Umweltschutz und Entsorgung Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. Qualität der Erzeugnisse, Wirtschaftlichkeit und Umwelt- schutz sind für uns gleichrangige Ziele. Gesetzte und Vor- schriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichti- gung wirtschaftlicher Gesichtspunkte bestmögliche Technik und Materialien ein. -
Seite 21: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abmessungen................5 Anschlüsse................5 Aufstellraum ................11 Außerbetriebnahme.............. 19 Bestimmungsgemäßer Gebrauch........4 EG-Baumuster-Konformitätserklärung....... 4 Elektrischer Anschluss ............15 Entsorgung................20 Hilfsmittel.................. 4 Hydraulische Anschlüsse............ 14 Hydraulische Einbindung ............ 16 Inbetriebnahme..............19 Isolierung .................. 9 Demontieren................ 9 Montieren................11 Lieferumfang ................ - Seite 22 Notizen Logalux KNW 600 EW und Logalux KNW 830 EW - Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 23 Notizen Logalux KNW 600 EW und Logalux KNW 830 EW - Änderungen aufgrund technischer Verbesserungen vorbehalten.
