Ionisationsstrom Messen; Ionisationselektrode Tauschen - Buderus Logamax plus Serviceanleitung

Störungssuche und -beseitigung

3.2.21 Ionisationsstrom messen

Netzschalter auf "0" stellen.
Schornsteinfegerschalter einschalten (Abb. 5, Pos. 8)
Steckverbindung des Überwachungskabels lösen und
Messgerät in Reihe anschließen (Abb. 30).
Am Messgerät den µA-Gleichstrombereich wählen.
Das Messgerät muss eine Aflösung von mindestens
1 µA haben.
Netzschalter auf "I" stellen.
Ionisationsstrom messen.
Der Ionisationsstrom muss > 2 µA Gleichstrom sein.
Messwert in das Protokoll eintragen.
Netzschalter auf "0" stellen.
Messgerät abnehmen und Steckverbindung wieder
zusammenstecken..
Schornsteinfegerschalter ausschalten (Abb. 5, Pos. 8).
Abdeckung der zweiten Bedienebene wieder aufstecken.
Temperatur am Raumtemperaturregler auf gewünschten
Wert einstellen.
Netzschalter auf "I" stellen.
Bei Anzeige "7" und nach Drücken der Servicetaste
erscheint in der Anzeige "c".
"Reset"-Taste drücken.
Es erscheint Anzeige "r".
Abdeckung anbringen.

3.2.22 Ionisationselektrode tauschen

Steckverbindung vom Kabel lösen.
Befestigungsschrauben lösen und Ionisationselektrode
herausziehen.
Neue Ionisationselektrode einsetzen und
Befestigungsschrauben festschrauben.
Steckverbindung vom Kabel zusammenstecken.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Logamax plus GB112-11/19/23K • Ausgabe 09/2002

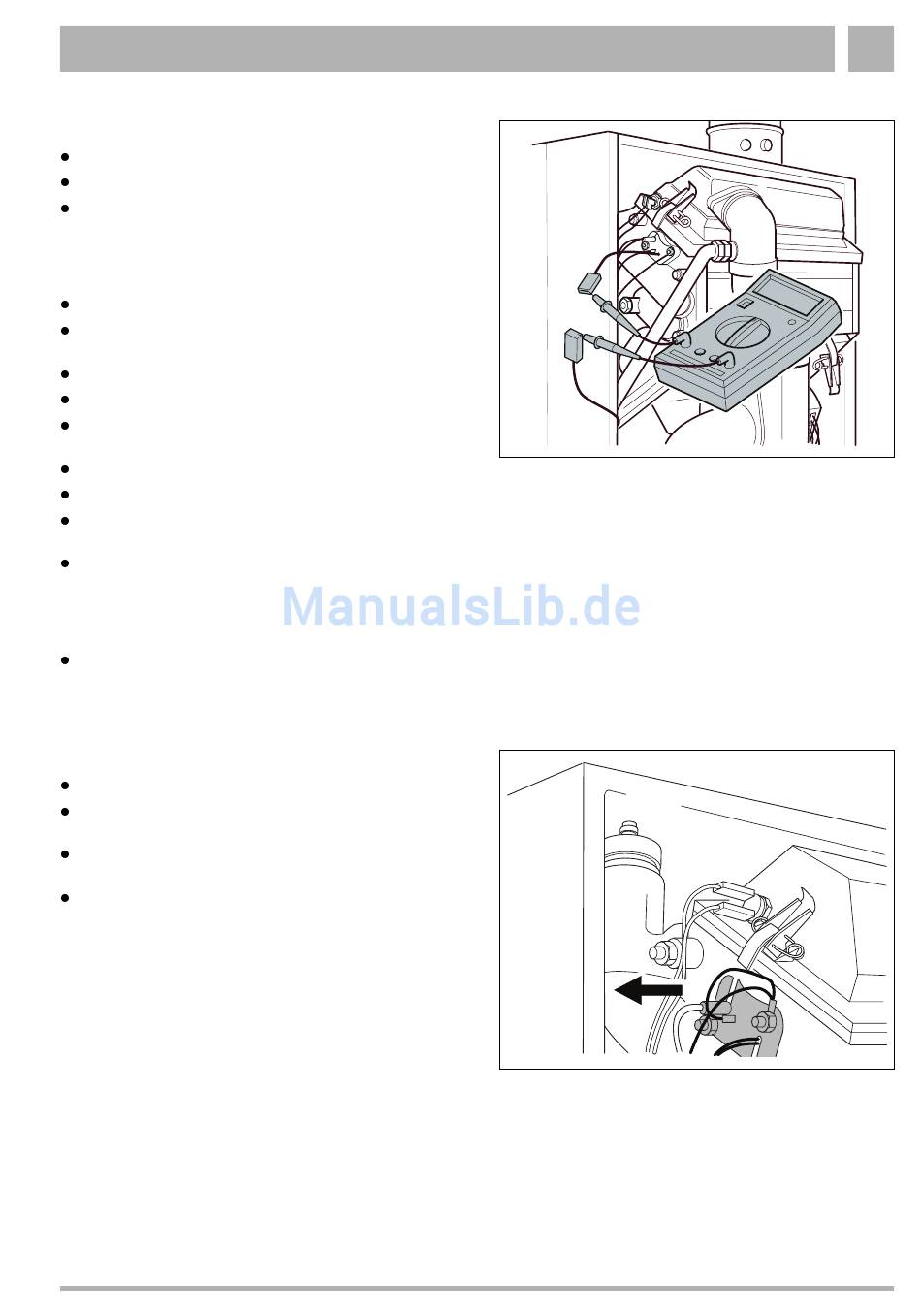

Abb. 30 Ionisationsstrom messen
Abb. 31 Ionisationselektrode tauschen
