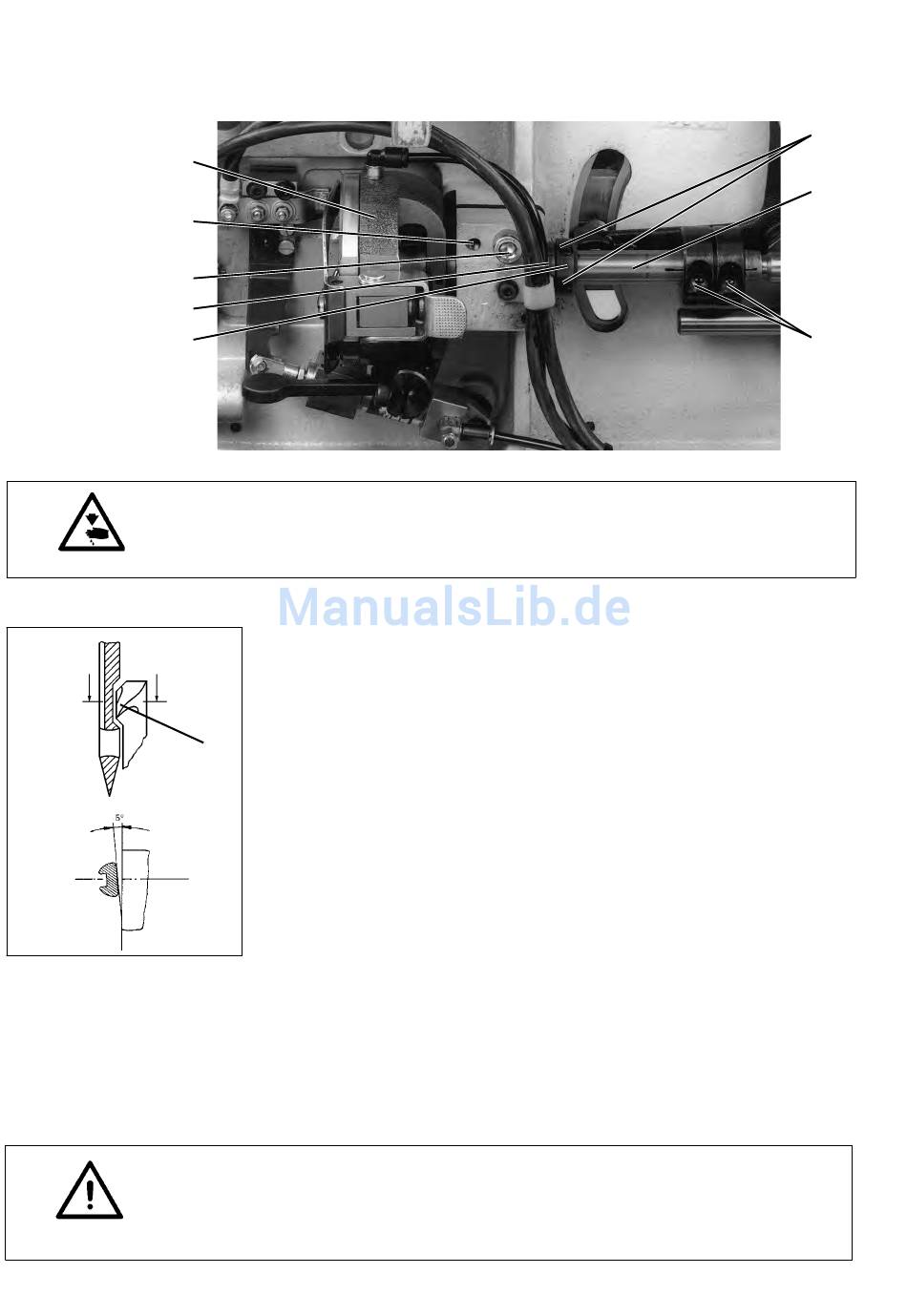

3.3 Abstand Greiferspitze - Nadel

5
4
3
5
1
A
A
A-A
10
Die Greiferspitze 9 muß so dicht wie möglich an der Hohlkehle der Na-
del stehen, ohne sie zu berühren.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Abstand Greiferspitze - Nadel nur bei ausgeschaltetem Hauptschalter
einstellen.
Greiferspitze 9 durch Drehen am Handrad an die Nadel heranstel-
len und Stellung der Greiferspitze zur Hohlkehle der Nadel prüfen.
Zur Korrektur:
Automatenoberteil zur Seite umlegen.
Klemmschrauben 8 lösen.
9
Klemmschrauben 6 an Stellring 1 lösen.
Treiber mit Treiberwelle 7 nach vorn aus dem Schiffchenbahn-
lager 5 herausziehen.
Klemmschraube 3 an der Grundplatte lösen.
Abdrückschraube 4 geringfügig eindrehen.
Die Klemmbacken der Grundplatte werden aufgeweitet.
Greiferspitze 9 durch axiales Verschieben des Schiffchenbahn-
lagers 5 an die Hohlkehle der Nadel heranstellen.
Die obere Fläche des Schiffchenbahnlagers 5 muß dabei parallel
zur Stichplatte stehen.
Abdrückschraube 4 zurückdrehen.
Klemmschraube 3 fest anziehen ( max. 21 Nm).
Treiber mit Treiberwelle 7 wieder in das Schiffchenbahnlager 5 ein-
setzen und ganz nach hinten schieben.
Stellring 1 bis zum Anschlag gegen das Ende des Schiffchenbahn-
lagers 5 schieben.
Klemmschrauben 6 fest anziehen.
Klemmschrauben 8 fest anziehen.
ACHTUNG !
Unbedingt die Schleifenhubstellung überprüfen.
Das Einsetzen einer stärkeren Nadel bewirkt, daß sich der Abstand
der Greiferspitze zur Nadel verändert.
Der Abstand Greiferspitze-Nadel muß korrigiert werden.
6
7
8
