Dürkopp Adler 506 Serviceanleitung Seite 9

7 8
6

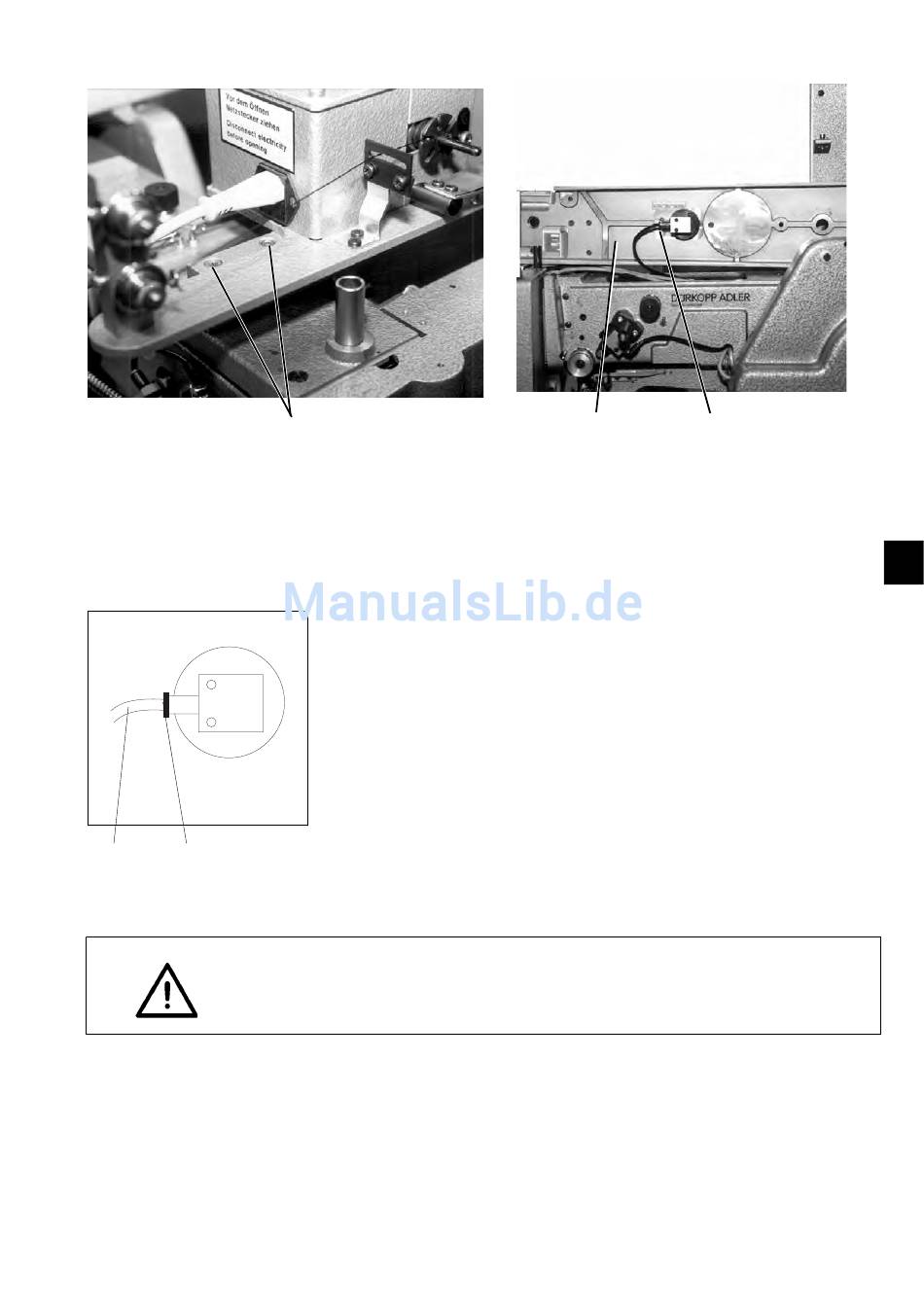

Spulerkasten entfernen
–
Befestigungsschrauben 6 lösen.
–
Spulerkasten abheben.
Armdeckel entfernen
–
Befestigungsschrauben des Armdeckels 2 lösen.
–
Armdeckel 2 vorsichtig anheben und nach hinten kippen.
–
Druckluftschlauch 7 an der Schnellspannkupplung abnehmen.
Dazu Ring 8 nach rechts drücken und Schlauch aus der
Schnellspannkupplung ziehen.
ACHTUNG !
Gewaltsames Entfernen des Armdeckels kann zu Beschädigungen der
Druckluftzuleitung führen.
2 7
3
5
