2.5
Umschaltung der Transportkupplung
12
Regel
Die Kupplung soll umgeschaltet sein, wenn die Kupplung
bewegungslos, d.h. in den Totpunkten ihrer Pendelbewegung ist.
4
1
–

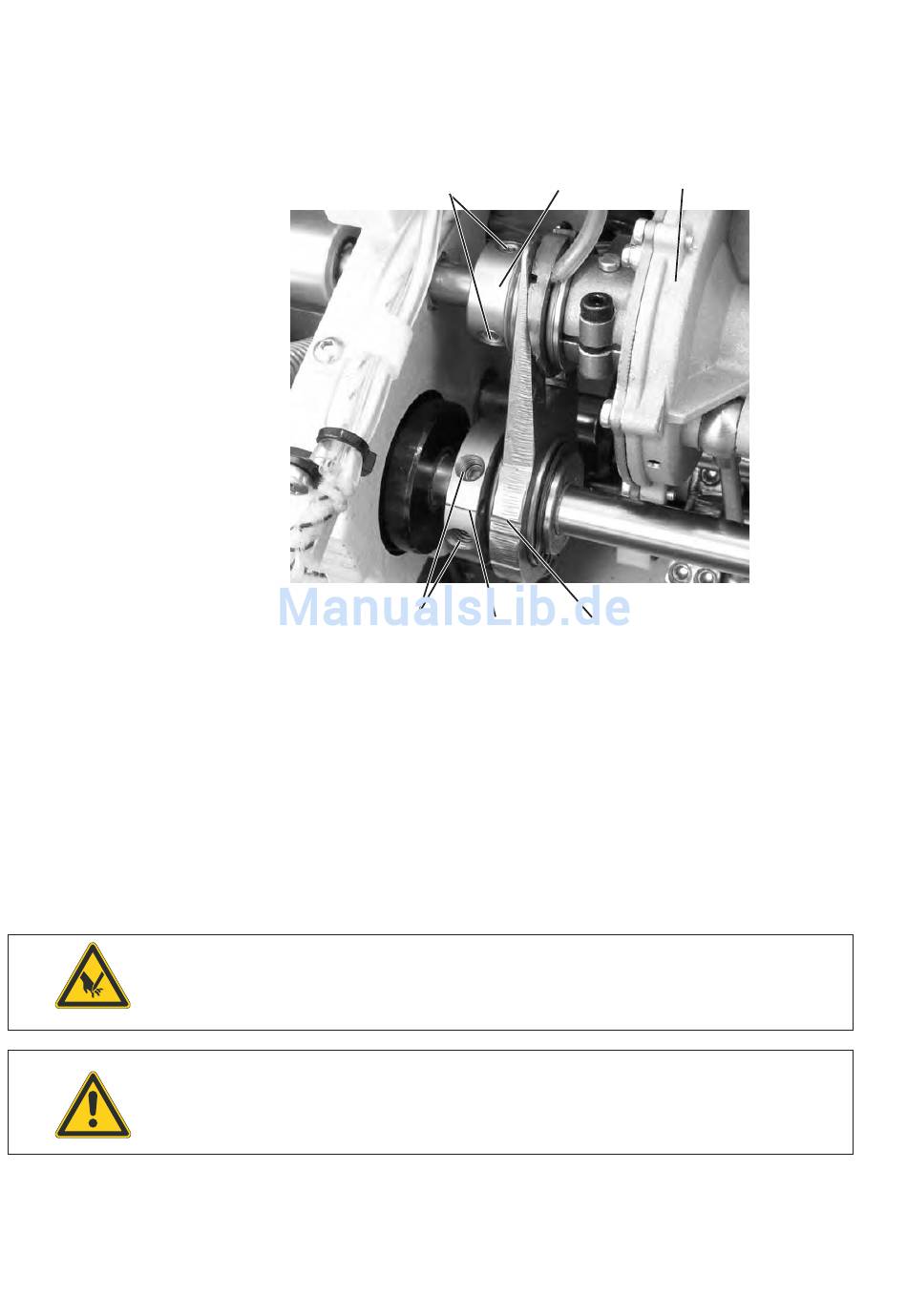

Schrauben (1) des Exzenters (2) lösen.
–
Exzenter (2) mit Strich gegen Strich (3) drehen.
–
Drei Schrauben (4) lösen, die Reguliermutter (5) lösen.
–
Die Reguliermutter (5) anziehen, bis sie anstößt (sprungweise wird
das Anziehmoment erhöht).
Die Kupplung (6) nach rechts bis zum Anschlag schieben und die
Schrauben (4) anziehen.
–
Einstellung kontrollieren. Mit Hand den Exzenter in Gegenrichtung
drehen. Der Widerstand bei der Drehung des Exzenters erhöht
sich stark, wenn die Striche eine Linie bilden.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Grundeinstellung nur bei ausgeschalteter Maschine einstellen.
ACHTUNG Bruchgefahr !
Ungenaue Einstellungen wirken sich auf eine kürzere
Lebensdauer der Maschine aus.
5
2
3
6
