3.2
Nadeltransport
18
Předpis

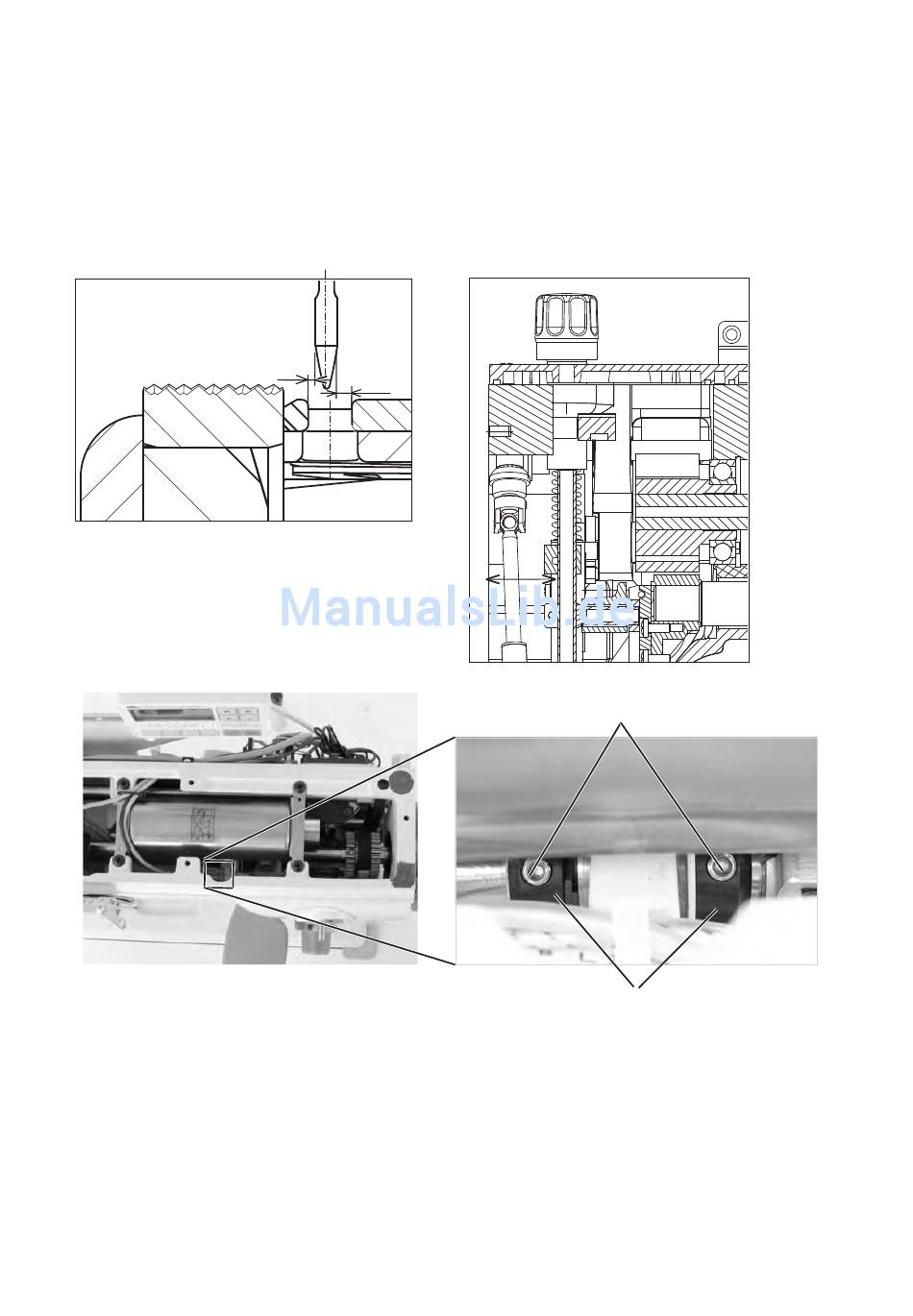

1. Die Nadelstange soll seitlich mit der Fußstange bündig eingestellt
werden.
2. Der Transporteur-Träger soll seitlich so eingestellt sein, dass die
Lücke (A) ca. zweimal breiter als die Lücke (B) wäre.
3. Die Transportbewegung der Nadel soll so eingestellt sein, dass
bei der maximalen Stichlänge die Nadel die Stichplatte dicht an der
hinteren Kante des Stichloches verlässt.
B
A
–
Schrauben (1) lösen und Nadelstange auf das Maß (C) = 31mm
laut Abbildung einstellen. Regel 1ist damit erfüllt.
–
Stellringe (2) anstellen und Schrauben (1) anziehen.
c
1
2
