Kontrolle der Umschaltung der Transportkupplung
14
Regel
Die Transportkupplung soll umgeschaltet sein, wenn die Kupplung
bewegungslos ist, d.h. sich in den Totpunkten ihrer Pendelbewegung
befindet. Das ist durch die Drehrichtung der Riemenscheibe (1) vor
und hinter dem Totpunkt zu erkennen.
B
1
A
274°
B
–
Maximale Stichlänge einstellen.
–

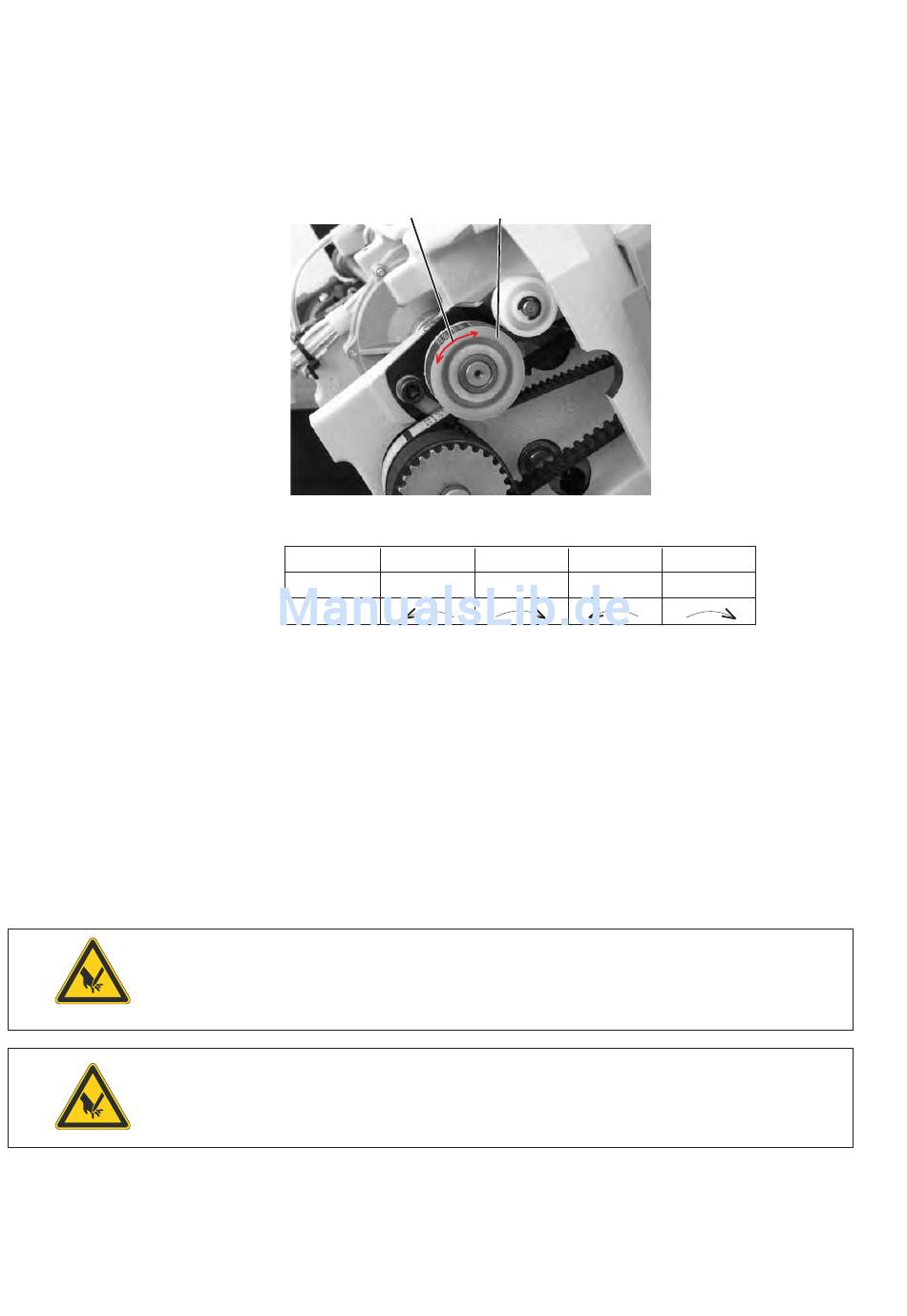

Das Handrad mit der Gradzahl "274" (s. Tabelle / A ) auf der Skala
am Zeiger positionieren. Den Verriegelungshebel niederdrücken
und kontrollieren, ob die Drehrichtung (B) der Riemenscheibe (1)
mit der Tabelle übereinstimmt. Dasselbe für die Gradzahl "281"
durchführen.
–
Wenn die Drehrichtungen mit der Tabelle nicht übereinstimmen, die
Korrektur der Einstellungen vornehmen. Wenn die Kupplung früher
umschaltet (kleinerer Winkel), versuchsweise die
Reguliermutter (5) nach dem Kap. 2.5 lösen und die erwähnte
Kontrolle wiederholen, bis man die richtige Lage der Mutter findet.
Wenn die Kupplung später umschaltet, die Reguliermutter (5)
anziehen.
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Grundeinstellung nur bei ausgeschalteter Maschine einstellen.
ACHTUNG !
Ungenaue Einstellungen wirken sich auf eine kürzere
Lebensdauer der Maschine aus.
