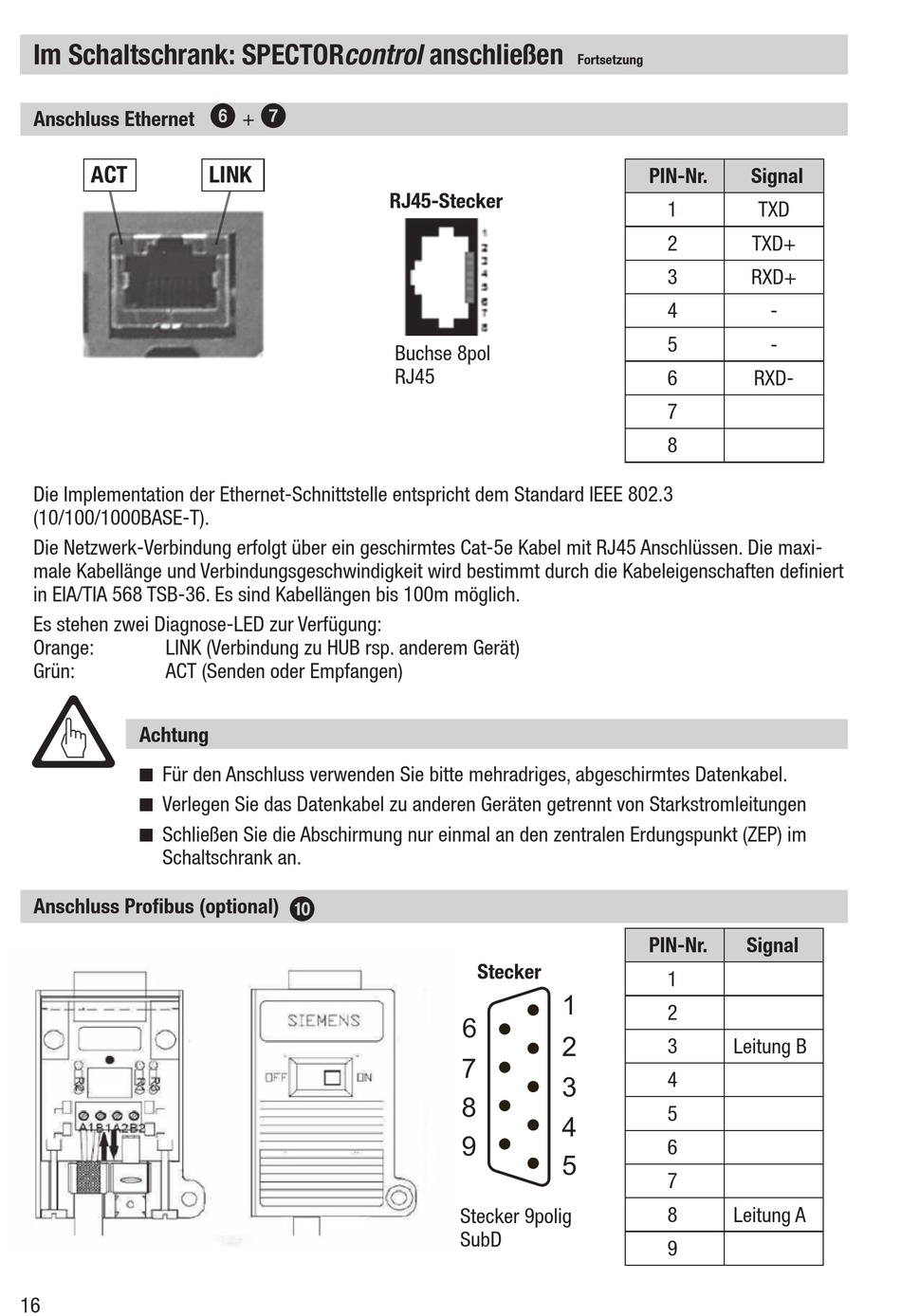

Im Schaltschrank: SPECTORcontrol anschließen
Anschluss Ethernet
ACT
Die Implementation der Ethernet-Schnittstelle entspricht dem Standard IEEE 802.3
(10/100/1000BASE-T).
Die Netzwerk-Verbindung erfolgt über ein geschirmtes Cat-5e Kabel mit RJ45 Anschlüssen. Die maxi-
male Kabellänge und Verbindungsgeschwindigkeit wird bestimmt durch die Kabeleigenschaften definiert
in EIA/TIA 568 TSB-36. Es sind Kabellängen bis 100m möglich.
Es stehen zwei Diagnose-LED zur Verfügung:
Orange:
LINK (Verbindung zu HUB rsp. anderem Gerät)
Grün:
ACT (Senden oder Empfangen)
Achtung
Für den Anschluss verwenden Sie bitte mehradriges, abgeschirmtes Datenkabel.
n
Verlegen Sie das Datenkabel zu anderen Geräten getrennt von Starkstromleitungen
n
Schließen Sie die Abschirmung nur einmal an den zentralen Erdungspunkt (ZEP) im
n
Schaltschrank an.
Anschluss Profibus (optional)
16
6
7
+
LINK
0
RJ45-Stecker
Buchse 8pol
RJ45
Stecker
6
7
8
9
Stecker 9polig
SubD
Fortsetzung
PIN-Nr.
1
2
3
4
5
6
7
8
PIN-Nr.
1
1
2
3
2
4
3
5
4
6
5
7
8
9
Signal
TXD
TXD+
RXD+
-
-
RXD-
Signal
Leitung B
Leitung A
