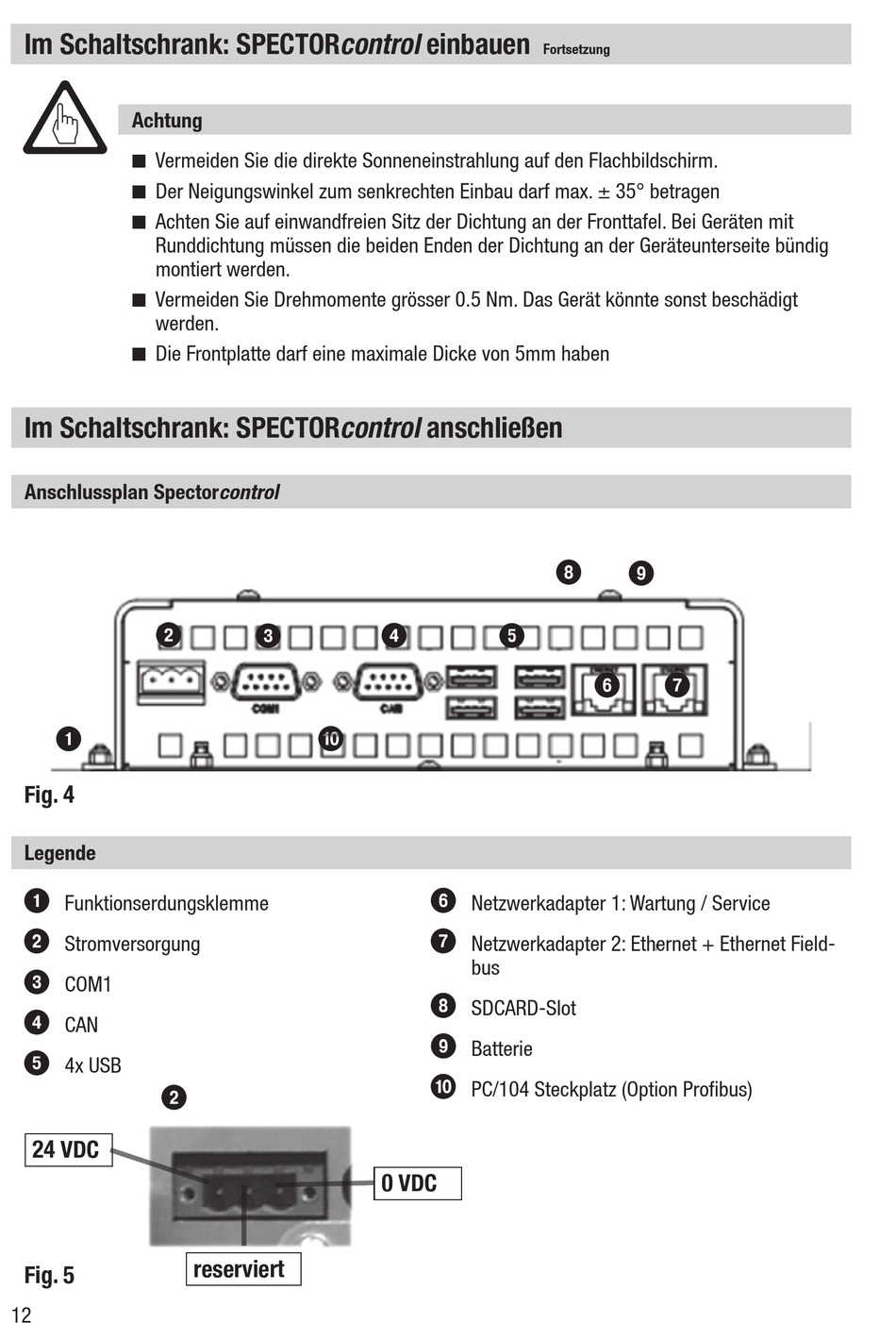

Im Schaltschrank: SPECTORcontrol einbauen
Achtung
Vermeiden Sie die direkte Sonneneinstrahlung auf den Flachbildschirm.
n
Der Neigungswinkel zum senkrechten Einbau darf max. ± 35° betragen
n
Achten Sie auf einwandfreien Sitz der Dichtung an der Fronttafel. Bei Geräten mit
n
Runddichtung müssen die beiden Enden der Dichtung an der Geräteunterseite bündig
montiert werden.
Vermeiden Sie Drehmomente grösser 0.5 Nm. Das Gerät könnte sonst beschädigt
n
werden.
Die Frontplatte darf eine maximale Dicke von 5mm haben
n
Im Schaltschrank: SPECTORcontrol anschließen
Anschlussplan Spectorcontrol
2
1
Fig. 4
Legende
1
Funktionserdungsklemme
2
Stromversorgung
3
COM1
4
CAN
5
4x USB
2
24 VDC
Fig. 5
12
3
0
reserviert
Fortsetzung
4
5
6
Netzwerkadapter 1: Wartung / Service
7
Netzwerkadapter 2: Ethernet + Ethernet Field-
bus
8
SDCARD-Slot
9
Batterie
0
PC/104 Steckplatz (Option Profibus)
0 VDC
8
9
6
7
