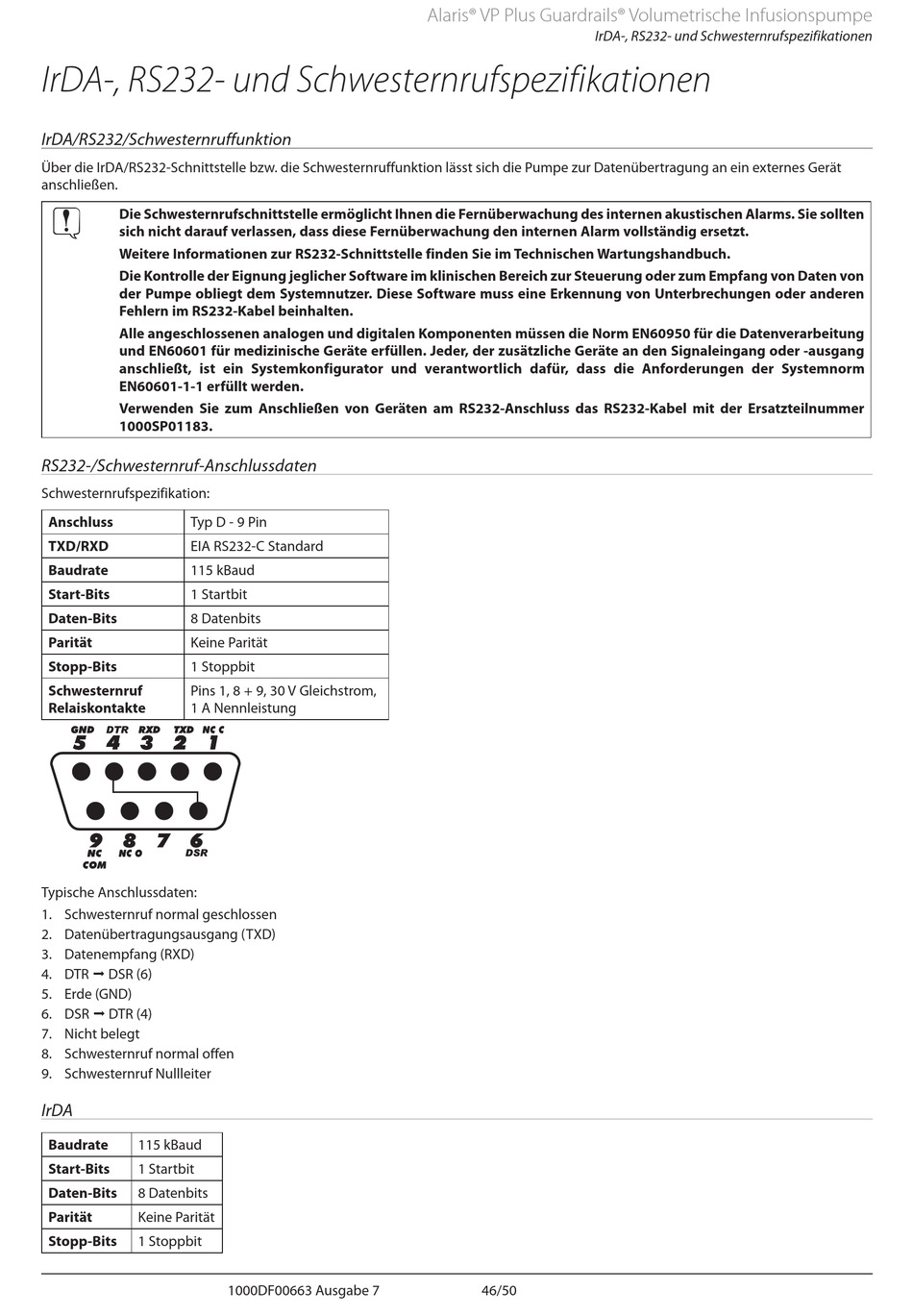

IrDA-, RS232- und Schwesternrufspezifikationen

IrDA/RS232/Schwesternruffunktion

Über die IrDA/RS232-Schnittstelle bzw . die Schwesternruffunktion lässt sich die Pumpe zur Datenübertragung an ein externes Gerät

anschließen .

Die Schwesternrufschnittstelle ermöglicht Ihnen die Fernüberwachung des internen akustischen Alarms. Sie sollten

sich nicht darauf verlassen, dass diese Fernüberwachung den internen Alarm vollständig ersetzt.

Weitere Informationen zur RS232-Schnittstelle finden Sie im Technischen Wartungshandbuch.

Die Kontrolle der Eignung jeglicher Software im klinischen Bereich zur Steuerung oder zum Empfang von Daten von

der Pumpe obliegt dem Systemnutzer. Diese Software muss eine Erkennung von Unterbrechungen oder anderen

Fehlern im RS232-Kabel beinhalten.

Alle angeschlossenen analogen und digitalen Komponenten müssen die Norm EN60950 für die Datenverarbeitung

und EN60601 für medizinische Geräte erfüllen. Jeder, der zusätzliche Geräte an den Signaleingang oder -ausgang

anschließt, ist ein Systemkonfigurator und verantwortlich dafür, dass die Anforderungen der Systemnorm

EN60601-1-1 erfüllt werden.

Verwenden Sie zum Anschließen von Geräten am RS232-Anschluss das RS232-Kabel mit der Ersatzteilnummer

1000SP01183.

RS232-/Schwesternruf-Anschlussdaten

Schwesternrufspezifikation:

Anschluss

Typ D - 9 Pin

TXD/RXD

EIA RS232-C Standard

Baudrate

115 kBaud

Start-Bits

1 Startbit

Daten-Bits

8 Datenbits

Parität

Keine Parität

Stopp-Bits

1 Stoppbit

Schwesternruf

Pins 1, 8 + 9, 30 V Gleichstrom,

Relaiskontakte

1 A Nennleistung

Typische Anschlussdaten:

1 . Schwesternruf normal geschlossen

2 . Datenübertragungsausgang (TXD)

3 . Datenempfang (RXD)

4 . DTR ª DSR (6)

5 . Erde (GND)

6 . DSR ª DTR (4)

7 . Nicht belegt

8 . Schwesternruf normal offen

9 . Schwesternruf Nullleiter

IrDA
