MI 3108 EurotestPV

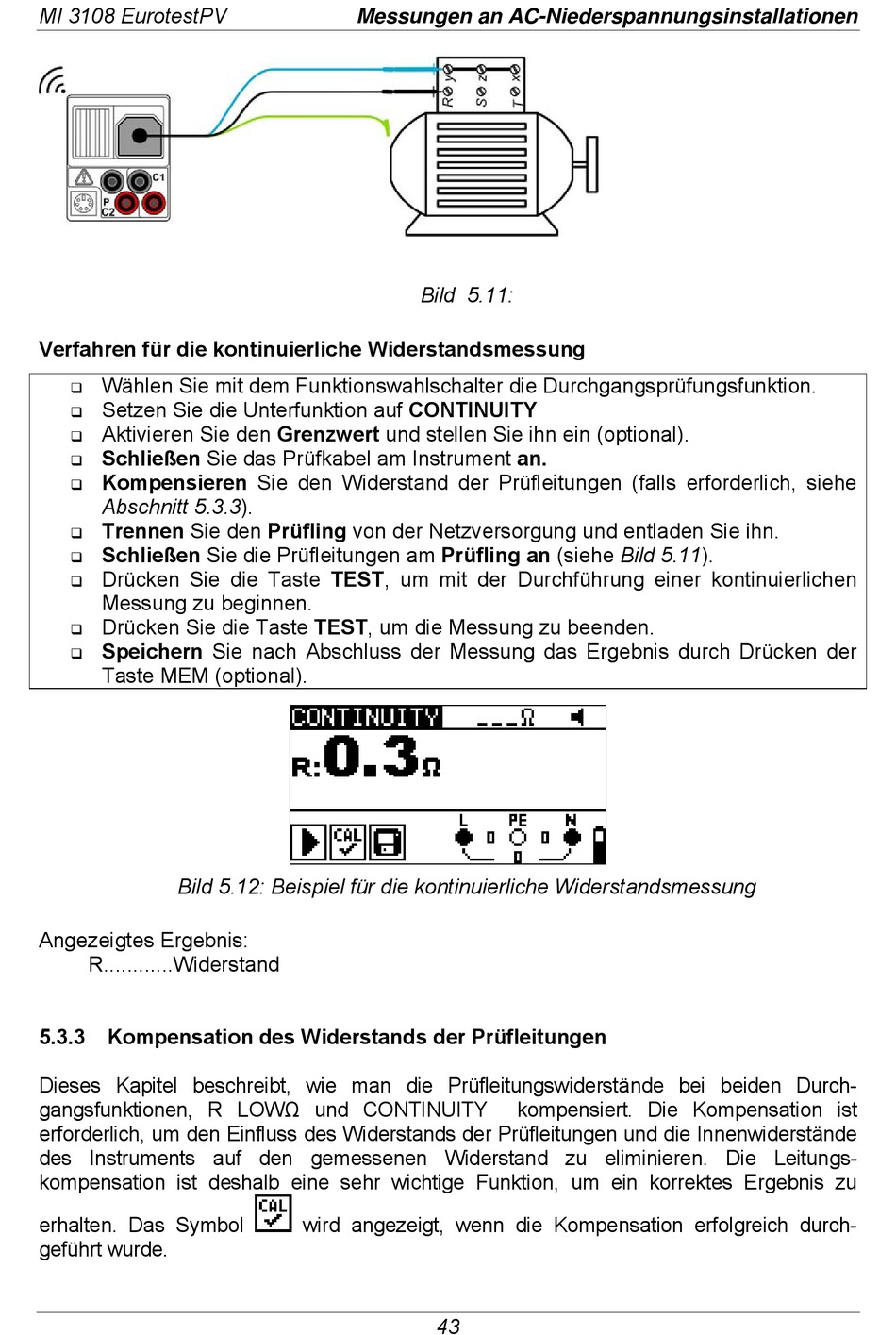

Verfahren für die kontinuierliche Widerstandsmessung
Wählen Sie mit dem Funktionswahlschalter die Durchgangsprüfungsfunktion.
Setzen Sie die Unterfunktion auf CONTINUITY
Aktivieren Sie den Grenzwert und stellen Sie ihn ein (optional).
Schließen Sie das Prüfkabel am Instrument an.
Kompensieren Sie den Widerstand der Prüfleitungen (falls erforderlich, siehe
Abschnitt 5.3.3).
Trennen Sie den Prüfling von der Netzversorgung und entladen Sie ihn.
Schließen Sie die Prüfleitungen am Prüfling an (siehe Bild 5.11).
Drücken Sie die Taste TEST, um mit der Durchführung einer kontinuierlichen
Messung zu beginnen.
Drücken Sie die Taste TEST, um die Messung zu beenden.
Speichern Sie nach Abschluss der Messung das Ergebnis durch Drücken der
Taste MEM (optional).
Bild 5.12: Beispiel für die kontinuierliche Widerstandsmessung
Angezeigtes Ergebnis:
R............Widerstand
5.3.3
Kompensation des Widerstands der Prüfleitungen
Dieses Kapitel beschreibt, wie man die Prüfleitungswiderstände bei beiden Durch-
gangsfunktionen, R LOWΩ und CONTINUITY
erforderlich, um den Einfluss des Widerstands der Prüfleitungen und die Innenwiderstände
des Instruments auf den gemessenen Widerstand zu eliminieren. Die Leitungs-
kompensation ist deshalb eine sehr wichtige Funktion, um ein korrektes Ergebnis zu
erhalten. Das Symbol
geführt wurde.
Messungen an AC-Niederspannungsinstallationen
Bild 5.11:
wird angezeigt, wenn die Kompensation erfolgreich durch-
43
kompensiert. Die Kompensation ist
