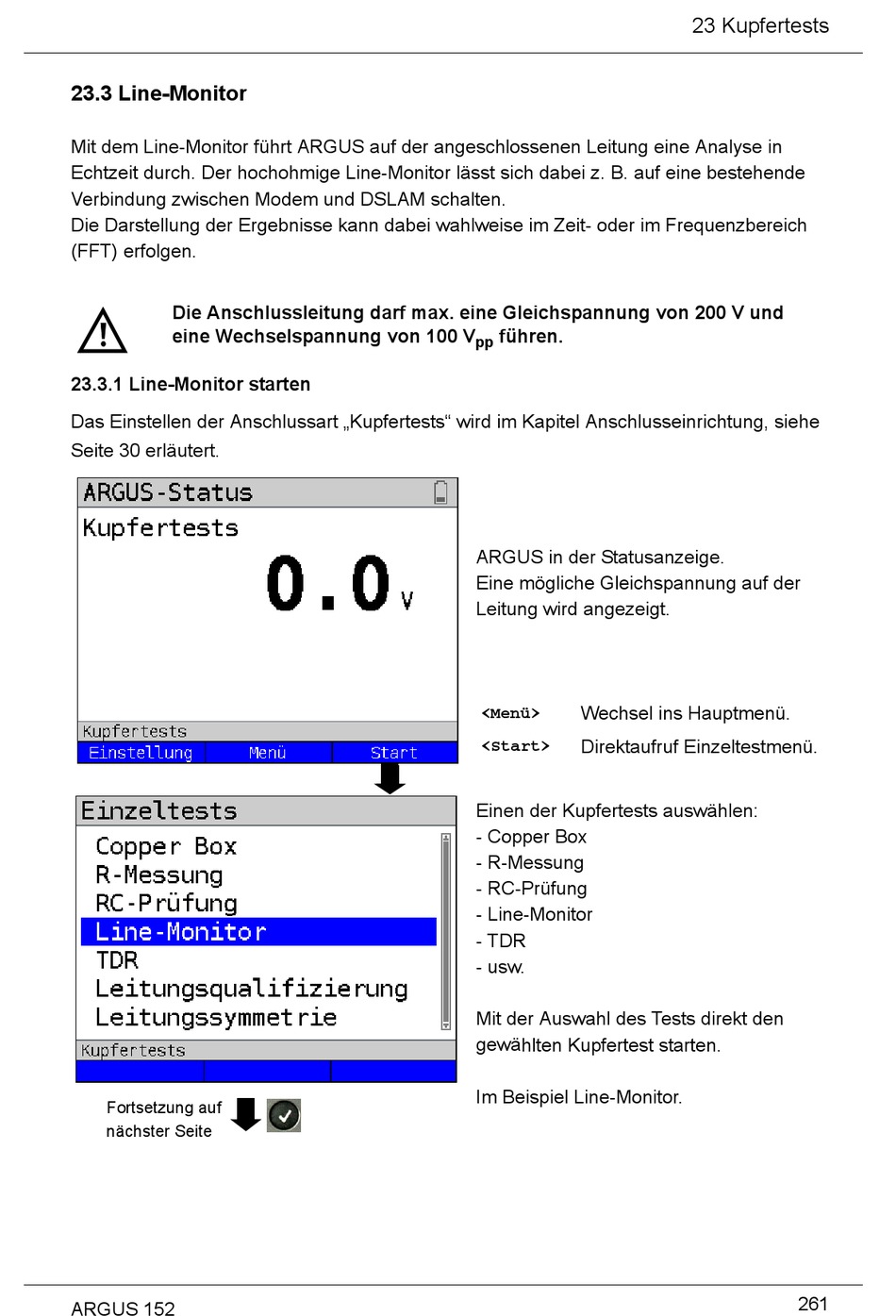

23.3 Line-Monitor
Mit dem Line-Monitor führt ARGUS auf der angeschlossenen Leitung eine Analyse in 
Echtzeit durch. Der hochohmige Line-Monitor lässt sich dabei z. B. auf eine bestehende
Verbindung zwischen Modem und DSLAM schalten. 
Die Darstellung der Ergebnisse kann dabei wahlweise im Zeit- oder im Frequenzbereich
(FFT) erfolgen.
Die Anschlussleitung darf max. eine Gleichspannung von 200 V und
eine Wechselspannung von 100 V

23.3.1 Line-Monitor starten

Das Einstellen der Anschlussart „Kupfertests" wird im Kapitel Anschlusseinrichtung, siehe
Seite 30 erläutert.
Fortsetzung auf
nächster Seite
ARGUS 152
führen.
pp



ARGUS in der Statusanzeige.
Eine mögliche Gleichspannung auf der
Leitung wird angezeigt. 



Wechsel ins Hauptmenü.
<Menü>
Direktaufruf Einzeltestmenü.
<Start>

Einen der Kupfertests auswählen:
- Copper Box
- R-Messung
- RC-Prüfung
- Line-Monitor
- TDR
- usw. 

Mit der Auswahl des Tests direkt den
gewählten Kupfertest starten.

Im Beispiel Line-Monitor.
23 Kupfertests
261
