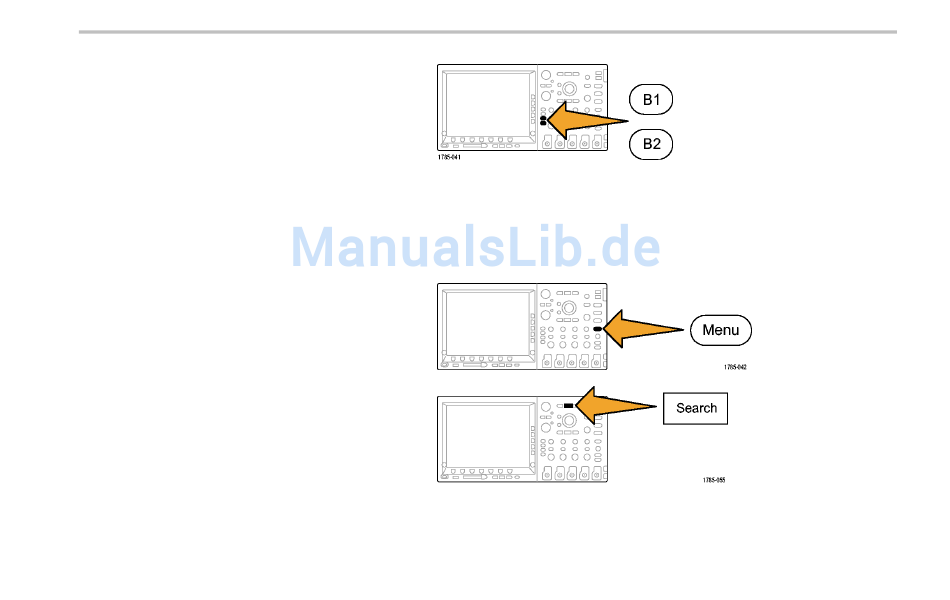

6. Drücken Sie die Taste B1, um als Bustyp
„Parallel" zu wählen. Drücken Sie im unteren
Rahmenmenü auf Eingänge definieren,
und geben Sie für den Bus die Parameter
„Getaktet", „Taktflanke" und „Bits definieren"
sowie die Bitanzahl ein.
7. Drehen Sie den Knopf „Horizontalskala", um
die Zeitbasis einzustellen.
Je mehr Zeit pro Skalenteil Sie einstellen,
desto mehr Daten werden in der Busanzeige
dargestellt.
8. Drücken Sie Menu im Trigger-Menübereich.
Drücken Sie Typ, und wählen Sie Bus.
Geben Sie dann die Triggerparameter wie
Triggerquelle und Daten ein. Legen Sie Modus
und Holdoff nach Bedarf fest.
9. Drücken Sie zuerst auf Suchen, dann auf die
untere Rahmentaste Suchen, und wählen Sie
schließlich im seitlichen Rahmenmenü An.
