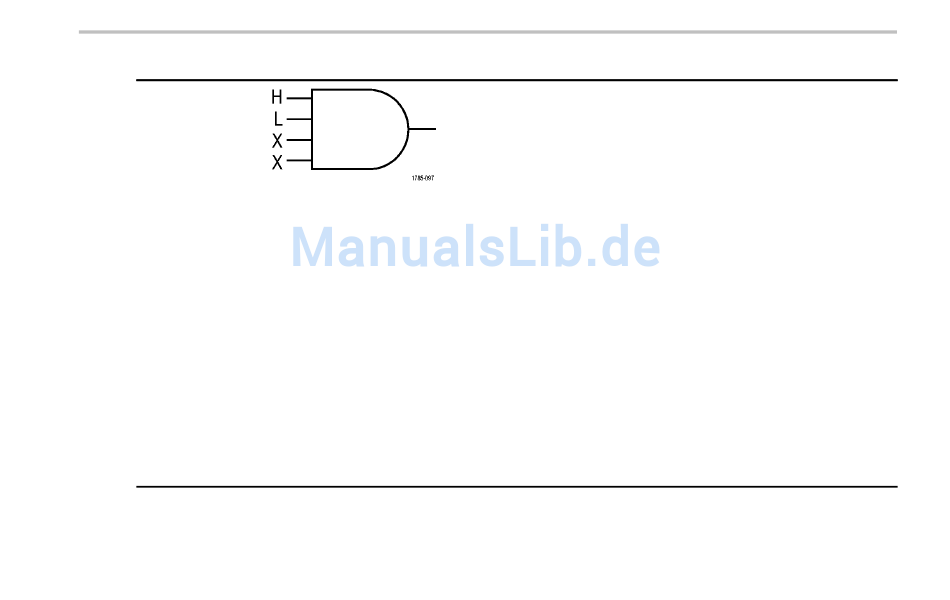

Trigger-Art
Logik
Benutzerhandbuch für Oszilloskope der Serie Tektronix 4000
Trigger-Bedingungen
Triggern Sie, wenn eine ausgewählte Gruppe von Kanälen
in einen ausgewählten Zustand übergeht. Wählen Sie
mithilfe der Taste „Taktsteuerung" auf dem seitlichen
Rahmen die ungetaktete (Bitmuster-)Triggerung aus, oder
wählen Sie einen Taktkanal (Zustandstriggerung) aus.
Legen Sie jeden Kanal mithilfe der Steuerungstasten auf
dem seitlichen Rahmen „Wählen" und „Status" auf einen
der Werte „High", „Low" oder „X (beliebig)" fest.
Bei ausgewählter Takttriggerung können Sie die Taktflanke
auf „ansteigend" oder „fallend" festlegen.
Bei ungetakteter Triggerung erfolgt das Triggern
standardmäßig, wenn die ausgewählte Bedingung erfüllt
ist. Sie können das Triggern für den Fall festlegen,
dass die Bedingung nicht erfüllt ist, oder auch zeitlich
eingeschränktes Triggern auswählen.
Bei Oszilloskopen der Serie MSO4000 können Sie bis zu
20 Kanäle (4 analoge und 16 digitale Kanäle) für einen
Logik-Trigger nutzen.
HINWEIS. Die optimale Leistung des Logik-Triggers wird
erzielt, wenn jeweils entweder nur analoge oder nur digitale
Kanäle verwendet werden.
Triggereinstellung
133
