Aufbau und Wirkungsweise
Antennensegmente
Magnetring für
Drehzahlmessung
Sensorkopf für
Drehzahlmessung
Anschlussstecker
18

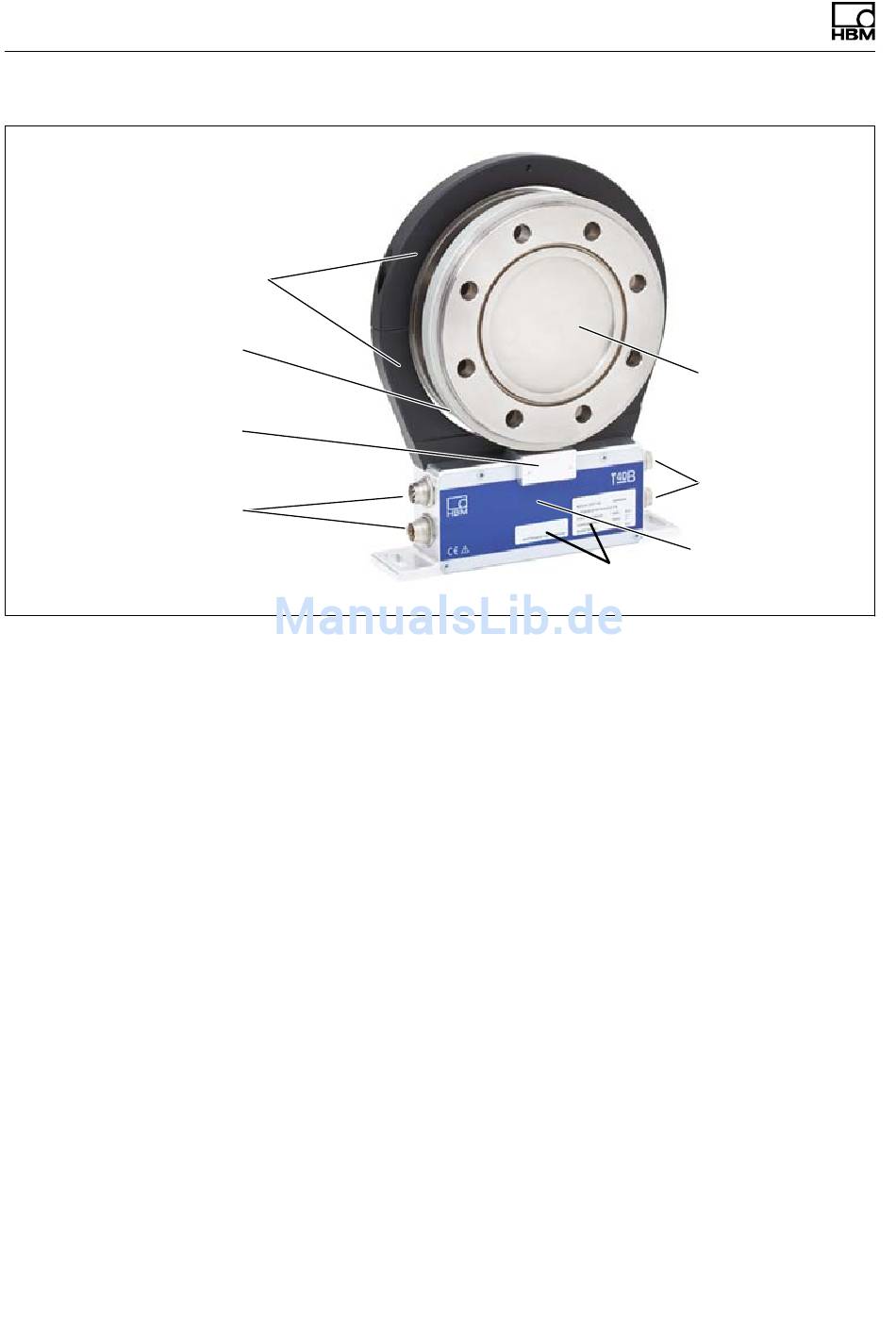

Abb. 4.2
Mechanischer Aufbau mit Drehzahlmesssystem,
Option 7, Code S
Bei der Ausführung mit Drehzahlmesssystem kann der
Aufnehmer zusätzlich mit einem Sensorkopf für einen
Referenzimpuls (Null‐Index) zur Drehwinkelmessung
versehen werden. Hierbei befindet sich der dazu
verwendete Magnet auf der Innenseite des Flansches.
Der Sensorkopf zur Abtastung des Referenzimpulses
befindet sich in dem Bügel oberhalb des Drehzahl­
sensors.
A3452-10.0
Rotor
Anschlussstecker
Statorgehäuse
Typenschild
T40B
