T40B
Anschluss­
stecker

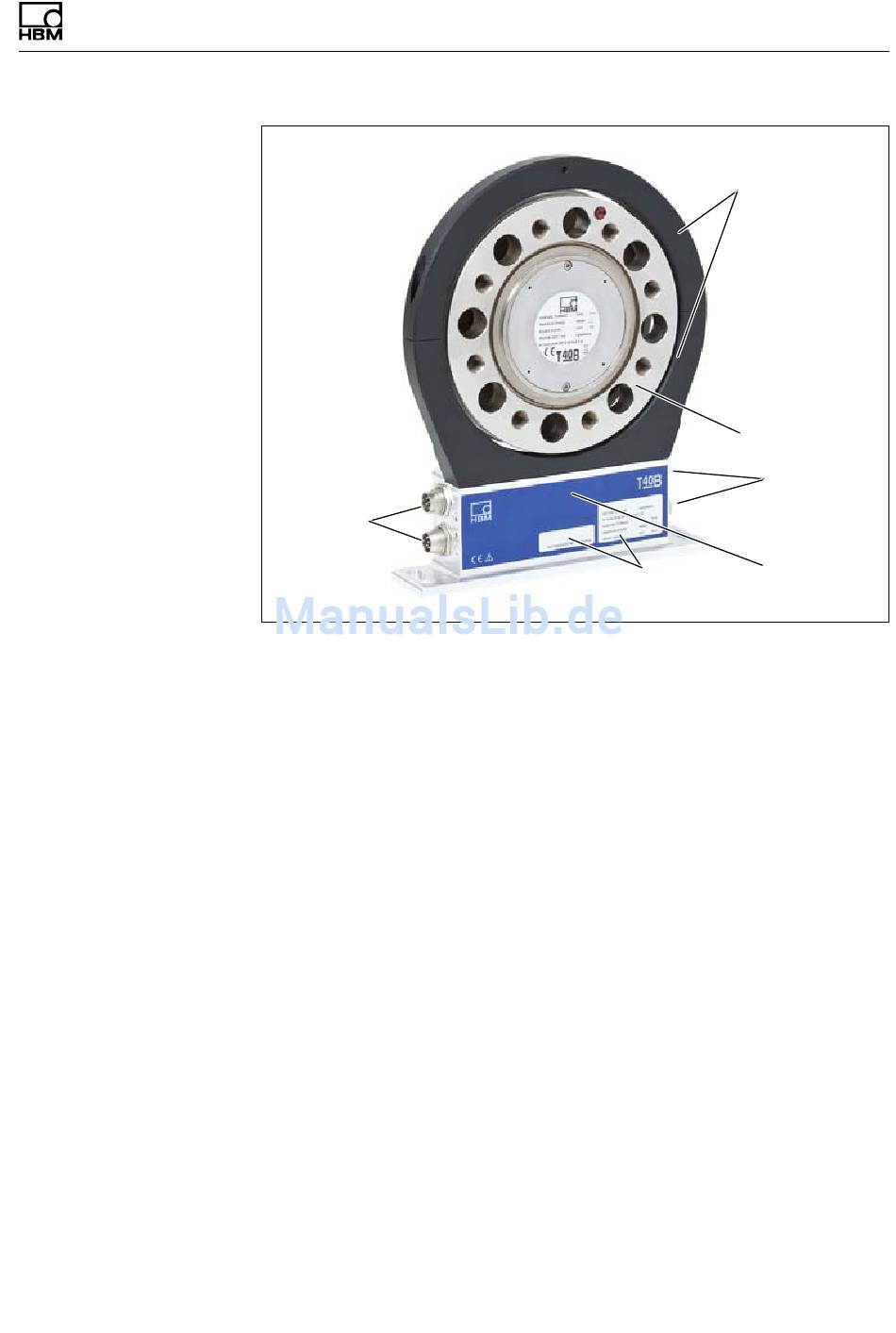

Abb. 4.1 Mechanischer Aufbau ohne Drehzahlmesssystem,
Option 7, Code S
Bei der Option 6 mit Drehzahlmesssystem ist auf dem
Stator der Drehzahlsensor montiert. Die Drehzahl­
messung erfolgt magnetisch mittels AMR‐Sensor und
Magnetring. Der Magnetring für die Drehzahlerfassung ist
auf dem Flansch aufgeschweißt.
A3452-10.0
Aufbau und Wirkungsweise
Typenschild
Antennen­
segmente
Rotor
Anschluss­
stecker
Stator­
gehäuse
17
