5 Installation électrique
Appareils de base pour la plage de puissance de 0,37 ... 11 kW
Raccordement du moteur
U, V, W
0.5...0.6 Nm
T1, T2
4.4...5.3 lb-in
Fig.5−8
Sections des câbles
9300
Type
EVS9321−xx
EVS9322−xx
EVS9323−xx
EVS9324−xx
EVS9325−xx
EVS9326−xx
260
2
PE
T1T2
U V W
1
0

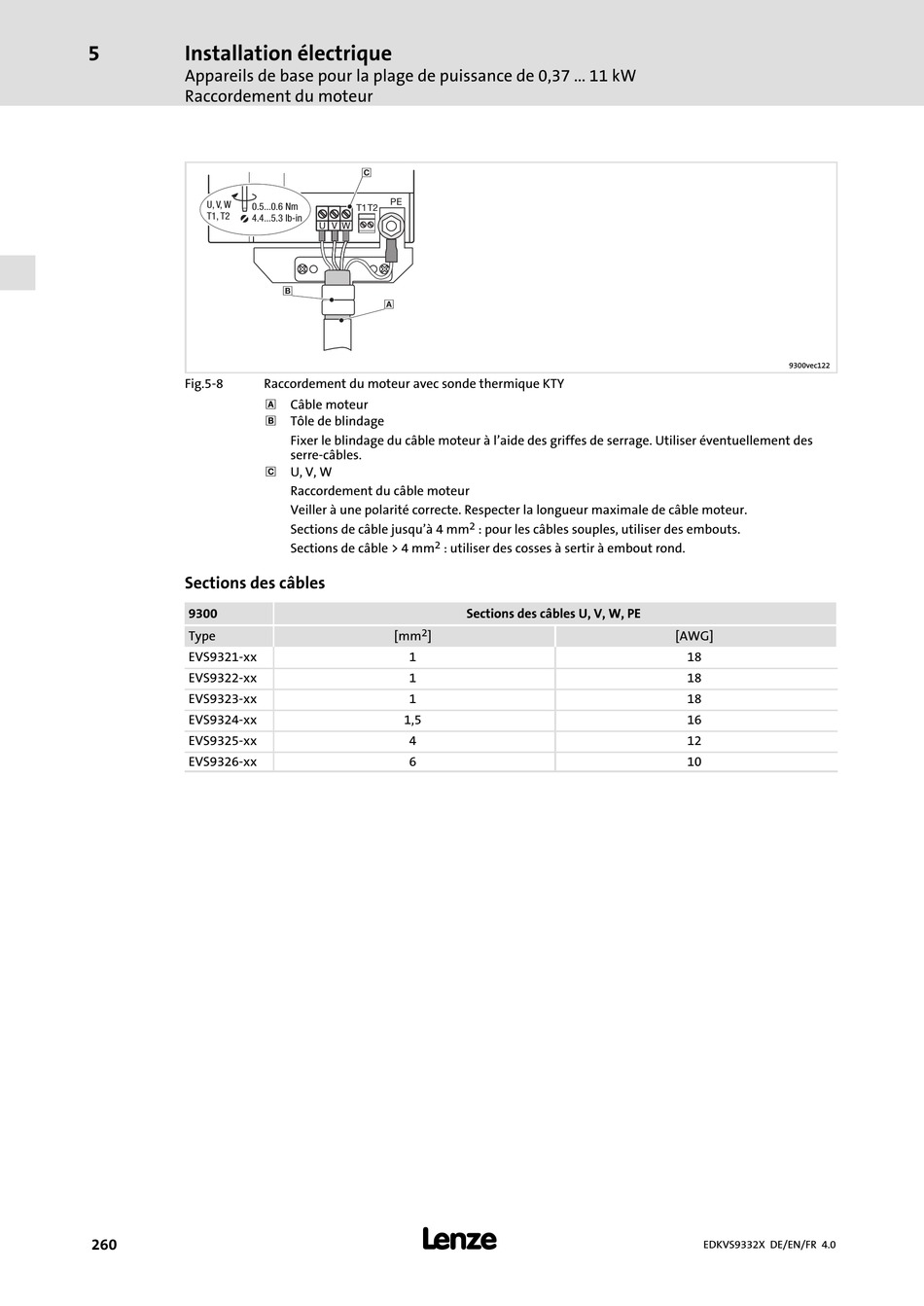

Raccordement du moteur avec sonde thermique KTY
0
Câble moteur
1
Tôle de blindage
Fixer le blindage du câble moteur à l'aide des griffes de serrage. Utiliser éventuellement des
serre−câbles.
2
U, V, W
Raccordement du câble moteur
Veiller à une polarité correcte. Respecter la longueur maximale de câble moteur.
Sections de câble jusqu'à 4 mm
2
Sections de câble > 4 mm
2
[mm ]
1
1
1
1,5
4
6
l
2
: pour les câbles souples, utiliser des embouts.
: utiliser des cosses à sertir à embout rond.
Sections des câbles U, V, W, PE
9300vec122
[AWG]
18
18
18
16
12
10
