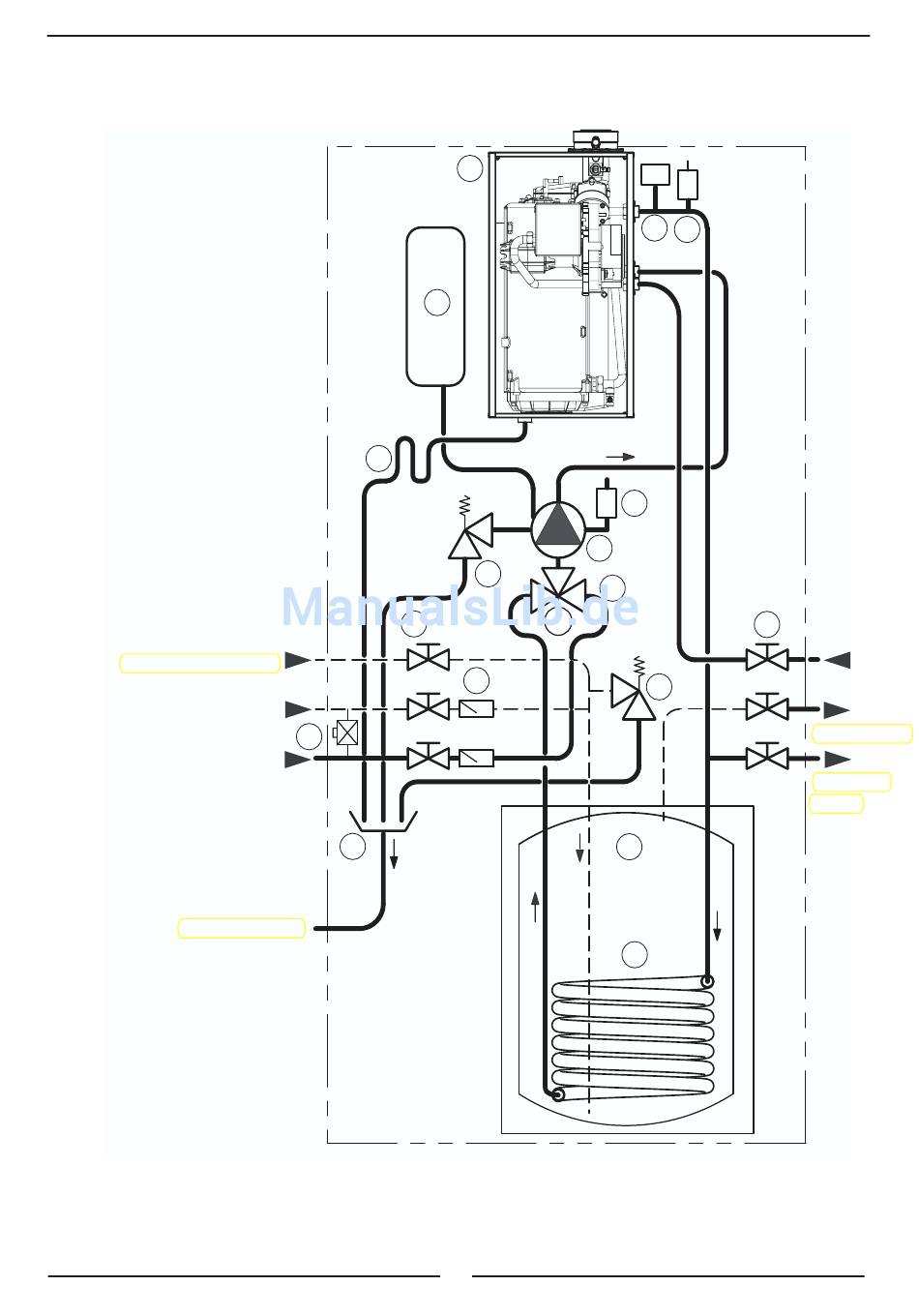

3. FUNKTIONSPRINZIP

1. Brennwertkessel-Modul
2. Elektronisches Manometer
3. Entlüfter
4. Ausdehnungsgefäß 12 L
5. Siphon
6. Elektronisch geregelte Heiz-
pumpe
7. Sicherheitsventil 3 bar
8. Umschaltventil
9. Gasgeräte-Wartungshahn
10. Sicherheitsventil 7 bar
11. Rückschlagklappe
12. Systemtrenner
13. Ablaufttrichter
14. Warmwasserbehälter
15. Wärmetauscher
Zirkulationsanschluss
Kaltwasser
Heizungsrücklauf
Kondensatablauf
1
4
5
9
11
12
13
10
2
3
6
7
8
M M
10
14
15
3
9
Gas
Warmwasser
Heizungs-
vorlauf
8538N075B
