17.3 Erläuterungen zu den Kreisen
A, B oder C
●
t t t t . . . . m m m m a a a a x x x x . . . . . . . . . . . .
Diese Einstellung begrenzt die Vorlauftemperatur des
ensprechenden Kreises.
Bei Fußbodenheizung muss die maximale
Vorlauftemperatur des jeweiligen Kreises auf
50°C begrenzt werden (siehe Fachmanne-
bene Einstellung "T.MAX KREIS...").
Bei Fußbodenheizung muss eine von der Regelung
unabhängige Sicherheitsvorrichtung eingebaut wer-
den, die die Wärmezufuhr abstellt, sobald die Tem-
peratur 65°C erreicht.
Mischerplatine an den Kontakten TS des Pumpens-
teckers ein Sicherheitstemperaturwächter anges-
chlossen werden. Bei direkter Ansteuerung einer
Fußbodenheizung muss der Anschluss dieses Ther-
mostaten über das Zubehör AD188 erfolgen.
Es wird empfohlen, den für die Erwärmung des War-
mwassers vorgesehenen Parameters auf der Fach-
mannebene "#KREIS WWE" auf "WWE+MISCHER"
einzustellen.
●
K K K K O O O O N N N N S S S S T T T T . . . .
Der KONST-Parameter (Konstante Vorlauftemperatur)
sorgt für eine konstante Betriebstemperatur in dem Kreis
zum Beispiel zur Steuerung eines Schwimmbad-Kreises
oder eines Thermoblock-Kreises; eine separate Einstel-
lung (zwischen AUS, 20 bis 90°C) kann für den Tag
(KONST T) und die Nacht (KONST N) gewählt werden.
●
R R R R A A A A U U U U M M M M . . . . E E E E I I I I N N N N F F F F L L L L . . . .
Justieren des Einflusses des Raumfühlers (wenn
vorhanden) auf die Kesseltemperatur und die Mische-
rkreis-Vorlauftemperatur.
0: Die Raumtemperatur wird nicht anerkannt (Fernbedie-
nung nicht im beheizten Raum installiert)
1: Geringer Raumeinfluss
3: Mittlerer Raumeinfluss (empfohlen)
10: Betriebsweise mit Raumthermostat
Hierzu kann an
● S S S S T T T T E E E E I I I I L L L L H H H H E E E E I I I I T T T T

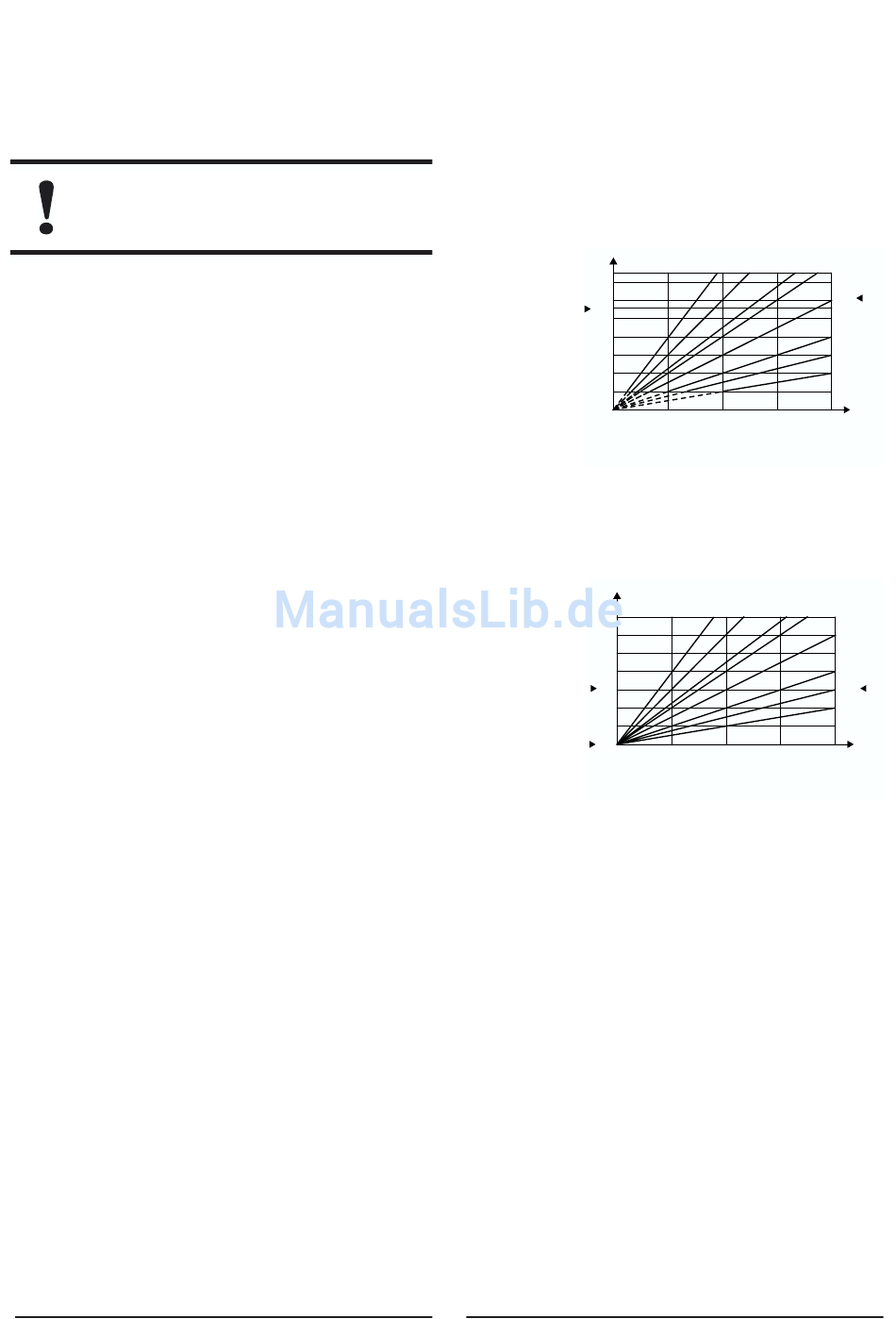

Unabhängige Einstellung für jeden Kreis.
Diese Einstellung ist ohne Bedeutung wenn eine
Fernbedienung mit Raumeinfluss (Einstellung>1)
angeschlossen ist und die Selbst-Adaptierung aktiv
ist (ADAPT. EIN).
Kreis A
Maximalbegrenzung
der Kesseltemperatur
Werkseinstellung :
75° C
der
Minimalbegrenzung
der Kesseltemperatur
im Absenkbetrieb:
Werkseinstellung :
10°C
Werkeinstellung der Kesselkreis-Kennlinie : 1,5
Kreis B/C
Maximalbegrenzung
der Kesseltemperatur
Werkseinstellung :
50° C
Minimalbegrenzung
der Kesseltemperatur
im Absenkbetrieb:
Werkseinstellung :
20° C
Werkeinstellung der Mischerkreis-Kennlinie : 0,7
●
V V V V E E E E R R R R S S S S C C C C H H H H I I I I . . . . R R R R A A A A U U U U M M M M . . . . ... ... ... ... : : : :
Verschiebung der Raumtemperatur, wenn kein Rau-
mfühler angeschlossen ist : ermöglicht eine Verschie-
bung der Raumtemperatur. Diese Einstellung kann nur
nach Stabilisierung der Temperaturen erfolgen.
Beispiel : Solltemperatur T° = 20°C, gemessene Tem-
peratur T° = 19°C : VERSCHI. RAUM. auf +1 ein-stellen.
K K K K A A A A L L L L I I I I B B B B R R R R . . . . . . . . . . . . . . . . : : : :
Kalibration der Raumfühler und des Aus-
senfühlers : Korrekturmöglichkeit der im Display ange-
zeigten Werte. Die Anzigewerte lassen sich an die
örtlichen Gegebenheiten anpassen.
●
E E E E S S S S T T T T . . . . A A A A U U U U F F F F . . . . : : : :
Austrocknungsprogramm für Fußbode-
nestrich:
diese Einstellung schaltet die Heizungsfunktion aus, um
die Austrocknung des Fußbodenestriches zu erlauben.
Die Temperatur muss manuell eingestellt werden, keine
anderen Funktionen sind gewährleistet.
70
Kessel-Vorlauftemperatur
°C
4,0 3,0
95
90
80
70
60
50
40
30
20
0
+20 +10
Kessel-Vorlauftemperatur
°C
4,0 3,0
90
80
70
60
50
40
30
20
0
+20 +10
Außentemperatur
2,25 2,0
1,5
1,0
0,7
0,5
°C
-10 -20
Außentemperatur
2,25 2,0
1,5
1,0
0,7
0,5
°C
-10 -20
