Kondensat-/Abwasseranschluss; Verbrennungsluftzufuhr - OERTLI OPTIMAT GVR 140-15 Condens Installationsanleitung

6.2.1

Kondensat-/Abwasseranschluss

ø19/24
ø25
6.2.2

Verbrennungsluftzufuhr

Für den Betrieb von raumluftabhängigen An-
lagen werden besondere Anforderungen an
die Be- und Entlüftung des Aufstellraumes
gestellt.
Aufstellung nach den gültigen örtlichen Vorschriften vor-
nehmen.
8539N008
20

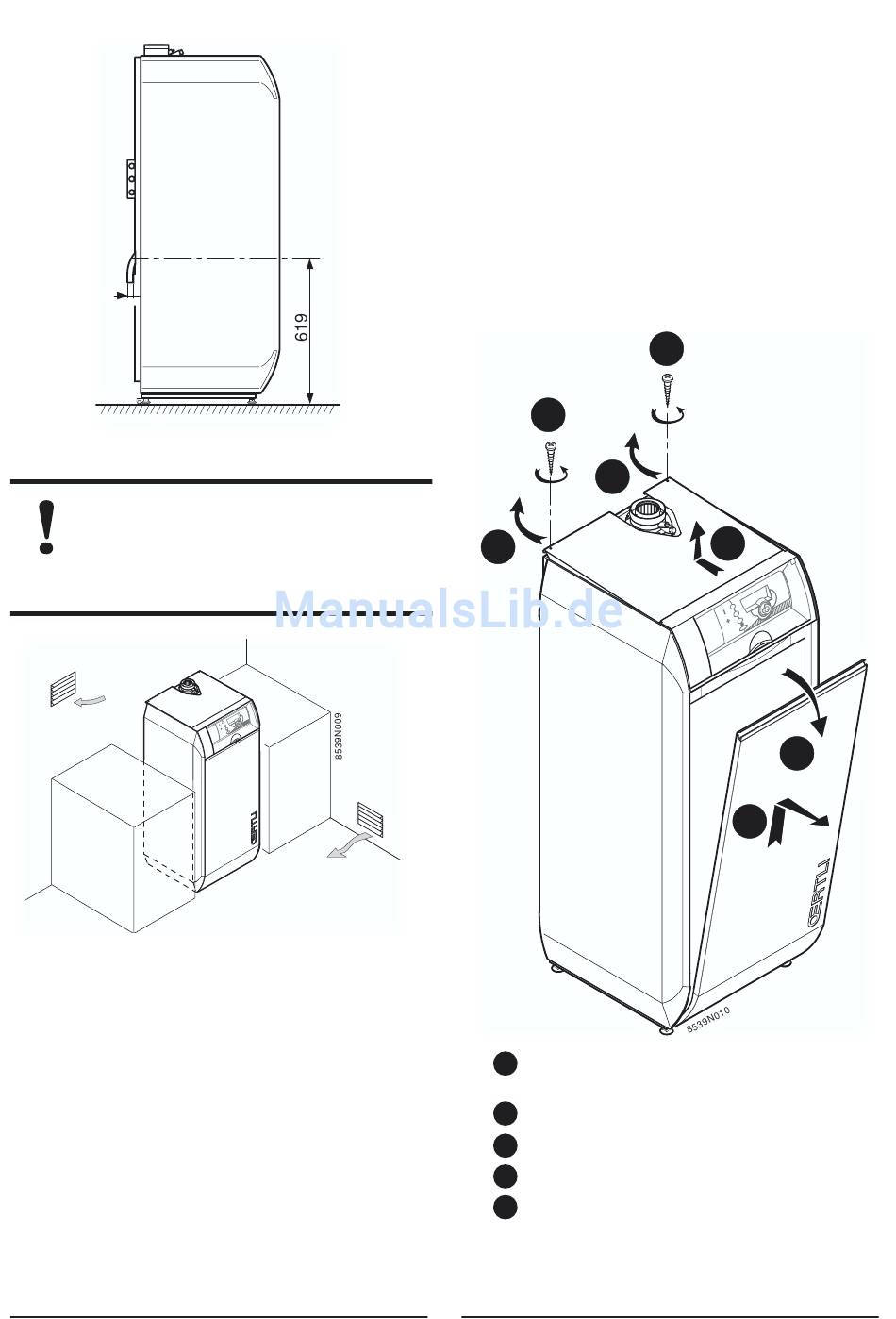

6.2.3 Montage: Montagerahmen nicht an der
Wand befestigt bzw. Montagerahmen an
der Wand befestigt
➤ Verpackung entfernen.
➤ Heizkessel mit Hilfe der Hebestangen von der Palette
heben.
Bei raumluftabhängigem Betrieb haben die Be- und Ent-
lüftungsöffnungen des Aufstellraums den behördlichen
Vorschriften zu entsprechen.
Bei Anschluss an eine im Schornstein befindliche
Abgasleitung ist der Brennwertkessel möglichst nahe
am Schornstein zu installieren; längere horizontale
Abgasleitungen sind zu vermeiden.
1
2
2
➤
1
Die 2 Befestigungsschrauben an der Rückseite
entfernen.
➤
2
Abdeckhaube anheben.
➤
3 Abdeckhaube aufschieben und abheben.
➤
4 Vordertür des Heizkessels aufklappen.
➤
5 Tür anheben und abnehmen.
1
3
4
5
