16. ELEKTRO-ANSCHLÜSSE
Die Anschlüsse
Elektrofachmann durchgeführt werden.
Da die elektrische Einrichtung im Werk
sorgfältig kontrolliert wurde, dürfen an den in-
neren Schaltverbindungen auf keinen Fall
Änderungen vorgenommen werden.
Der Elektro-Anschluss des Kessels muss nach den örtli-
chen Vorschriften der EVU ausgeführt werden.
- Für die Anschlüsse sind die Angaben der Schaltpläne
sowie nachstehende Angaben zu beachten. Der Kes-
sel muss durch einen Stromkreis, der einen allpoligen
Schalter enthält, versorgt werden (Öffnungsabstand
> 3 mm).
Alle Anschlüsse erfolgen an den vorgesehenen
Klemmleisten im Schaltfeld.

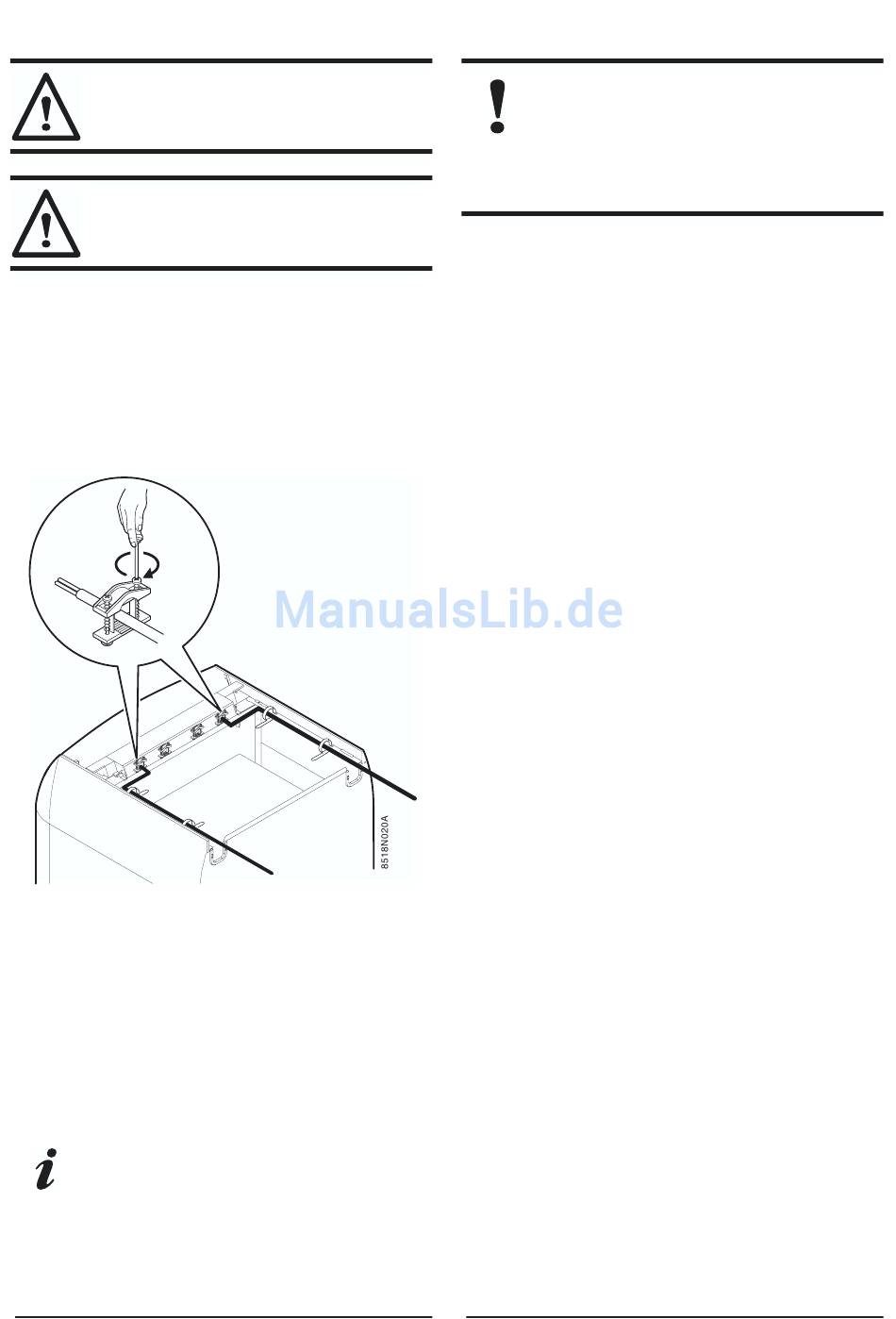

Die Anschlusskabel werden durch die Ausschnitte in der
Heizkessel-Hinterplatte nach vorn in das Schaltfeld
geführt. Hierzu können
Kabelkanäle benutzt werden.
Die Befestigung dieser Kabel im Schaltfeld erfolgt durch
Zugentlastungen (separat mitgeliefert) die auf dem
Schaltfeldboden angebracht werden.
Die maximale Stromstärke pro Ausgang
beträgt 2 A cos. ϕ = 0,7 (= 450 W Anlaufstrom
kleiner als 16 A).
müssen von einem
230 V
Fühler
im Handel erhältliche
Fühler und 230V-führende Kabel müssen
voneinander getrennt werden.
Im Kessel
Kabeldurchführungen, die sich im Heizkessel
befinden.
Außerhals des Kessels: benutzen Sie 2 Leitungen oder
Kabelkanäle, die ca. 10 cm voneinander verlegt sind.
62
: benutzen Sie die 2
