11
➤

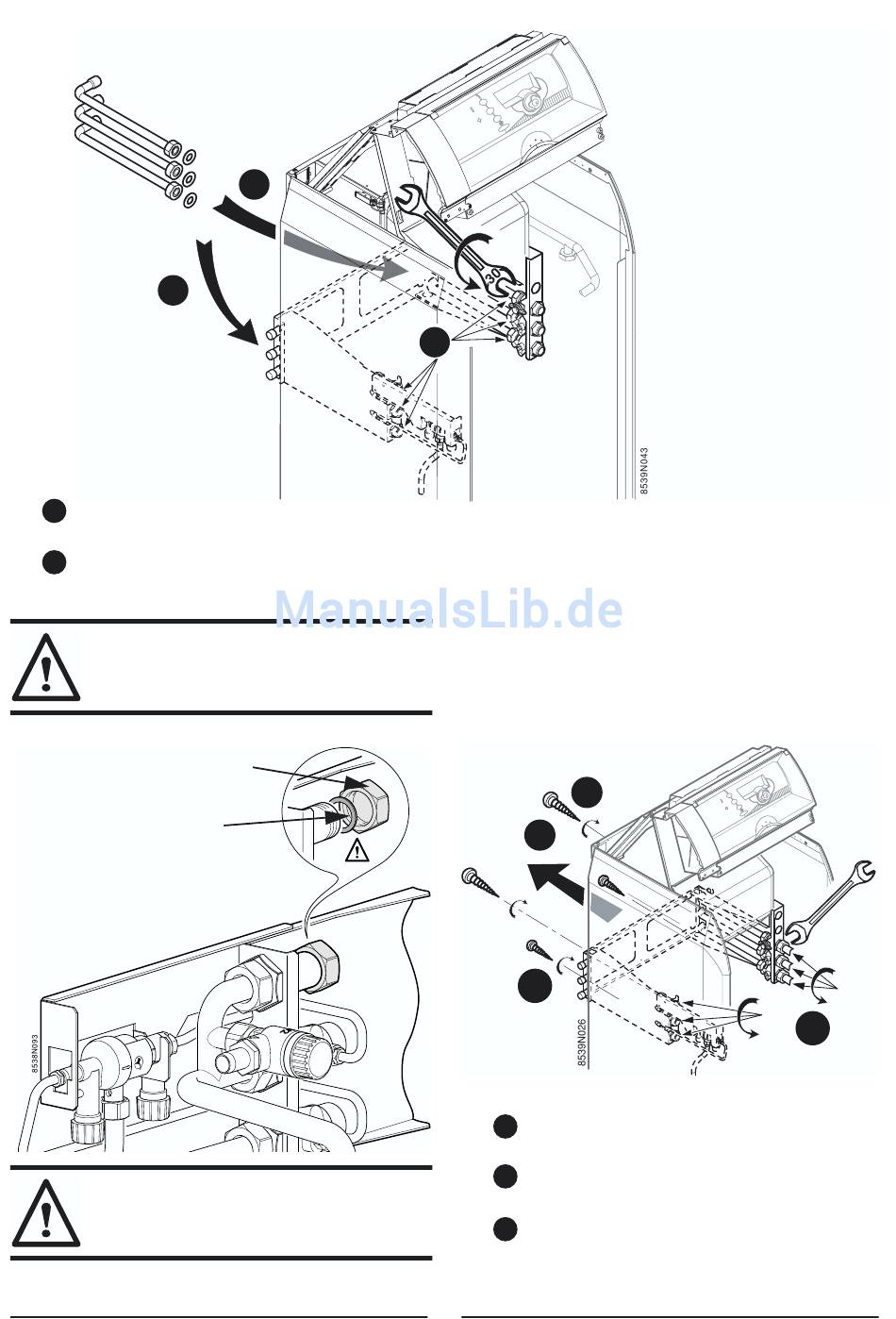

11 Die 6 Anschlussrohre nebst Dichtungen an der
Rückseite der Anschlussplatine montieren.
➤
12 Anschlüsse festziehen.
6.2.3.2 Zirkulationsanschluss
Falls dieser nicht belegt wird muß ein Stopfen
+ Flachdichtung laut Abb. auf den Zirkula-
tions-Anschluss-Stutzen montiert werden.
Dichtung
Dichtheit nach Montage prüfen.
11
Stopfen
12
6.2.3.3 Spezifische Installation: Montagerah-
men an der Wand befestigt
(Beispiel: Installationsart: Küche, Keller usw.)
Aufstellort auswählen und Befestigungspunkte anzeich-
nen. Position der Gas-, Heizkreislauf- und Rauchab-
zugsanschlüsse beachten. Das Befestigungsmaterial für
die Wandmontage ist im Lieferumfang inbegriffen.
Horizontale Ausrichtung der Konsole beachten.
2
3
2
➤
1 Anschlüsse an der Vorderseite der Anschluss-
platine öffnen.
➤
2
Die 4 Schrauben auf der Rückseite der Platine
entfernen.
➤
3 Platine (nach hinten) herausziehen.
22
1
