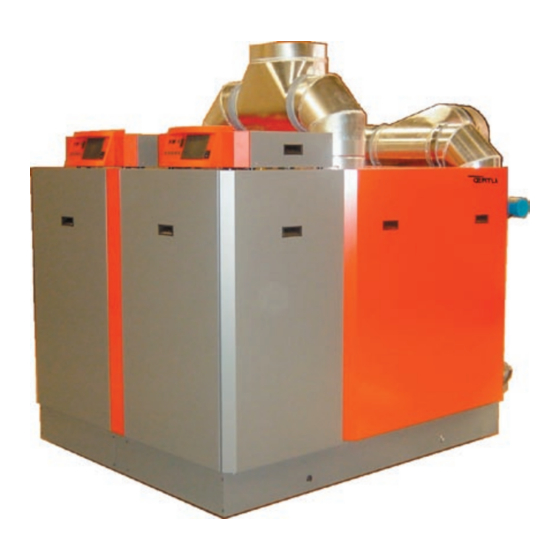

- Seite 1 T E C H N I K Planungsanleitung Planungsanleitung Gas-Brennwertkessel Gas-Brennwertkessel Optimat GSR 300 condens Optimat GSR 300 DUO Condens Modulierende Gas-Brennwertkessel: • Einzelkessel von 51-261 kW bis 106-531 kW • Doppelkessel bis 1.100 kW • Mehrkesselanlage bis 2.200 kW...
-
Seite 3: Inhaltsverzeichnis
INHALT VORWORT 10 AUSSCHREIBUNGSTEXT KESSELBESCHREIBUNG 11 PLANUNGSHINWEISE Allgemeines 11.1 Allgemeines Aufbau 11.2 Lieferung und Aufstellung 11.3 Wasseranschlüsse ANWENDUNG 11.4 Wasseraufbereitung 11.5 Umwälzpumpe AUSLIEFERUNGSUMFANG 11.6 Gasanschluss Allgemeines 11.7 Wassermangelsicherung Lieferformen 11.8 Gasvordruck 11.9 Abgasabführung/Verbrennungsluft- VORTEILE zuführung Allgemeines 11.10 Kondenswasserableitung und Zuluft- und Abgasabführung Neutralisation Hydraulische Einbindung 11.11 Trinkwassererwärmung... -
Seite 4: Vorwort
OERTLI GSR 300 DUO condens VORWORT Diese technischen Unterlagen enthalten wichtige Infor- mationen zur Planung von Heizungsanlagen mit dem Gas-Brennwertkessel Oertli GSR 300 DUO condens. Die in diesen technischen Unterlagen veröffentlichten Angaben und Daten stellen den jeweilig letzten Stand der Technik dar. -
Seite 5: Kesselbeschreibung
Elektroanschluss: 230 V/ 50 Hz. Kesselleistungen bei 75/ 60°C: 654 kW/ 790 kW/ 924 kW/ 1062 kW. ANWENDUNG Die Gas-Brennwertkessel Oertli GSR 300 DUO condens erfüllen die Anforderungen des europäischen Regel- werkes und sind CE zertifiziert. Sie sind in geschlossenen Heizungsanlagen nach DIN EN 12828 einsetzbar. -
Seite 6: Auslieferungsumfang
Aufstellungsmöglichkeiten 05.31H.79.00003 I = Vorderseite (Serviceseite) A = Alternative Ausrichtung der Schaltfelder Bei Bestellung des Oertli GSR 300 DUO condens müssen Sie neben der Kessel- Die Serviceseite mit dem Inspektionsdeckel des größe angeben, ob Sie eine "Vorderseiten"- oder eine Wärmetauschers wird als Vorderseite des Kessels "Schmalseiten"- Ausführung des Schaltfelds wünschen. -
Seite 7: Vorteile
Einsatz in jedem hydraulischen System. Als Planungshilfe verweisen wir auf die hydraulischen 4.6 Gasanschluss Schaltbilder unter Abs. 5. Die Oertli Kessel GSR 300 DUO condens sind für Erd- gas H/L/LL eingerichtet und werden voreingestellt für Erdgas H (Wobbe-Index 15,0 kWh/ m ) ausgeliefert. -
Seite 8: Hydraulische Schaltbilder
OERTLI GSR 300 DUO condens HYDRAULISCHE SCHALTBILDER 5.1 Allgemeines Die nachstehend aufgeführten Schaltungen stellen Prinzipbilder dar, wobei auf die Darstellung der Sicherheitseinrichtungen verzichtet wurde. Die Sicherheitseinrichtungen sind nach örtlichen Vorschriften auszuführen. Wir empfehlen den Einbau eines Schmutzfängers in den Kesselrücklauf. -
Seite 9: Anlage Mit Vier Mischerkreisen, Witterungsge Führt Geregelt, Brauchwasser Erwärmung Mittels Boilerladepumpe
5.4 Anlage mit vier Mischerkreisen, witterungsge- führt geregelt, Brauchwasser erwärmung mittels Boilerladepumpe. Bild 05 Reglervariante CD 20 oder CD 30 modulo Set G 310 00.31H.HS.00001 Legende: = Außenfühler Anlage mit bis zu vier gemischte Heizkreise, Radiatoren = Boilerfühler mit Thermostatventil (oder Fußbodenheizung) und Trink- = Kesselfühlerintern oder in Weiche wassererwärmung. -
Seite 10: Witterungsgeführte Kesselregelung
6.1 Reglervarianten CD 30 modulo oder CD 30 LON modulo: 6.2 Fremdregler Je nach hydraulischer Schaltung sind folgende Die Oertli GSR 300 condens können über Fremdregler Reglervarianten im Schaltfeld einbaubar: zweistufig bzw. modulierend mittels Analogsignal (0-10 Volt) betrieben werden. CD 30 modulo Reglerset... -
Seite 11: Wirtschaftlichkeitsaspekte
Gasspezialheizkessel mit atmosphärischem Brenner. Norm-Nutzungsgrad ca. 92,5%. Brenngasmenge: 1.134.000 / (0,925 x 10,3) = 119.024 / a. Oertli GSR 314 DUO condens, 2 x 7 Glieder, 790 kW. Gas-Brennwertkessel Norm-Nutzungsgrad 107,1% 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 Brenngasmenge: 1.134.000 / (1,071 x 10,3) = 102.798... -
Seite 12: Arbeitsprinzip
OERTLI GSR 300 DUO condens ARBEITSPRINZIP Die Oertli GSR 300 DUO condens sind für eine gleiten- Der intelligente Heizungsmanager des Oertli GSR de Betriebsweise der Kesseltemperatur ausgelegt. 300 DUO condens, sorgt für eine verlässliche Je nach Anlagenauslegung und Betriebsweise gelangt Wärmelieferung und kontrolliert anlagenseitige... - Seite 13 Bild 06 Anordnung der Bauteile (rechts dargestellt ist die linke Kesselseite) 00.31H.79.00002 Die Serviceseite des Kessels (mit dem Inspektions- Zünd-/Ionisationselektrode deckel des Wärmetauschers) ist die Vorderseite. Rücklauftemperatursensor Manometer Kesselblocktemperatursensor Anschluss für externen Temperaturfühler Rahmen Vorlaufanschluss Schwenkrad Anschluss für zweite Rücklaufleitung (Option) Gebläse Rücklaufanschluss Venturirohr...
-
Seite 14: Abmessungen Und Technische Daten
OERTLI GSR 300 DUO condens ABMESSUNGEN UND TECHNISCHE DATEN 9.1 Abmessungen Bild 07 Abmessungen Oertli GSR 300 DUO condens 05.31H.79.00001 É Vorlauf 2x NW 80, DIN 2576 - PN 10 Ê Rücklauf 2x NW 80, DIN 2576 - PN 10 Ï... -
Seite 15: Technische Daten
9.2 Technische Daten Oertli GSR 300 DUO condens Kesseltyp Einheit 2 x 6 Glieder 2 x 7 Glieder 2 x 8 Glieder 2 x 9 Glieder Allgemeines Belastungsregelung Modulierend, Ein- oder Zweistufig Nennwärmeleistung Pn (75/ 60°) min 1062 Nennwärmeleistung Pn (50/ 30°) min 1146 Nennwärmebelastung Qn (Hi) -
Seite 16: Ausschreibungstext
OERTLI GSR 300 DUO condens AUSSCHREIBUNGSTEXT Gas-Brennwertkessel für Erdgas, übereinstimmend Technische Daten mit der europäischen Heizkessel- und Fabrikat : Oertli Wirkungsgradrichtlinie. Typ : GSR 300 DUO CE- Zulassung, für Erdgas Kategorie I ELL. Nennleistung 75/ 60°C: Kompakter Brennwertkessel mit Wärmetauscher Nennleistung 40/ 30°C:... -
Seite 17: Planungshinweise
PLANUNGSHINWEISE 11.1 Allgemeines Der Oertli GSR 300 DUO condens ist für eine glei- Der Oertli GSR 300 DUO condens ist in einem saube- tende Betriebsweise der Kesseltemperatur ausgelegt. ren, frostfreien Raum aufzustellen. Durch die moderne Oertli Comfort Technik ist eine Bei raumluftabhängigem Betrieb ist darauf zu achten,... - Seite 18 Platzbedarf im Aufstellraum 05.31H.79.00004 Kesseltyp C in mm D in mm GSR 312 DUO 1590 1118 GSR 314 DUO 1980 1508 GSR 316 DUO 1980 1508 GSR 318 DUO 1980 1508 Bild 09 Stützfläche Bodenauflage Oertli GSR 300 DUO condens 00.31H.79.00005...
-
Seite 19: Wasseranschlüsse
Bei Neuanlagen ist vor der Inbetriebnahme eine die Vorschriften der TRGI zu beachten. gründliche Spülung der Gesamtanlage erforderlich. Der Oertli GSR 300 DUO condens ist für Erdgas H/L Auf eine Mindestumlaufwassermenge kann verzichtet und LL eingerichtet, er wird voreingestellt auf Erdgas H werden, wenn die maximale Kesseltemperatur 75°... -
Seite 20: Abgasabführung/Verbrennungsluftzuführung
Hersteller die Eignung nach fol- genden Kriterien nachweist: 11.10 Kondenswasserableitung und Neutralisation - Bauartzulassung als feuchteunempfindlicher Bei Betrieb des Oertli GSR 300 DUO condens fällt Schornstein. bestimmungsgemäß im Kessel, aber auch in der nach- - Funktionsnachweis nach DIN 18160 auf Basis der geschalteten Abgasleitung, Kondenswasser an. -
Seite 21: Trinkwassererwärmung
Der Oertli GSR 300 DUO condens kann mit verschiede- nen Speicherwassererwärmern kombiniert werden: Die genauen Technischen Daten des Speicherprogram- mes finden Sie in der Oertli Preisliste und in den Spei- cherdokumentationen. INSTANDHALTUNG UND WARTUNG Der Betreiber ist verpflichtet die Heizungsanlage einmal im Jahr durch den Ersteller oder einen Sachkundigen prüfen zu lassen. -
Seite 22: Sicherheitstechnische Ausrüstung
OERTLI GSR 300 DUO condens SICHERHEITSTECHNISCHE AUSRÜSTUNG DIN EN 12828 beschreibt die sicherheitstechnische Ausrüstung von Heizungsanlagen. Die nachstehenden Prinzipzeichnungen geben eine Übersicht über erforderliche Sicherheitseinrichtungen. Bild 18 Direkte Beheizung, Betriebstemperatur < 105°C, STB <110°C, Anlagen< 300 kW Bild 19 Direkte Beheizung, Betriebstemperatur <... -
Seite 23: Hinweise Auf Wichtige Sicherheitsvorschriften Und Bestimmungen
HINWEISE AUF WICHTIGE SICHERHEITSVORSCHRIFTEN UND BESTIMMUNGEN 14.1 Allgemeines 14.3 Gasinstallation Der Gas-Brennwertkessel (Heißwassererzeuger der Vom Ersteller ist die Gasinstallation gemäss den tech- Gruppe II) wird in Heizungsanlagen nach DIN EN nischen Anschlussbedingungen des Gasversorgungs- 12828 verwendet. Die, in diesen Richtlinien genannten, unternehmens auszuführen. - Seite 24 Betriebsweise geeignet. 3 Korrosionsfeste AL-SI-Gussglieder. Leicht, kompakt, bewährt für höch- ste Energieausnutzung. Dieser Prospekt OERTLI-ROHLEDER wurde auf chlor- Raiffeisenstraße 3 und säurefrei D-71696 Möglingen gebleichtem Telefon 07141/2454-0 Papier gedruckt. Telefax 07141/2454-88 Unserer e-mail: info@oertli.de Umwelt www.Oertli.de zuliebe!
