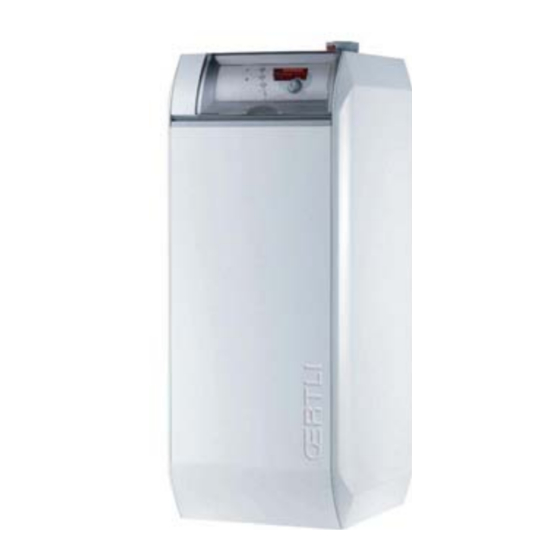

- Seite 1 Deutsch 25/07/06 OPTIMAT GVR 140 Condens Gas-Brennwertkessel mit Warmwassererwärmer Technische Anleitung...
- Seite 2 2 Gasart....................62 OPTIMAT GVR 140 Condens...
- Seite 3 Ersatzteile - OPTIMAT GVR 140 Condens ........
- Seite 4 Prüfstelle GWI (D-Essen) DVGW PV vom 28 Januar 2004 Gemessene Werte NOx: < 20 mg / kWh CO: < 15 mg / kWh Datum: 22 Juni 2004 Unterschrift Technischer Leiter Herr Bertrand Schaff OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 5 Arbeiten an elektrischen Einrichtungen dürfen nur durch einen Fachmann nach den jeweils geltenden Vorschriften durchgeführt werden. Wir weisen jegliche Haftung zurück, wenn Beschädigungen und Störungen vorliegen, die auf die Nichtbeachtung dieser Anleitung zurückzuführen sind. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 6 - C33 - C43 - C53 - C63 * - C83 Abgasabführung Schornstein / Zuluft-Abgassystem Zündung Automatisch Erdgas / Butan / Propan Ausser Belgien (s) Nur gültig für Belgien (x) Nur für Deutschland OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 7 GN H/L 20/25 mbar 2E(S)B Propan 50/67 mbar AT, CH GN H Butan / Propan 20 mbar 50 mbar 2H3B/P GN E 20 mbar Butan / Propan 50 mbar 2ELL3B/P GN LL 20 mbar 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 8 7. Sicherheitsventil 3 bar 8. Umschaltventil 9. Absperrhahn 10. Sicherheitsventil 7 bar 11. Rückschlagklappe 12. Systemtrenner 13. Ablauftrichter 14. Warmwasserbehälter 15. Wärmetauscher 16. Zirkulationsanschluss 17. Kaltwasser 18. Heizungsrücklauf 19. Kondenswasserabfluss 20. Heizungsvorlauf 21. Warmwasser OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 9 Fachpersonal durchgeführt werden. Der einwandfreie Betrieb des Geräts hängt von der strikten Einhaltung dieser Anleitung ab. - Versorgung : 230 V (±10%) - 50 Hz - Restlaufzeit der Uhr : 2 Jahre Mindest-Restlaufzeit 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 10 °C Schornsteinanschluss ømm 60/100 60/100 NOx Emissionen (Erdgas H) mg/kWh CO Emissionen (Erdgas H) mg/kWh NOx-Klasse: Zulässige Betriebstemperatur °C Zulässiger Gesamtüberdruck Liter Wasserinhalt Anschluss ømm 18x20 / 22x24 Kondenswasser pH-Wert Kondenswasserabfluss ømm 24x19 OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 11 Abmessungen Höhe 1480 ohne Füße - 1506 mit Füße Breite Tiefe Versandgewicht (1) Vorlauftemperatur : 80°C Warmwassertemperatur : 45°C (2) Warmwasser-Sollwert : 60°C Warmwasser-Durchschnittstemperatur : 40°C Kessel-Sollwert : 80°C (3) Kaltwassertemperatur : 10°C 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 12 7 Hauptabmessungen Heizkessel allein Montagerahmen OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 13 Installation des Heizkessels Anschlusskonsole an der Wand befestigt (Beispiel:Installationsart: Küche, Keller, usw...) Anschlusskonsole nicht an der Wand befestigt (Beispiel:Installationsart: Heizungskeller) 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 14 Gasanschluss Ø 18 mm Kaltwassereintritt Ø 18/20 mm Zirkulation Ø 18/20 mm Warmwasseraustritt Ø 18/20 mm Entleeren und Ablassen des Kondensats Ø 19/24 mm (1) Einstellbare Füße: Mindesthöhe 26 mm Einstellmöglichkeiten: 0 bis 11 mm OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 15 Restförderliche der Pumpe mit GVR140-15Condens A. Förderhöhe (mWS) C. Druckabfall GVR140-15Condens B. Volumenstrom (m /St) D. Förderhöhe Umwälzpumpe Restförderliche der Pumpe mit GVR140-25Condens A. Förderhöhe (mWS) C. Druckabfall GVR140-25Condens B. Volumenstrom (m /St) D. Förderhöhe Umwälzpumpe 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 16 - "Sommer" zum Ausschalten der Heizung - "Frostschutz" zum Ausschalten der Heizung im Fall von Abwesenheit. Wenn eine Fernbedienung angeschlossen ist, erscheint darauf keine Anzeige, solange der Hauptschalter auf „Aus“ steht. Siehe: Betriebsart Siehe: Wahl eines Programms OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 17 Verringerung der Brennerleistung Ladepumpe für den Warmwassererwärmungskreis in Betrieb Sommerbetrieb Zu wenig Wasser: Nachfüllen (0 - 0.5 bar) Nachfüllen empfohlen (0.5 - 1 bar) Korrekt (1 - 2 bar) Zu viel Wasser (>2 bar) 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 18 Betriebsart "Schornsteinfeger" 4 Zugängliche Tasten bei geöffneter Abdeckblende Zugriff auf die Zeitprogrammierung der Heizkreise Zugang zu der Programmierung des Trinkwassererwärmungs-Kreises und des Hilfsausgangs Wechsel Tag-/Nachtbetrieb für die Programmierung Druck- und Dreh-Einstellungsknopf Zugangstaste zur Fachebene OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 19 Fall, dass an jeden Kreis eine Fernbedienung Die Zirkulationspumpe arbeitet, wenn sie an den Hilfsausgang angeschlossen ist, wenn eine der Raumtemperaturen unter dem angeschlossen ist (S.AUX: auf CIRC.WWE gestellt). Sollwert liegt. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 20 BIS“ auswählen „NACHT DAUERND“ auswählen - standardmäßig bis Mitternacht Stornierung Für alle Kreise: - Einstellung für eine Höchstdauer von 23 Auf taste MODE drücken Mit OE-tronic 3 Stunden Stornierung Auf taste MODE drücken OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 21 Drücken des Drehknopfs wieder die normale Anzeige. Temperatur Einstellbereich Werkseinstellung 10 bis 80 °C Warmwasser 55 °C In Schritten von 5 °C Im Betriebsmodus Sommer zeigt der Grafikbalken das WWE- Programm des aktuellen Tages an. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 22 3 Hilfsausgangs-Programm Der Regler OE-tronic 3 enthält ein einstellbares Programm für den Hilfsausgang. Programm Ladebetrieb freigegeben Montag - Sonntag 6 Uhr - 22 Uhr (Werkseinstellung) 4 Einstellung der Programme Siehe: „Betreiber“-Einstellungen - Programmierung OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 23 Betriebstemperatur von 105°C und einer maximalen Leistung von 1 MW) - DIN 4753: Wasserwärmungsanlagen für Trink- Betriebswasser - DIN 1988: Technische Regeln für Trinkwasserinstallationen (TRW) - DVGW-TRGI: Technische Regeln für Gasinstallationen, einschliesslich Ergänzungen 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 24 Inhibitoren und Frostschutzzusätze dürfen nur nach Rücksprache mit dem Hersteller verwendet werden. Das Eindiffundieren von Sauerstoff, beispielsweise nichtdiffusionsdichten Fußbodenheizungen oder zu kleinen Ausdehnungsgefäßen, muss verhindert werden. Eventuell einen Wärmetauscher zur Trennung Heizkessels Heizkreislauf oder zweites Ausdehnungsgefäß vorsehen. OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 25 Einstellung des Heizkessels beschränkt Folglich Frostschutzmittel gegen Korrosion und Frost schützen. braucht der Heizkessel keinen Mindestumlauf-Wassermenge, vorausgesetzt, er wird mit einer Höchsttemperatur von 75 °C betrieben. Andernfalls, beträgt notwendige Mindestdurchsatz 345 l/St. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 26 Installation des Heizkessels die Schutzart IP21 beachten. Eine unsachgemäße Einstellung des Differenzdruckventils kann eine kontinuierliche Steigerung der Rücklaufmenge an den Heizkessel verursachen. Bei besonderen Anforderungen an geräuscharmen Betrieb ist ein Differenzdruckregler (Einstellung 100 / 150 mbar) einzubauen. OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 27 Ablauf herstellen. Das Gefälle der Abflussleitung hat mindestens 50 mm/m zu betragen. Kondensate dürfen wegen der Frostgefahr und der Beschädigungsgefahr aufgrund der normalerweise gewählten Materialien keinesfalls über die Regenrinne abgeleitet werden. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 28 Sämtliche Absperrhähne der Gasleitung öffnen. Gaszufuhrleitung entlüften. Maximaler Prüfdruck der Gasarmatur: 150 mbar. Bei höheren Prüfdrücken Brennwertkessel an der Verschraubung des Gasabsperrhahnes von der Gasleitung trennen. Das Schließen des Gasabsperrhahnes reicht nicht aus. OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 29 /m, A Ø130 = 0.40 m Bei konzentrischen Abgassystemen kann auch der CO2- Gehalt im Ringspalt am Messstutzen geprüft werden. Die Abgasanlage gilt als dicht, wenn der gemessene CO2-Gehalt unter 0.2 % liegt. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 30 Abschnitt muss der Norm entsprechen. Der Schornstein muss vor dem Einbau der Abgasleitung gereinigt werden. Zulassungen C Separate Leitungsführung Verbrennungsluft/Abgas über Doppelrohr- Adapter und einzügige Schornsteinrohre (Ansaugung von Verbrennungsluft aus dem Außenbereich) Zulassungen B Schornsteinanschluss (Verbrennungsluft wird aus dem Heizungsraum angesaugt) OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 31 Durchmesser 80/125 mm 80 mm Bogen 87° Bogen 45° Revisions-T-Stück Revisionsstück gerade Belgien: Die Heizkessel dürfen nur mit dem vom Hersteller gelieferten Abgassystem installiert werden. Die Ersatzteilliste entnehmen Sie bitte der geltenden Preisliste. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 32 19 Raumfühler Kreis (Kreis C) 20 Fernsprechrelais 21 Solarfühler Die Elektroanschlüsse müssen unbedingt spannungslos von einem Elektrofachmann durchgeführt werden. Halten Sie die angegebenen Polaritäten an den Klemmen ein: Phase (L), Nulleiter (N) und Erde OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 33 A. Versorgung B. Fühler 230V- und Fühler-Kabel in den Kabeldurchführungen durch die Rückwand hindurchführen; Reihenfolge (230V; Fühler) beachten. Steckverbinder der Kabel an der Karte einstecken. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 34 Zu wenig Wasser: Nachfüllen (0 - 0.5 bar) Nachfüllen empfohlen (0.5 - 1 bar) Korrekt (1 - 2 bar) Zu viel Wasser (> 2 bar) Mindestdruck bei kalter Anlage = 2 Segmente Falls erforderlich Wasser nachfüllen. OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 35 2 Vorderabdeckung des Heizkessels entfernen Schaltfeld in den Buchsen der Seitenverkleidungen einrasten. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 36 Beispiel : Bei Erdgaszufuhr : streichen Sie I Die Schraube am Messanschluss 2 Umdrehungen lösen. Manometer anschließen. Gasabsperrhahn öffnen. Den Gasanschlussdruck am Messanschluss prüfen. Der Heizkessel ist werkseitig für den Betrieb mit Erdgas voreingestellt. OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 37 Schalter einer Kontaktöffnungsweite über 3 mm oder eine Stromsteckdose geführt werden. Frankreich: Die Erdung ist gemäß der Norm NF C 15 100 vorzunehmen. Deutschland: Die Erdung ist gemäß der Norm VDE 0100 vorzunehmen. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 38 Brennereinstellung korrigieren bei ±0.3% CO ; ±0.2 O Für Belgien gilt: -Gehalt (%) GVR 140-15 Condens GVR 140-25 Condens Erdgas H (G20) Erdgas L (G25) Butan/Propan 10.5 10.5 * Ungefährer CO -Gehalt : 7.8% OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 39 Bundesverordnung für Luftreinhaltsverordnung (LRV) für CO und NOx müssen durch Maßnahmen am Standort der Anlage kontrolliert werden. Wenn die Einstellung in Ordnung ist, die Klappe schließen. Ein/Aus Schalter in Stellung Aus bringen. Messgerät entfernen. Kunststoffstopfen am Abgas-Stutzen anbringen. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 40 Die Temperatur mittels Einstellungskopfes einstellen. Temperatur durch Schließen der Abdeckblende speichern oder 2 Minuten warten. Den Anlagenbetreiber in die Anlage einweisen Inbetriebnahmeprotokoll ausfüllen Siehe "Inbetriebnahmeprotokoll ausfüllen". Anlage ausschalten Hauptschalter Ein-/Ausschalter auf OFF stellen. Gasgerätehahn schließen. OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 41 Verbindungsleitung und Stecker prüfen. Fühler gegebenenfalls austauschen. abgetrennt oder kurzgeschlossen. RAUMF.B DEFEKT RAUMF.C DEFEKT S.BAD F.DEFEKT SONNE F.DEFEKT GEBLAESE DEF. PUFFER F.DEF Abgasüberwachungsthermostat defekt Verbindungsleitung und Stecker prüfen. ABGAS F.DEFEKT Fühler gegebenenfalls austauschen. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 42 Das Gebläse des Brenners läuft nicht. Der Heizkessel nimmt keine Heizfunktion mehr wahr. • PUFFER F.DEF Das Erwärmen des Pufferspeichers ist nicht mehr gewährleistet. • ABGAS F.DEFEKT Dieser Fehler hat keine Auswirkung auf die Betriebsmodi. OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 43 OECOPROTECT (geliefert in Kolli AD212) auf der Fühlerplatine montiert ist. Die 10 letzten im Display angezeigten Fehler werden im Absatz #FEHLER HISTO. gespeichert. Siehe "Installations-Anleitung". Siehe Kontrolle der Parameter und der Eingänge / Ausgänge (Testmodus). 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 44 Zugangstasten für Einstellungen und Messungen Drehknopf drücken Programmierungstasten Wechsel Tag-/Nachtbetrieb für die Programmierung - Zeitabschnitt (pro 1/2 Stunde) für Tagbetrieb-Temperatur oder freigegebene Warmwassererwärmung (beleuchtete Zone) - Zeitabschnitt (pro 1/2 Stunde) für Nachtbetrieb-Temperatur oder gesperrte Warmwassererwärmung (dunkle Zone) OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 45 SOM. ZEIT: MANU: Für Länder, in denen die Sommerzeitumstellung an anderen Daten erfolgt oder gar nicht durchgeführt wird. Die Zeile oder die Überschrift wird nur für die tatsächlich angeschlossenen Optionen, Kreise oder Fühler angezeigt. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 46 6 bis 22 Uhr Dienstag 6 bis 22 Uhr Mittwoch 6 bis 22 Uhr Donnerstag 6 bis 22 Uhr Freitag 6 bis 22 Uhr Samstag 6 bis 22 Uhr Sonntag 6 bis 22 Uhr OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 47 #EINST. WWE: Warmwasser #EINS.HILFSAUS: Programmierung des Hilfsausgangs Ladebetrieb freigegeben Betrieb freigegeben Montag Montag Dienstag Dienstag Mittwoch Mittwoch Donnerstag Donnerstag Freitag Freitag Samstag Samstag Sonntag Sonntag 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 48 Optionen, Kreise oder Fühler angezeigt. Mit PROG ALLE TAGE können alle Wochentage gleichzeitig programmiert werden. Anschließend kann jeder Tag einzeln abgeändert werden. Nach Vornehmen der Einstellungen werden diese nach 2 Minuten oder durch Schließen Abdeckblende gespeichert. OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 49 Optionen, Kreise oder Fühler angezeigt. Mit PROG ALLE TAGE können alle Wochentage gleichzeitig programmiert werden. Anschließend kann jeder Tag einzeln abgeändert werden. Nach Vornehmen der Einstellungen werden diese nach 2 Minuten oder durch Schließen Abdeckblende gespeichert. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 50 „Installateur“-Einstellungen Diese Arbeiten müssen von qualifizierten Fachkräften durchgeführt werden. Abdeckblende öffnen. OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 51 Um die Werkseinstellungen der Parameter (Benutzerebene und Installateurebene) wiederherzustellen, ohne die Zeitprogramme zu ändern, gleichzeitig die Tasten und STANDARD drücken. Während 10 Sekunden wird RESET PARAM angezeigt. Diese Funktion hat keine Auswirkung auf die Stunden- und Impulszähler. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 52 BLP. NACHLAUF Abschaltverzögerung Ladepumpe für Warmwassererwärmer verhindert eine Überhitzung des Heizkessels und der Heizkreise. BAND BREITE Möglichkeit, die Bandbreite zu erhöhen, wenn die Ventile schnell arbeiten, oder sie zu verringern, wenn sie langsam arbeiten. OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 53 Frostschutzbetriebs von Kreis C * Die Zeile oder die Überschrift wird nur für die tatsächlich Nach Vornehmen der Einstellungen werden diese nach angeschlossenen Optionen, Kreise oder Fühler angezeigt. 2 Minuten oder durch Schließen Abdeckblende gespeichert. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 54 10 Betrieb als Raumthermostat (Werkseinstellung: 50 °C) 2. Min. Vorlauftemperatur hinter dem Mischer (Werkseinstellung: 20 °C) X : Außentemperatur °C y : Wasservorlauftemperatur °C Die Steilheit des Heizungskreises ist werkseitig auf 0.7 voreingestellt. OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 55 Temperatursollwert = 20 °C, Angezeigte Temperatur = 19 °C Parameter KALIBR. RAUM... auf +1 einstellen FROST. RAUM... Frostschutz Raum (Mit Raumfühler). Ermöglicht für jeden Kreis die Einstellung der Raumtemperatur, die im Betriebsmodus Frostschutz aufrechterhalten wird. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 56 70 °C überhitzt. Die Funktion „Legionellenschutz“ verhindert das Auftreten von Legionellen im Warmwasserbereiter. Maximaltemperatur des Heizkessels (T. MAX KESSEL) auf 80 °C einstellen und eine Mischvorrichtung vorsehen, die die Abgabe von Warmwasser mit einer Temperatur über 60 °C verhindert. OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 57 Ermöglicht den Anschluss eines Schwimmbads. Optional kann an ein Schalter angeschlossen werden SOLAR Ermöglicht den Anschluss einer Solaranlage. CIRC.WWE Ermöglicht den Anschluss einer Trinkwasser-Zirkulationspumpe (nicht mit Solaranlage verwenden) PROGRAM. Verwendung als unabhängige Uhr (Anwendung außerhalb der Heizung) 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 58 Die Zeile oder die Überschrift wird nur für die tatsächlich Nach Vornehmen der Einstellungen geht der Regler beim angeschlossenen Optionen, Kreise oder Fühler angezeigt. Schließen der Abdeckung oder, wenn keine Taste gedrückt wird, nach 2 Minuten in den Automatik-Betrieb zurück. OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 59 Nach Vornehmen der Einstellungen geht der Regler beim angeschlossenen Optionen, Kreise oder Fühler angezeigt. Schließen der Abdeckung oder, wenn keine Taste gedrückt wird, nach 2 Minuten in den Automatik-Betrieb zurück. Die Zeile wird nur für Heizkessel 1 angezeigt. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 60 Anschlag nach rechts drehen und dann 3 Umdrehungen lösen). Plastik-Stopfen abnehmen. Ein/Aus-Schalter auf stellen. Der Brenner ist in Betrieb. Den Kessel auf maximale Leistung bringen. - Auf Taste drücken. - Brennerleistung mittels Einstellungsdrehknopfes einstellen. : Nennwärmebelastung des Brenners OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 61 -Gehalt der Abgase messen. werden. Einstellung "Minimale Leistung" Hilfe Wenn die Einstellung in Ordnung ist, die Klappe schließen. Einstellschraube Hauptschalter Ein-/Ausschalter auf OFF stellen. Anschließend Brennerleistung wieder prüfen. Messgerät entfernen. Gegebenenfalls nachjustieren.. Kunststoffstopfen am Abgas-Stutzen anbringen. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 62 Bei der Installation ab 1 Meter unter Erdgleiche empfehlen wir den Einbau eines externen Magnetventils in unmittelbarer Nähe der Gebäude- oder Raumeinführung in die Gaszuleitung. Der elektrische Anschluss erfolgt im Schaltfeld mit dem Alarm- und Steuermodul. OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 63 (Fließdruck) Heizkesseltemperatur Abgastemperatur / Umgebungstemperatur Kohlendioxidgehalt der Abgase messen (CO Kohlenmonoxidgehalt der Abgase messen (CO) Abgasverlust ermitteln Funktionsprüfung durchführen Regelung einstellen Anlagenbetreiber in die Bedienung einweisen und Bedienungsanleitung aushändigen Unterschrift / Firmenstempel 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 64 Anlage nachfüllen (Emfohlener Druck : 1.5 mbar), - Siphon reinigen, - Wert der Ionisationsstromstärke prüfen : 3 bis 8 µA. - Prüfung des Kondensatablaufs, Wartung des Wärmetauschermoduls Ein/Aus-Schalter auf stellen. Stromzufuhr unterbrechen. Gasgerätehahn schließen. Vorlauf- und Rücklaufhahn schließen. OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 65 Bei geringer Verschmutzung eventuell den Zylinderbrenner mit Druckluft reinigen. Zündkabel und Masse abziehen. Gebläseanschlussstecker abziehen. Den Wärmetauscher mit einer Taschenlampe und einem Spiegel auf Verschmutzung prüfen. Den Schalldämpfer entfernen. Befestigungsschraube Steuergeräts lösen. Steuergerät entfernen. Gasanschluss-Überwurfmutter lösen. Muttern lösen. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 66 Der Wärmetauscher ist vollständig entleert : Vorlauf-Überwurfmutter lösen. Dichtung entfernen. Rücklauf-Überwurfmutter lösen. Dichtung entfernen. Sicherungsbügel des Abgasrohres anheben. Die Muttern der Gaszufuhrleitung lösen. Dichtungen entfernen. Wärmetauscher leicht anheben und nach vorne herausheben. Oberen Konvektionsbeschleuniger entfernen. OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 67 Wärmetauscher reinigen Den Wärmetauscher innen mit einer harten Bürste reinigen. Verbrennungsrückstände mit Pressluft, einem Staubsauger oder einem Wasserstrahl entfernen. Wiedereinbau der Kondenswanne Beim Wiedereinbau Kondenswanne umgekehrter Ausbaureihenfolge vorgehen. Prüfung der Zündelektrode Überprüfen : 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 68 Mutter von Hand anzieht und dann mit einem Schlüssel 10 eine Viertel Umdrehung weiter festzieht). Gebläse mit Gas-/Luftkanal einbauen. Muttern anziehen. Die Überwurfmuttern des Gasanschlusses komplett mit der Dichtung aufschrauben. Gegebenenfalls austauschen. OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 69 Gasleitung zwischen Absperrhahn und Armatur auf Dichtigkeit prüfen. Mit antikorrosivem Lecksuchspray absprühen. Die elektrischen Leitungen nicht besprühen. Maximaler Prüfdruck der Gasarmatur: 150mbar Bei Ermittlung von Undichtigkeiten die Gasarmaturen und/oder die Gasleitung austauschen und auf Dichtigkeit prüfen. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 70 Bei Feststellung eines defekten Fühlers kann der Widerstand bei verschiedenen Temperaturen mit Hilfe eines Messgeräts mit entsprechendem Messbereich (beispielsweise Multimeter) überprüft werden. Zur Vermeidung von Fehlmessungen muss der Fühler von der Anschlussleiste im Kesselschaltfeld abgeklemmt werden. OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 71 Auf Taste drücken. Mit Hilfe des Einstellungsdrehknopfes von umschalten : Maximale Kesselleistung : Minimale Leistung Im Displayfeld : EMISSION MES. 88.8° : Heizkesseltemperatur EMISSION MES. 8888 : Gebläsedrehzahl EMISSION MES. 88.8uA : Ionisationsstromstärke 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 72 Stromlaufplan OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 73 Ersatzteile - OPTIMAT GVR 140 Condens 25/07/06 - 300000752-002-C Bei der Bestellung eines Ersatzteils die Artikelnummer der Kennziffer angeben. Wärmetauscher + Rahmen 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 74 Wärmetauschermodul OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 75 Trinkwassererwärmer 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 76 Anschlussplatine Verbindungsset OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 77 Kompletter Satz Hydraulikbauteile Verkleidung 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 78 Schaltfeld OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 79 295214 Gasventil VK4115V1147 295213 Plattenventil d+20 8 mm Verbindungsset 284862 Venturi-Korkdichtung - Gebläse 182296 Haupt-Wärmetauscher-Vorlaufleitung 295165 Zündelektroden/I-Elektrode + Dichtung 182297 Stopfen 8292 G3/4" 306638 Elektrodendichtung 182298 Haupt-Wärmetauscher-Rücklaufleitung 295168 Gas/Luft-Mischkanal 182299 Stopfen 8292 G1" 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 80 Abdeckhaube weiß 182323 Tür komplett 182498 Türgriff Schaltfeld 182325 GVR140-15Condens-Schaltfeld 182326 GVR140-25Condens-Schaltfeld 182327 Baugruppe Schaltfeld-Halterung 182671 Kartenhalter 305404 Kodierstecker 15 kW 305405 Kodierstecker 25 kW 182330 CPR-Steuerrelais-Platine 182331 Fühler-Platine PR 182332 Gehäuse GS 140 OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 81 Die rechstverbindlichen Gewährleistungen sind den aktuellen Verkaufsunterlagen (z.B. gültige Preisliste) zu entnehmen. HINWEIS zur Wartungsverpflichtung: Dieses Produkt muss jährlich fachgerecht gewartet werden. Sofern diese Forderung nicht erfolgt, ist die Gewährleistung auf 12 Monate begrenzt. 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 82 OPTIMAT GVR 140 Condens 25/07/06 - 300000853-001-D...
- Seite 83 25/07/06 - 300000853-001-D OPTIMAT GVR 140 Condens...
- Seite 84 +33 (0)3 89 37 32 74 La Société OERTLI THERMIQUE S.A.S., ayant le souci de la qualité de ses produits, cherche en permanence à les améliorer. Elle se réserve donc le droit, à tout moment de modifier les caractéristiques indiquées dans ce document.
