bürkert 8619 multiCELL Schnellstartanleitung Seite 24

Redoxpotential-
Messelektrode
Referenz-elektrode

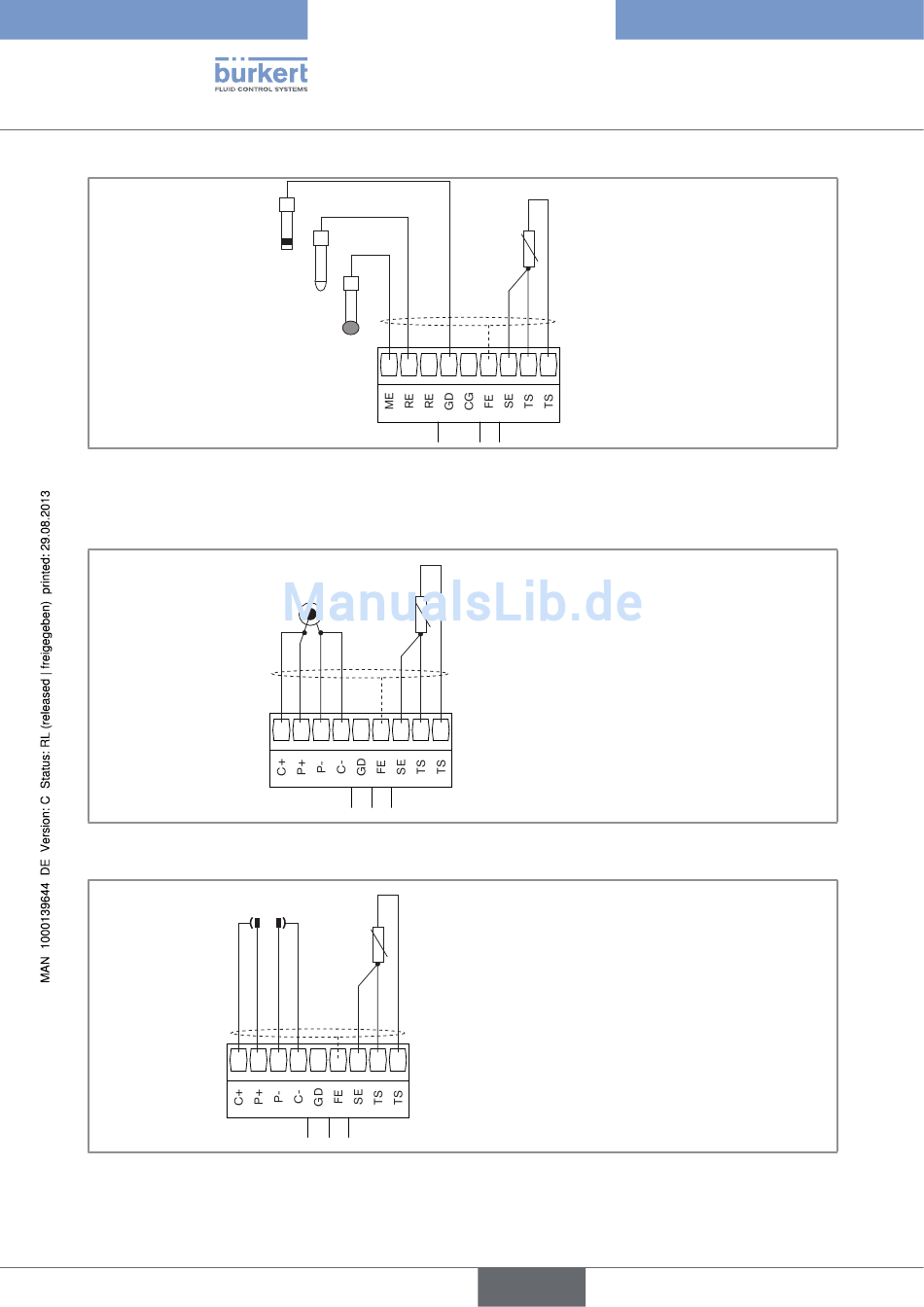

Bild 15: Anschluss eines pH-Sensors, eines Redoxpotentialsensors und eines Temperatursensors Pt100 oder Pt1000
an ein pH/ORP-Modul
7.3.6. Verkabelung des leitfähigkeitsmoduls „cOnD"
Bild 16: Anschluss eines resistiven Leitfähigkeitssensors mit 2 Elektroden und eines Temperatursensors Pt100 oder
Pt1000 an ein Leitfähigkeitsmodul
Bild 17: Anschluss eines resistiven Leitfähigkeitssensors mit 4 Elektroden und eines Temperatursensors Pt100 oder
Pt1000 an ein Leitfähigkeitsmodul
22
pH-Messelektrode
1 2
Leitfähigkeits-
sensor
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8 9
Temperatur-
sensor
3 4 5 6 7 8 9
Temperatur-
sensor
9
FE = Funktionserde
Temperatursensor
FE = Funktionserde
deutsch
Typ 8619
InstallationundVerkabelung
FE = Funktionserde
