7.3.4.
Verkabelung des ausgangsmoduls „OuT"
Das Ausgangsmodul „OUT" bietet 2 Analogausgänge 4-20 mA und 2 Digitalausgänge. Die Ausgänge sind galva-
nisch getrennt, also potentialfrei.
1. 4-20 mA Eingang (am
externen Instrument)
FE = Funktionserde

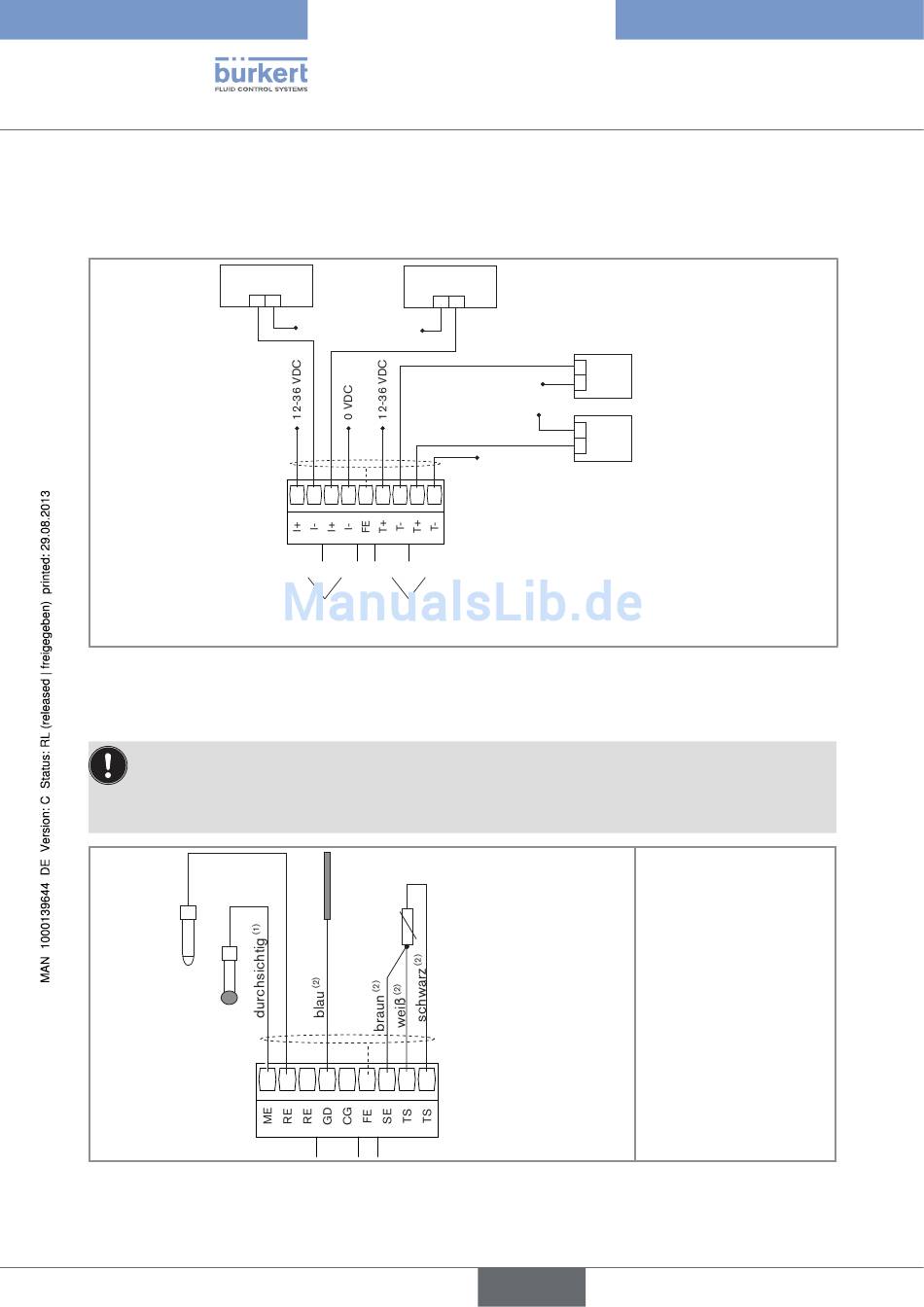

Bild 11:
Verkabelung des Ausgangsmoduls „OUT"
7.3.5.
Verkabelung des „ph/OrP"-moduls
• Einen pH/Redox-Sensor im symmetrischen Modus anschließen, um den Einfluss von Störungen zu
vermeiden, und in diesem Fall unbedingt die Äquipotentialelektrode anschließen.
• Wenn der pH/Redox-Sensor im asymmetrischen Modus angeschlossen wird, können die Messwerte für pH
oder Redoxpotential über die Zeit abweichen, wenn die Äquipotentialelektrode nicht angeschlossen ist.
schwarz
Referenz-Elek-
trode
Elektrode für
pH-Messung
Bild 12:
Anschluss eines Bürkert pH-Sensors Typ 8200 im symmetrischen Modus und eines Temperatursensors Pt1000
20
+ -
0 VDC
12-36 VDC
1
2
3
4 5
6 7 8
(AO1) (AO2)
(DO1) (DO2)
Analogausgänge
Digitalausgänge
Äquipotentialelektrode
(1)
1 2
3
4 5
6 7 8
1. 4-20 mA Eingang (am
externen Instrument)
+ -
Last 1
+
-
0 VDC
12-36 VDC
+
-
0 VDC
Last 2
9
(Kennzeichnung in den Einstellungsmenüs des Aus-
gangsmoduls Mx)
Temperatursensor
9
deutsch
Typ 8619
InstallationundVerkabelung
Farben der Leiter der Bürkert
(1)
Anschlusskabel mit den Bestell-
nummern 561904, 561905 bzw.
561906.
Farben der Leiter des Tem-
(2)
peratursensors Pt1000 mit der
Bestellnummer 427023 und
seines Bürkert Anschlusskabels
mit der Bestellnummer 427113.
FE = Funktionserde
