7.3.3. Verkabelung des eingangsmoduls "inPuT"
Das Eingangsmodul „INPUT" bietet
• 2 Analogeingänge;
• 2 Digitaleingänge.
Die Eingänge sind galvanisch getrennt, also potentialfrei.
1
(AI1) (AI2)
Analogein-
FE = Funktionserde

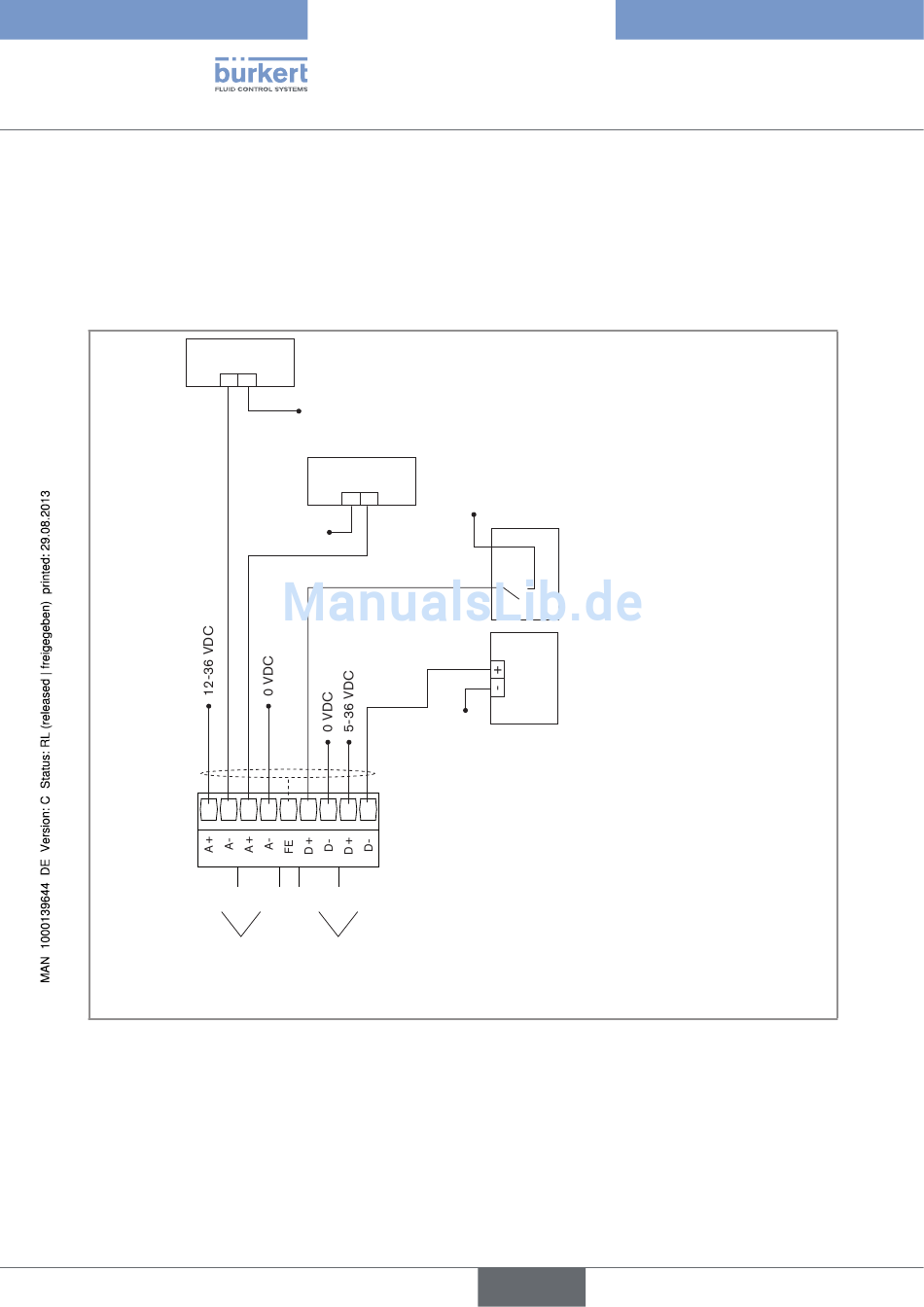

Bild 8: Anschluss der Analogeingänge an einen 2-Leiter Stromtransmitter und Anschluss der Digitaleingänge des
Eingangsmoduls "INPUT"
18
1. 0/4-20 mA-Ausgang (am
externen Instrument)
+ -
0 VDC
2. 0/4-20 mA-Ausgang (am externen Instrument)
+ -
12-36 VDC
2 3 4 5 6 7 8 9
(Kennzeichnung in den Einstellungsmenüs des
(DI1) (DI2)
Eingangsmoduls Mx)
Digitalein-
gänge gänge
Typ 8619
InstallationundVerkabelung
5-36 VDC
1. Digital-Ausgang
(am externen
Instrument)
2. Digital-Ausgang
(am externen
Instrument)
0 VDC
