Vor der Montage zu beachtende Hinweise
■
Geeigneten Transportweg in den Aufstellraum auswählen.
•
Gerät möglichst lange in der Originalverpackung transportieren.
•
Wenn das Klimagerät an einem metallischen Teil des Gebäudes ins-
•
talliert wird, muss es nach den entsprechend gültigen Standards für
Elektrogeräte isoliert werden.
In kleinen und lärmempfindlichen Räumen.
•
HINWEIS
Angabe gemäß EMV-Richtlinie 89/336/EWG.
■
Um ein Flimmern während des Kompressorstarts (technischer Vor-
■
gang) zu vermeiden, die folgenden Installationsbedingungen einhal-
ten.
Klimagerät an die Hauptstromversorgung anschließen. Die Netzimpe-
•
danz muss gering sein, in der Regel ist die benötigte Impedanz bei
einem Absicherungspunkt von 32 A erreicht.
Der Anschluss weiterer Geräte an diese Leitung ist untersagt.
•
Details zur Abnahme der Installation, z. B. bezüglich möglicherwei-
•
se für Produkte wie Waschmaschinen, Klimageräte oder Elektroöfen
geltender Beschränkungen, sind dem Vertrag mit dem Stromanbieter
zu entnehmen.
Leistungsdaten des Klimageräts sind auf dem Typschild des Produkts
•
angegeben.
Fragen dazu sind an den Fachhändler zu richten.
•

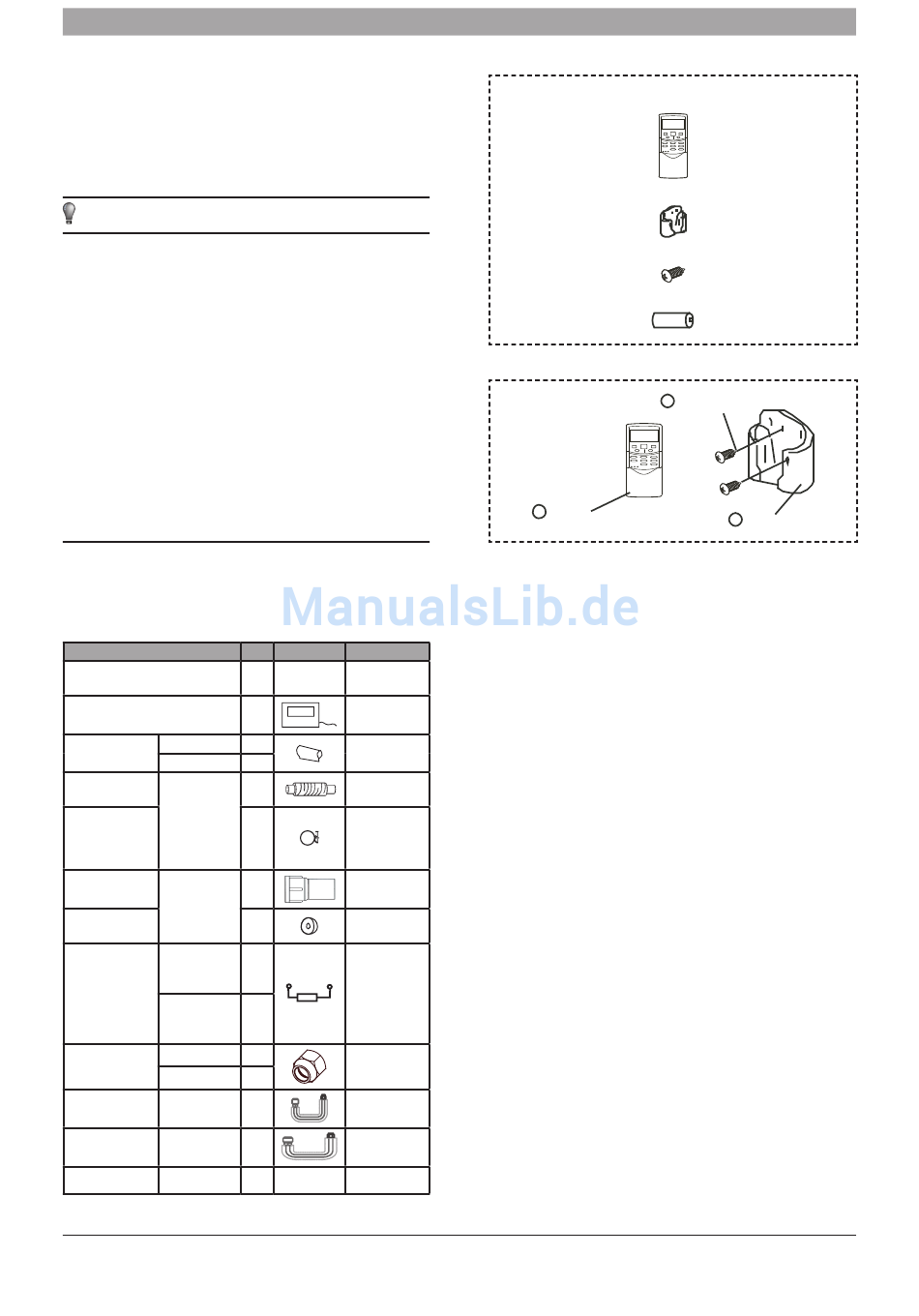

3. Zubehör
Tabelle 3-1
Bezeichnung des Zubehörs
Installationsanleitung
Kabelgebundene Fernbedienung
12,5 – 14 kW
Rohrdämmma-
terial
20 – 28 kW
Adapterstück für
Ablaufanschluss
12,5 – 14 kW
Schelle
Kondensatrohr
20 – 28 kW
Klebeband
zur Abdichtung
12,5 – 14 kW
Netzanpassungs-
widerstand
20 – 28 kW
12,5 – 14 kW
Kupfermutter
20 – 28 kW
Drosselklappen-
20 – 28 kW
Anschlussteil A
Drosselklappen-
20 – 28 kW
Anschlussteil B
Feder
20 – 28 kW
Bosch Climate 5000 VRF
Anz.
Skizze
Verwendung
(diese
_______
1
Anleitung)
Kabelgebundene
1
Fernbedienung des
Klimageräts
2
Wärmedämmung
4
1
Kondensatablauf
Sichern der
Verbindung
1
zwischen Ablaufrohr
und Ausgang der
Inneneinheit
Anschließen des
1
Ablaufrohrs
Anschließen des
1
Ablaufrohrs
Zwischen die
1
Anschlussklemmen
P und Q des Kom-
munikationssystems
der Inneneinheit
2
sollte ein Widerstand
geschaltet sein.
1
Herstellen der
Rohrverbindungen
2
Drosselklappenteil A
1
anschließen.
Drosselklappenteil
1
B anschließen.
Befestigen des
1
——————
Displaymoduls
INSTALLATION DER INNENEINHEIT | 3
Das folgende optionale Zubehör wird angeboten:
Fernbedienung mit Halterung
1. Fernbedienung ...................................................................... 1
2. Halterung für Fernbedienung ................................................... 1
3. Montageschraube (ST2.9x10-C-H) .......................................... 2
4. Alkali-Mangan-Batterie (AM4) ................................................. 2
Fernbe-
1
dienung
Vorsichtsmaßnahmen beim Installieren der Fernbedienung
■
Fernbedienung nicht werfen und nicht darauf schlagen.
•
Vor der Installation die Fernbedienung betätigen, um ihre Position
•
innerhalb des Empfangsbereichs festzustellen.
Mindestens 1 Meter Abstand zwischen Fernbedienung und nächstem
•
Fernsehgerät oder Stereoanlage einhalten. (Dies ist notwendig, um
Bild- und Tonstörungen zu vermeiden.)
Fernbedienung nicht an einem Ort mit direkter Sonneneinstrahlung
•
oder in der Nähe einer Wärmequelle, z. B. eines Ofens, installieren.
Beim Einsetzen der Batterien auf richtige Polung achten.
4. INSTALLATION DER INNENEINHEIT
Installation von Ø10-Gewindebolzen für die Aufhängung (4 Bolzen)
Zur Bestimmung der Abstände zwischen den Gewindebolzen für die
■
Aufhängung siehe Abb. 4-1.
Für die Installation Gewindebolzen verwenden.
■
Die Montage an der Decke ist von der jeweiligen Deckenkonstruktion
■
abhängig. Zur speziellen Vorgehensweise Rücksprache mit den bau-
ausführenden Personen halten.
Abzudeckende Deckenfläche. An ebener Decke montieren. Decken-
•
träger wg. möglicher Schwingungen verstärken.
Überstehenden Deckenträger absägen.
•
Sägestelle und Deckenträger verstärken.
•
Nach der Installation des Gerätegehäuses Kabel und Rohre in der
■
Decke verlegen. Zunächst den Verlauf der herauszuführenden Rohre
bestimmen. Besonders in Decken zuerst die Kältemittelrohre, Ab-
laufrohre und Leitungen der Innen- und Außeneinheiten bis zu den
Anschlussstellen führen. Erst danach das Gerät aufhängen.
Installation der Gewindebolzen für die Aufhängung.
■
3
Montageschraube
Halterung
2
für Fernbedienung
Abb. 3.1
6 720 866 011 (2016/07)
