An Orten mit besonderen Umgebungsbedingungen.
•
Vor der Montage zu beachtende Hinweise
•
Geeigneten Transportweg in den Aufstellraum auswählen.
•
Gerät möglichst lange in der Originalverpackung transportieren.
•
Wenn das Klimagerät an einem metallischen Teil des Gebäudes
•
installiert wird, muss es nach den entsprechend gültigen Standards
für Elektrogeräte isoliert werden.
In kleinen und lärmempfindlichen Räumen.
•
HINWEIS
Angabe gemäß EMV-Richtlinie 89/336/EWG
■
Um ein Flimmern während des Kompressorstarts (technischer
■
Vorgang) zu vermeiden, die folgenden Installationsbedingungen
einhalten.
Klimagerät an die Hauptstromversorgung anschließen. Die
•
Netzimpedanz muss gering sein, in der Regel ist die benötigte
Impedanz bei einem Absicherungspunkt von 32 A erreicht.
Der Anschluss weiterer Geräte an diese Leitung ist untersagt.
•
Details zur Abnahme der Installation, z. B. bezüglich möglicherweise
•
für Produkte wie Waschmaschinen, Klimageräte oder Elektroöfen
geltender Beschränkungen, sind dem Vertrag mit dem Stromanbieter
zu entnehmen.
Leistungsdaten des Klimageräts sind auf dem Typschild des Produkts
•
angegeben.

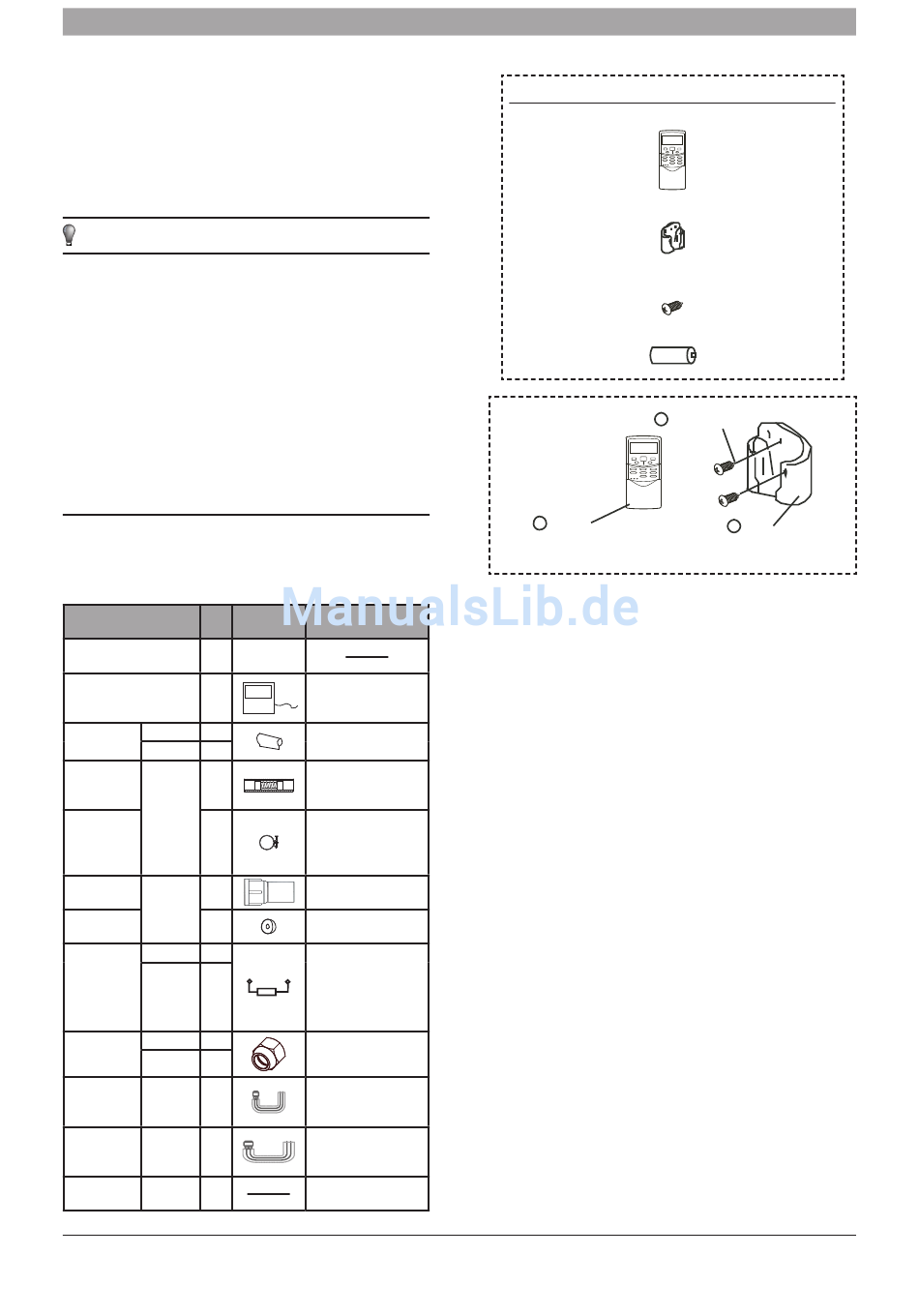

3. ZUBEHÖR
Tabelle 3-1
Bezeichnung
Anz.
des Zubehörs
Installationsanleitung
1
Kabelgebundene Fernbe-
1
dienung
7,1–16 kW
2
Rohrdämm-
material
20–28 kW
4
Adapterstück
für Ablaufan-
1
schluss
7,1–16 kW
Schelle
1
Wasserverbin-
2
dungsrohr
20–28 kW
Dichtungs-
2
klebstoff
7,1–16 kW
1
Netzwerk-
Abschlusswi-
20–28 kW
2
derstand
7,1–16 kW
1
Kupfermutter
20–28 kW
2
Drossel-
klappen-An-
20–28 kW
1
schlussteil A
Drossel-
klappen-An-
20–28 kW
1
schlussteil B
Feder
20–28 kW
1
Kanalgerät mit hoher externer Pressung - normale Bauweise
Skizze
Verwendung
(diese
Anleitung)
Kabelgebundene
Fernbedienung des
Klimageräts
Wärmedämmung
Kondensatablauf
Sichern der Verbindung
zwischen Ablaufrohr
und Ausgang der
Inneneinheit
Anschließen des
Ablaufrohrs
Anschließen des
Ablaufrohrs
Zwischen den Anschluss-
klemmen
P und Q des Kommunikati-
onssystems der Innenein-
heit sollte eine Impedanz
geschaltet sein
Herstellen der
Rohrverbindungen
Drosselklappenteil A
anschließen.
Drosselklappenteil B
anschließen.
Befestigen des Display-
moduls
Das folgende optionale Zubehör wird angeboten:
Fernbedienung mit Halterung
1. Fernbedienung ............................................................... 1
2. Fernbedienungs-Halter .................................................... 1
3. Montageschraube
(ST2,9 × 10-C-H) ............................................................. 2
4. Alkali-Mangan-Batterie (AM4) ........................................... 2
3
1
Fernsteuerung
Vorsichtsmaßnahmen beim Installieren der Fernbedienung
■
Fernbedienung nicht werfen und nicht darauf schlagen.
•
Vor der Installation die Fernbedienung betätigen, um ihre Position
•
innerhalb des Empfangsbereichs festzustellen.
Mindestens 1 m Abstand zwischen Fernbedienung und nächstem
•
Fernsehgerät oder Stereoanlage einhalten. (Dies ist notwendig, um
Bild- und Tonstörungen zu vermeiden.)
Fernbedienung nicht an einem Ort mit direkter Sonneneinstrahlung
•
oder in der Nähe einer Wärmequelle, z. B. eines Ofens, installieren.
Beim Einsetzen der Batterien auf richtige Polung achten.
4. INSTALLATION DER INNENEINHEIT
Installation von Gewindebolzen für die Aufhängung (4 Bolzen mit
Ø10mm)
Zur Bestimmung der Abstände zwischen den Gewindebolzen für die
■
Aufhängung siehe Abbildung 4-9.
Für die Installation Gewindebolzen verwenden.
■
Die Montage an der Decke ist von der jeweiligen Deckenkonstruktion
■
abhängig. Zur speziellen Vorgehensweise Rücksprache mit den
bauausführenden Personen halten.
An ebenen Decken montieren. Deckenträger wg. möglicher
•
Schwingungen verstärken.
Überstehenden Teil der Deckenträger absägen.
•
Sägestelle und Deckenträger verstärken.
•
Nach der Installation des Gerätegehäuses Kabel und Rohre in der
■
Decke verlegen. Zunächst den Verlauf der herauszuführenden
Rohre bestimmen. Besonders in Decken zuerst die Kältemittelrohre,
Ablaufrohre und Leitungen der Innen- und Außeneinheiten bis zu den
Anschlussstellen führen. Erst danach das Gerät aufhängen.
Installation der Gewindebolzen für die Aufhängung.
■
ZUBEHÖR | 3
Montageschraube
2
Halterung für
Fernbedienung
Abb. 3-1
6 720 869 293 (2016/12) DE
