Motorwartung:
4 Schrauben
Zur Befestigung der Gebläsebaugruppe
Gehäuseinneres
Seitenansicht des Einbau-
zustands der Gebläsebaugruppe
Gebläsebaugruppe
waagerecht gegen das Ende
schieben (ca.18 mm) und
dann abnehmen.

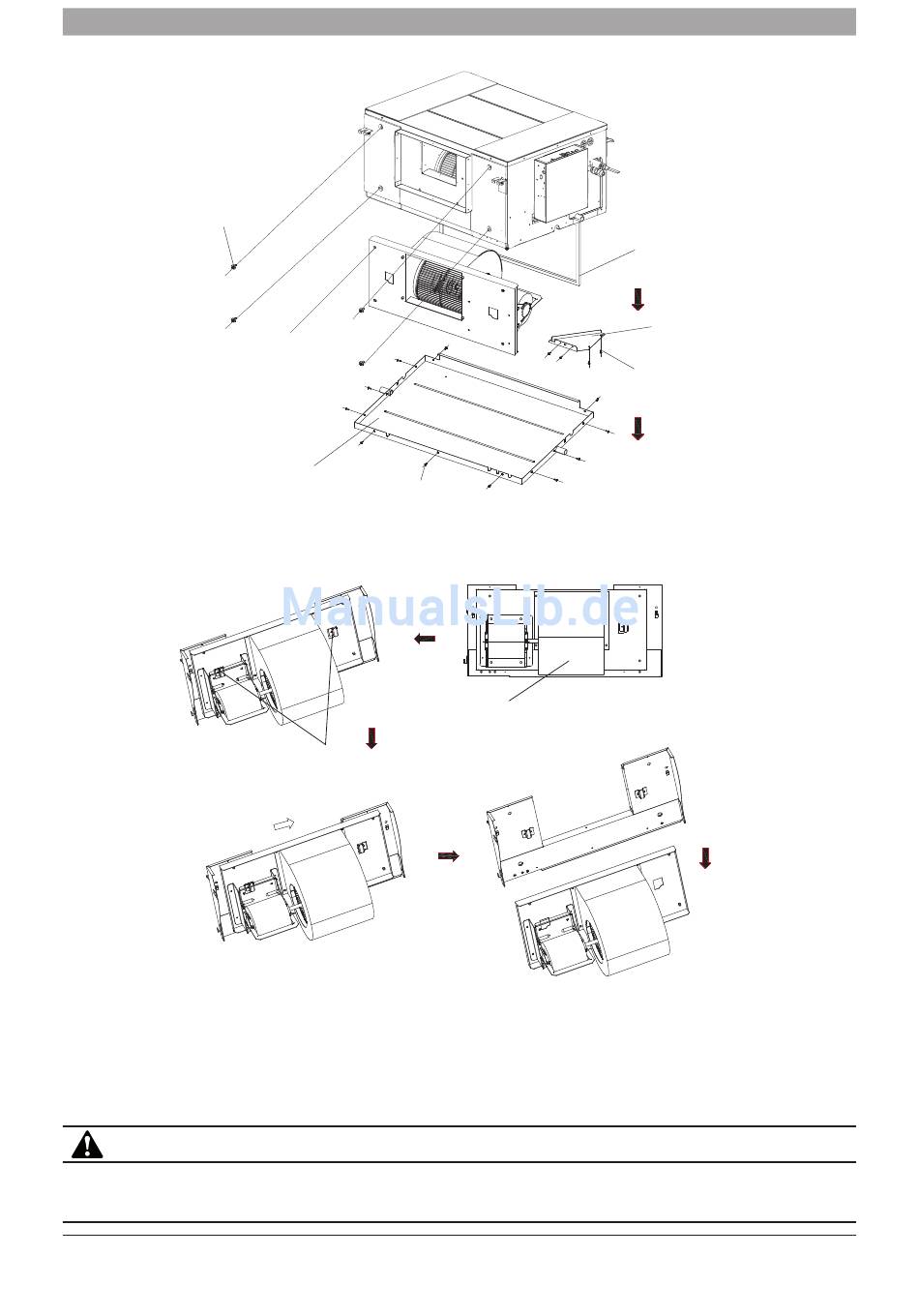

1. Siehe Abb. 4-16: Alle 11 Schrauben der Kondensatwanne herausdrehen und Kondensatwanne abnehmen.
2. Siehe Abb. 4-16: Alle 4 Schrauben des Verstärkungsblechs herausdrehen und Verstärkungsblech abnehmen.
3. Siehe Abb. 4-16: Alle 4 Schrauben der Gebläsebaugruppe herausdrehen.
Siehe Abb. 4-17: Vorgehensweise beim Abnehmen der Gebläsebaugruppe.
4. Siehe Abb. 4-17: Gebläsebaugruppe horizontal bis zum Anschlag verschieben, leicht anheben und nach unten herausnehmen.
5. Nach der Motorwartung Gebläsebaugruppen in umgekehrter Reihenfolge wieder installieren. Motor mit einem seiner Leistung entsprechenden Kabel an den Elekt-
roschaltkasten anschließen.
1. Vor Wartungsarbeiten am Motor Einheit ausschalten und Netzkabel ziehen.
2. Vor Demontage der Gebläsebaugruppe Motor und Elektroschaltkasten sowie Verbindungskabel zwischen Motor und Leistungsbaugruppe demontieren.
3. Die Gebläsebaugruppe ist sehr schwer. Vorsicht bei der Wartung, sonst besteht Verletzungsgefahr!
Bosch Climate 5000 VRF
Gebläsebaugruppe
Kondensatwanne
11-Schrauben
Zur Befestigung des
Kondensatwanne
Kesselhaken
18 mm verschieben
VORSICHT
INSTALLATION DER INNENEINHEIT | 9
Vorderansicht des Installationsstatus der Gebläsebaugruppe
Rollen
Filter
Verstärkte Platte
4 Schrauben
Zur Befestigung der verstärkten Platte
Abb. 4-16
Verschieben
Abb. 4-17
6 720 866 011 (2016/07)
