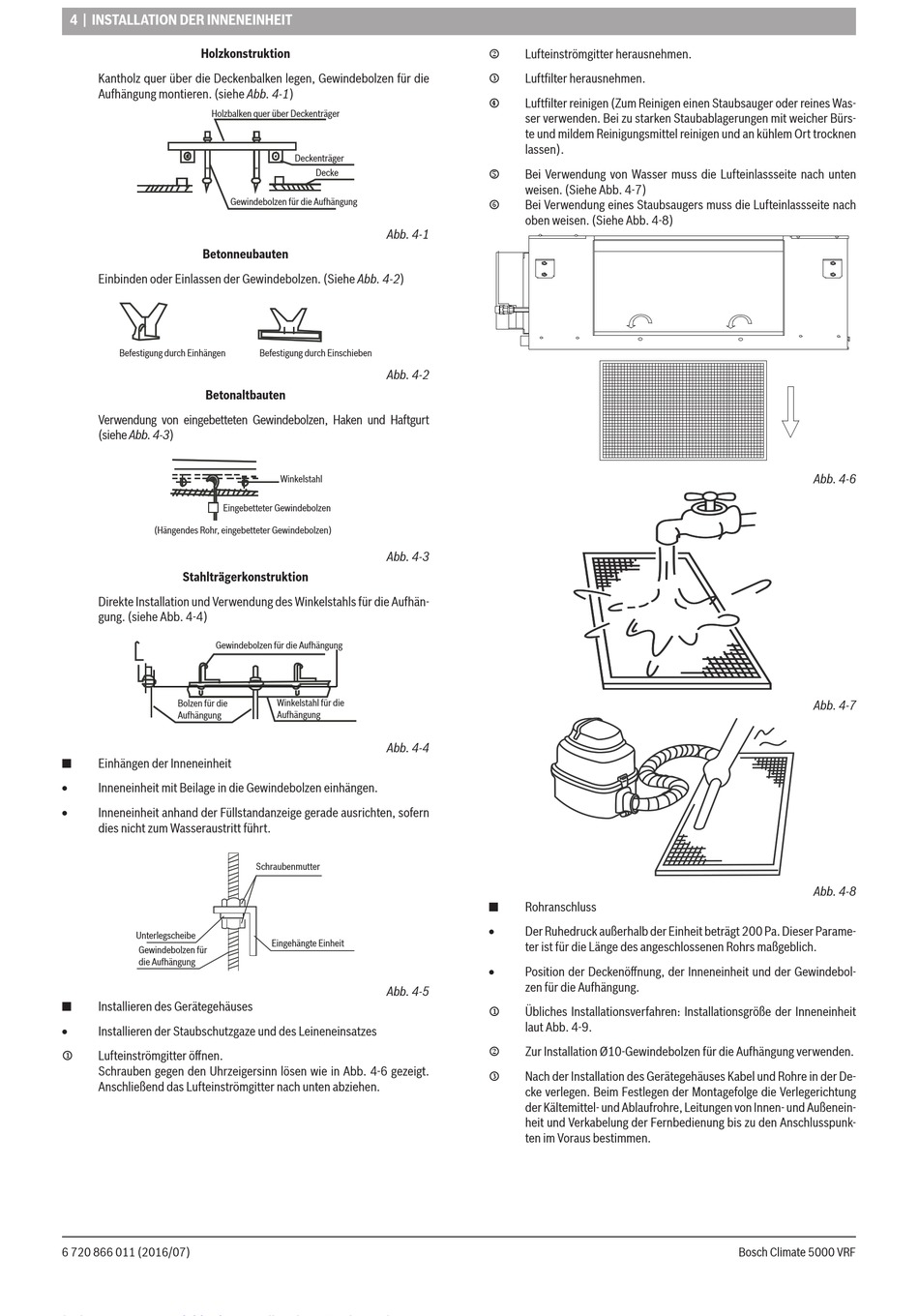

4 | INSTALLATION DER INNENEINHEIT
Holzkonstruktion
Kantholz quer über die Deckenbalken legen, Gewindebolzen für die
Aufhängung montieren. (siehe Abb. 4-1)
Holzbalken quer über Deckenträger
Gewindebolzen für die Aufhängung
Betonneubauten
Einbinden oder Einlassen der Gewindebolzen. (Siehe Abb. 4-2)
Befestigung durch Einhängen
Betonaltbauten
Verwendung von eingebetteten Gewindebolzen, Haken und Haftgurt
(siehe Abb. 4-3)
Eingebetteter Gewindebolzen
(Hängendes Rohr, eingebetteter Gewindebolzen)
Stahlträgerkonstruktion
Direkte Installation und Verwendung des Winkelstahls für die Aufhän-
gung. (siehe Abb. 4-4)
Gewindebolzen für die Aufhängung
Bolzen für die
Aufhängung
Einhängen der Inneneinheit
■
Inneneinheit mit Beilage in die Gewindebolzen einhängen.
•
Inneneinheit anhand der Füllstandanzeige gerade ausrichten, sofern
•
dies nicht zum Wasseraustritt führt.
Unterlegscheibe
Gewindebolzen für
die Aufhängung
Installieren des Gerätegehäuses
■
Installieren der Staubschutzgaze und des Leineneinsatzes
•
Lufteinströmgitter öffnen.
Schrauben gegen den Uhrzeigersinn lösen wie in Abb. 4-6 gezeigt.
Anschließend das Lufteinströmgitter nach unten abziehen.
6 720 866 011 (2016/07)
Deckenträger
Decke
Abb. 4-1
Befestigung durch Einschieben
Abb. 4-2
Winkelstahl
Abb. 4-3
Winkelstahl für die
Aufhängung
Abb. 4-4
Schraubenmutter
Eingehängte Einheit
Abb. 4-5
Lufteinströmgitter herausnehmen.
Luftfilter herausnehmen.
Luftfilter reinigen (Zum Reinigen einen Staubsauger oder reines Was-
ser verwenden. Bei zu starken Staubablagerungen mit weicher Bürs-
te und mildem Reinigungsmittel reinigen und an kühlem Ort trocknen
lassen).
Bei Verwendung von Wasser muss die Lufteinlassseite nach unten
weisen. (Siehe Abb. 4-7)
Bei Verwendung eines Staubsaugers muss die Lufteinlassseite nach
oben weisen. (Siehe Abb. 4-8)
Rohranschluss
■
Der Ruhedruck außerhalb der Einheit beträgt 200 Pa. Dieser Parame-
•
ter ist für die Länge des angeschlossenen Rohrs maßgeblich.
Position der Deckenöffnung, der Inneneinheit und der Gewindebol-
•
zen für die Aufhängung.
Übliches Installationsverfahren: Installationsgröße der Inneneinheit
laut Abb. 4-9.
Zur Installation Ø10-Gewindebolzen für die Aufhängung verwenden.
Nach der Installation des Gerätegehäuses Kabel und Rohre in der De-
cke verlegen. Beim Festlegen der Montagefolge die Verlegerichtung
der Kältemittel- und Ablaufrohre, Leitungen von Innen- und Außenein-
heit und Verkabelung der Fernbedienung bis zu den Anschlusspunk-
ten im Voraus bestimmen.
Abb. 4-6
Abb. 4-7
Abb. 4-8
Bosch Climate 5000 VRF
