1
Zum Aufbau der Inneneinheit siehe Abb. 4-19.
2
Siehe Abb. 4-20: Schrauben herausdrehen und Abdeckplatte A und
B in Richtung der Pfeile A abnehmen.
3
Bolzen A entfernen.
4
Bolzen B entfernen.
5
Teile A und B der Inneneinheit in Richtung der Pfeile B und C vonein-
ander trennen.
6
Teile A und B der Inneneinheit einzeln an den Installationsort bringen
und zur Montage der Inneneinheit die Schritte 2, 3, 4 und 5 in umge-
kehrter Reihenfolge ausführen.

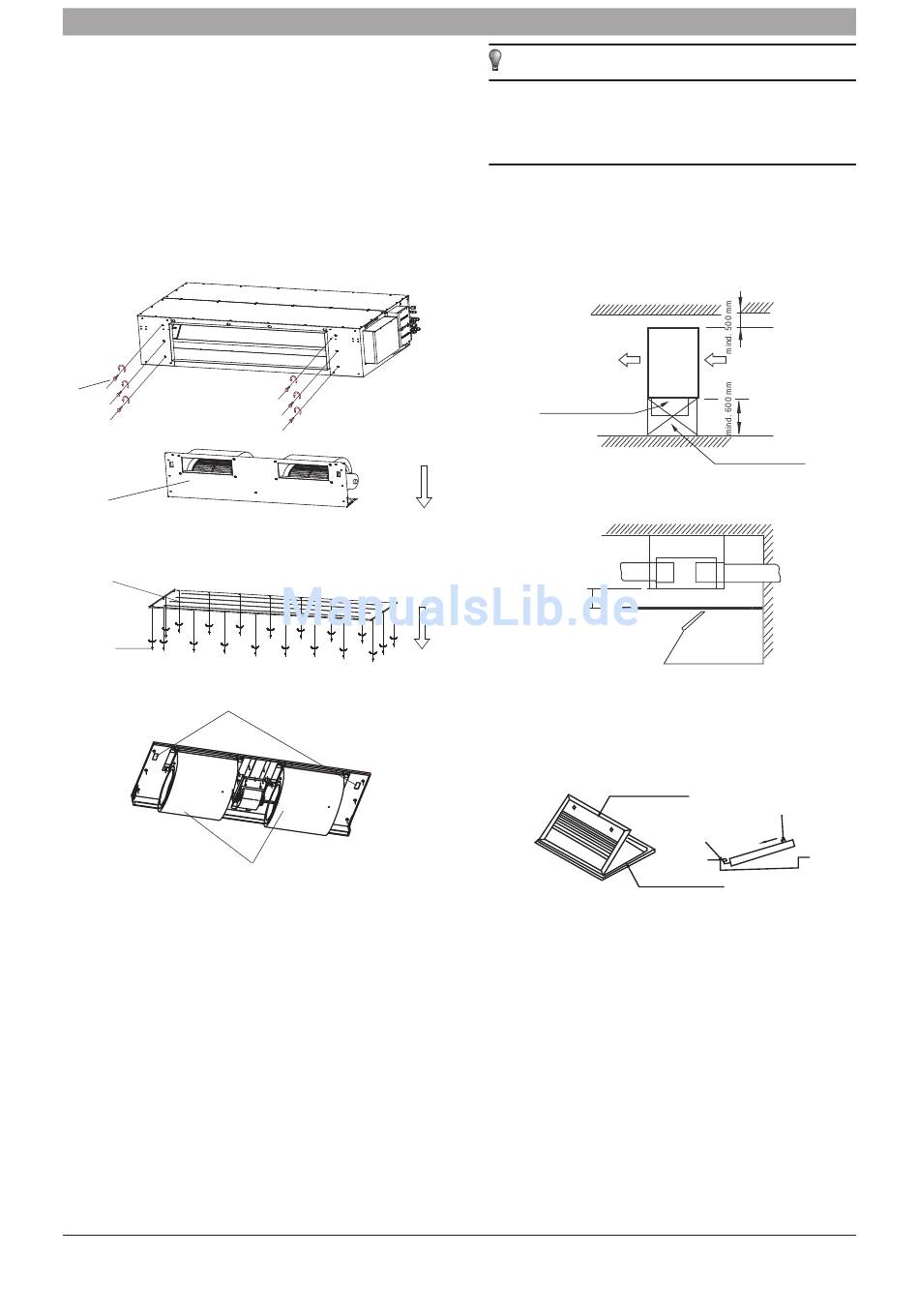

Motorwartung
■
Schrauben
Gebläsebaugruppe
Bodenabdeckplatte
Schraube
Kesselhaken
1
Schrauben an der Unterseite entfernen, Bodenblech abnehmen
(siehe Abbildung).
2
6 Schrauben von der Frontplatte abschrauben (siehe Abb. 4-21).
3
Gebläsebaugruppe von unten abstützen, anheben und herausneh-
men.
4
Nach den Wartungsarbeiten am Motor die Schritte 1, 2 und 3 in um-
gekehrter Reihenfolge ausführen, um die Motorbaugruppe zu instal-
lieren.
5
Während dieser Arbeiten muss die Inneneinheit nicht demontiert
werden.
Bosch Climate 5000 VRF
Rollen
Abb. 4-21
HINWEIS
Bei Demontage und Montage den Kompressor mit der Hand abstüt-
■
zen.
Die Gebläsebaugruppe ist schwer. Bei der Demontage und Montage
■
vorsichtig vorgehen, um Verletzungen zu vermeiden.
5. EINBAUABSTÄNDE
Ausreichend Platz für Installation und Wartung sicherstellen.
Wartungsbereich
Wartungsbereich
Sicherstellen, dass die Neigung
des Ablaufrohrs mindestens
1/100 beträgt.
Einbau des Luftauslasses
■
Innenrahmen herausnehmen.
•
Sicherung verschieben, Spange aus der Aussparung des Außenrah-
mens lösen und Innenrahmen herausnehmen.
Innenrahmen
Außenrahmen
EINBAUABSTÄNDE | 11
600 mm x 600 mm
Kontrollöffnung
Abb. 5-1
Kontrollöffnung
Abb. 5-2
Knopf
Spange
6 720 866 011 (2016/07)
