7.1.12.1 Leitung RS-485 TX/RX bidirektional
Diese Art von Einstellung gestattet eine beidseitig
gerichtete Half-Duplex-Übertragung auf der Leitung
RS-485-1.
Die serielle Leitung RS-485-2 wird nicht benutzt.
Bedienta-
statur
1200m max

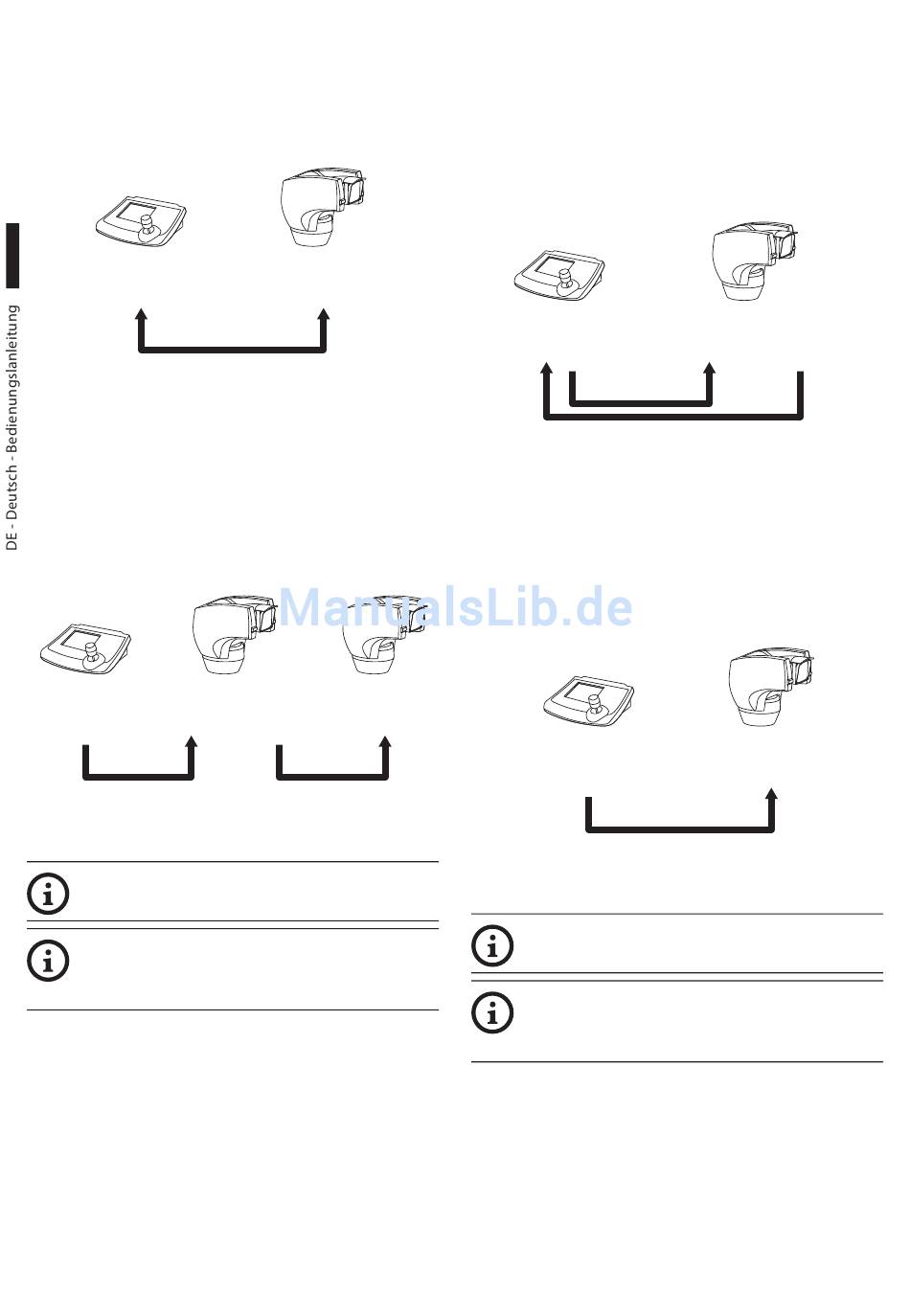

Abb. 31
7.1.12.2 Leitung 1 RS-485 Empfang, Leitung
2 RS-485 Wiederholung
Bei dieser Einstellung können mehrere Einrichtungen
kaskadiert angeschlossen werden. Das Signal wird
von jeder Einheit regeneriert und ist dadurch über
eine erheblich größere Distanz übertragbar.
Bedienta-
RS-485-1
statur
Max 1200m
Abb. 32
Dies funktioniert nur mit einseitig
gerichteten Protokollen.
In dieser Konfiguration lässt sich das
Update der Firmware nicht von fern
vornehmen.
24
RS-485-1
TX/RX
RS-485-2
RS-485-1
Max 1200m
7.1.12.3 Leitung RS-422 bidirektional
Diese Einstellung gestattet die Full-Duplex-
Kommunikation nach dem Standard RS-422.
La ligne RS-485-1 est toujours en réception (RS-422-
RX).
La ligne RS-485-2 est toujours en transmission (RS-
422-TX).
Bedienta-
statur
1200m max
Abb. 33
7.1.12.4 Leitung RS-485 monodirektional
Die erste Leitung (RS485-1) arbeitet mit den
Einstellungen, die mit Hilfe der Dipschalter Adresse,
Baudrate und Protokoll vorgegeben werden.
Die Leitung RS-485-2 wird nicht benutzt.
Bedienta-
statur
1200m max
Abb. 34
Dies funktioniert nur mit einseitig
gerichteten Protokollen.
In dieser Konfiguration lässt sich das
Update der Firmware nicht von fern
vornehmen.
RS-485-1
RS-485-2
RS-485-1
