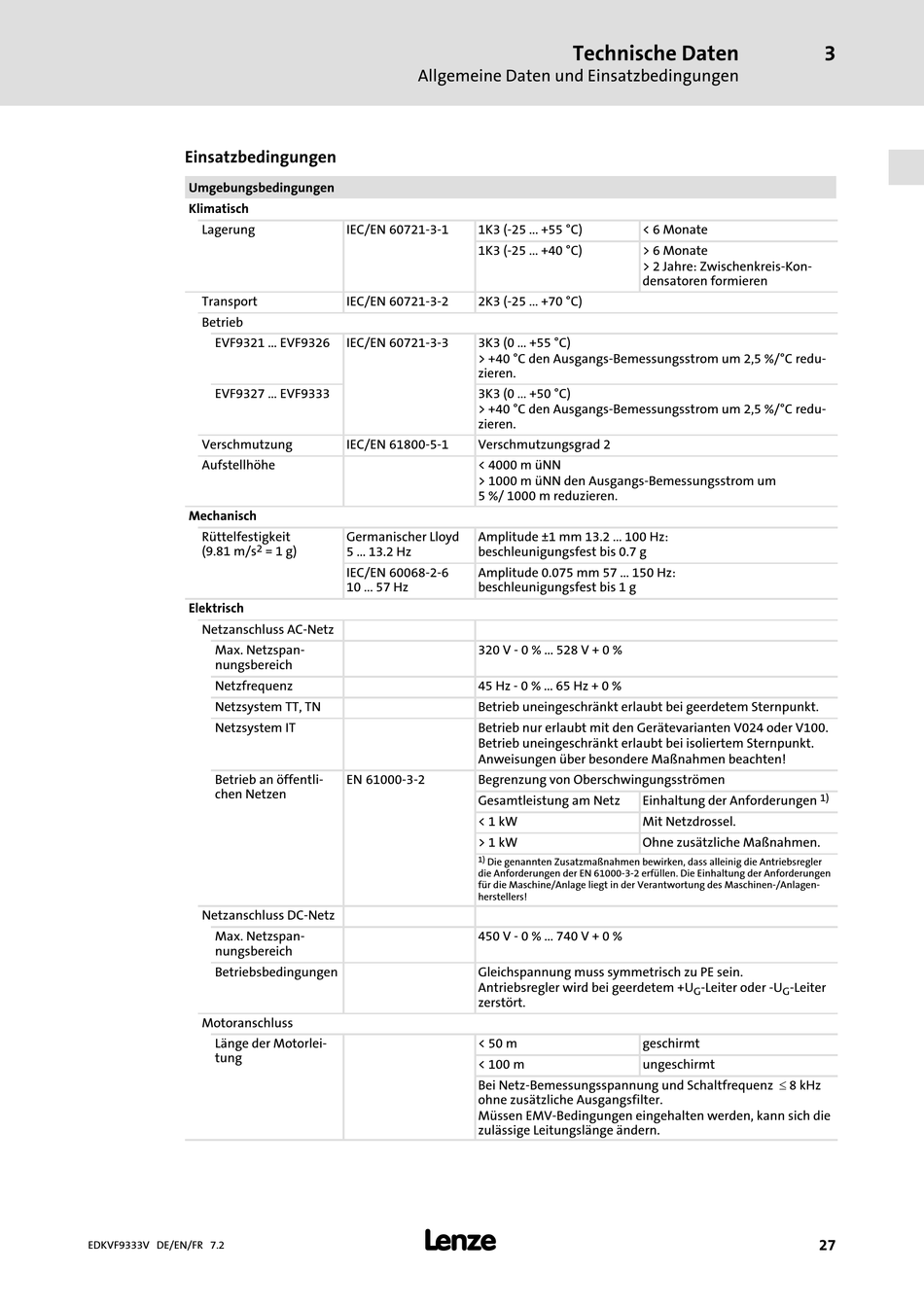

Einsatzbedingungen

Umgebungsbedingungen
Klimatisch
Lagerung
Transport
Betrieb
EVF9321 ... EVF9326
EVF9327 ... EVF9333
Verschmutzung
Aufstellhöhe
Mechanisch
Rüttelfestigkeit
2
(9.81 m/s
Elektrisch
Netzanschluss AC−Netz
Max. Netzspan-
nungsbereich
Netzfrequenz
Netzsystem TT, TN
Netzsystem IT
Betrieb an öffentli-
chen Netzen
Netzanschluss DC−Netz
Max. Netzspan-
nungsbereich
Betriebsbedingungen
Motoranschluss
Länge der Motorlei-
tung
EDKVF9333V DE/EN/FR 7.2
Allgemeine Daten und Einsatzbedingungen
IEC/EN 60721−3−1
IEC/EN 60721−3−2
IEC/EN 60721−3−3
IEC/EN 61800−5−1
Germanischer Lloyd
= 1 g) 5 ... 13.2 Hz
IEC/EN 60068−2−6
10 ... 57 Hz
EN 61000−3−2
l
Technische Daten
1K3 (−25 ... +55 °C) < 6 Monate
1K3 (−25 ... +40 °C) > 6 Monate
> 2 Jahre: Zwischenkreis−Kon-
densatoren formieren
2K3 (−25 ... +70 °C)
3K3 (0 ... +55 °C)
> +40 °C den Ausgangs−Bemessungsstrom um 2,5 %/°C redu-
zieren.
3K3 (0 ... +50 °C)
> +40 °C den Ausgangs−Bemessungsstrom um 2,5 %/°C redu-
zieren.
Verschmutzungsgrad 2
< 4000 m üNN
> 1000 m üNN den Ausgangs−Bemessungsstrom um
5 %/ 1000 m reduzieren.
Amplitude ±1 mm 13.2 ... 100 Hz:
beschleunigungsfest bis 0.7 g
Amplitude 0.075 mm 57 ... 150 Hz:
beschleunigungsfest bis 1 g
320 V − 0 % ... 528 V + 0 %
45 Hz − 0 % ... 65 Hz + 0 %
Betrieb uneingeschränkt erlaubt bei geerdetem Sternpunkt.
Betrieb nur erlaubt mit den Gerätevarianten V024 oder V100.
Betrieb uneingeschränkt erlaubt bei isoliertem Sternpunkt.
Anweisungen über besondere Maßnahmen beachten!
Begrenzung von Oberschwingungsströmen
Gesamtleistung am Netz Einhaltung der Anforderungen
< 1 kW Mit Netzdrossel.
> 1 kW Ohne zusätzliche Maßnahmen.
1)
Die genannten Zusatzmaßnahmen bewirken, dass alleinig die Antriebsregler
die Anforderungen der EN 61000−3−2 erfüllen. Die Einhaltung der Anforderungen
für die Maschine/Anlage liegt in der Verantwortung des Maschinen−/Anlagen-
herstellers!
450 V − 0 % ... 740 V + 0 %
Gleichspannung muss symmetrisch zu PE sein.
Antriebsregler wird bei geerdetem +U
zerstört.
< 50 m geschirmt
< 100 m ungeschirmt
Bei Netz−Bemessungsspannung und Schaltfrequenz £ 8 kHz
ohne zusätzliche Ausgangsfilter.
Müssen EMV−Bedingungen eingehalten werden, kann sich die
zulässige Leitungslänge ändern.
3
1)
−Leiter oder −U −Leiter
G G
27
