- Seite 2 ® Bedienungsanleitung QNix 8500 - 2 -...
- Seite 3 ® Bedienungsanleitung QNix 8500 - 3 -...
-
Seite 4: Inhaltsverzeichnis
® Bedienungsanleitung QNix 8500 Inhaltsverzeichnis Allgemeine Hinweise ........................6 Lagerung und Transport ....................... 6 Sondenwechsel ..........................6 Inbetriebnahme und Batteriewechsel ..................6 Handhabung ........................... 7 Stationärer Einsatz ........................7 Einstellung der Nullreferenz ......................7 Messmodus ............................ 8 Menü ............................... 8 Kalibrierung.......................... - Seite 5 ® Bedienungsanleitung QNix 8500 Installation der PC-Software ....................17 Installation der Treiber für das USB-Funk-Dongle ............... 17 Einstellung der Geräteoptionen über die PC-Software ............18 Laden einer neuen Sprache in das Gerät ................18 Aktualisierungen der Software im Handgerät und in der Sonde ........18 Sonderzeichen der Anzeige ....................
-
Seite 6: Allgemeine Hinweise

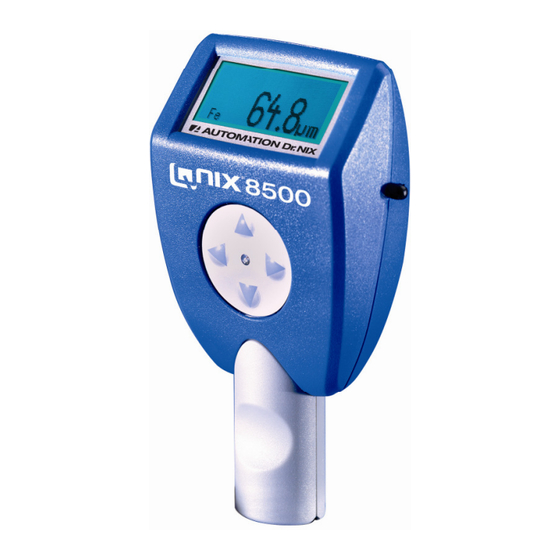

® Bedienungsanleitung QNix 8500 ® Vielen Dank für Ihre Entscheidung, ein QNix 8500 Messgerät zu erwerben. Wir wünschen Ihnen viel Freude mit dem Gerät. ® Das QNix 8500 ist das einzige Schichtdickenmessgerät weltweit, dass Ihnen die Möglichkeit gibt, zwischen internen, kabelgebundenen und Funksonden zu wählen. Es bietet Ihnen damit eine bisher nicht gekannte Flexibilität bei der Lösung anspruchsvoller Messaufgaben. -
Seite 7: Handhabung
® Bedienungsanleitung QNix 8500 Wichtig: Die Einstellung von Datum und Uhrzeit geht verloren, wenn der Batteriewechsel länger als ca. 2 Minuten dauert. Achtung: Leere Batterien sind Sondermüll. Bitte keinesfalls mit dem Hausmüll entsorgen, sondern an entsprechenden Sammelstellen abgeben. Handhabung Das Gerät schaltet sich automatisch durch Aufsetzen der Messsonde ein. Das Einschalten kann auch über eine der vier Tasten erfolgen. -
Seite 8: Messmodus
® Bedienungsanleitung QNix 8500 Messmodus Das Gerät bietet verschiedene Möglichkeiten zur Wahl des Messmodus. Die Einstellung des Messmodus kann über den normalen Menüaufruf erfolgen, wie er in § 8.2.1 beschrieben ist. Es ist aber auch ein direkter Zugang durch Drücken der Taste ◄ möglich, wenn sich das Gerät im normalen Anzeigemodus befindet. -
Seite 9: Spezifische Kalibrierung
® Bedienungsanleitung QNix 8500 Es können je nach Geräteversion bis zu 100 verschiedene Kalibrierungen eingestellt, abge- speichert und jeweils mit einem individuellen Namen versehen werden. 8.1.1 Spezifische Kalibrierung 8.1.1.1 Löschen aller Kalibrierungen Mit Bestätigung dieses Menüpunktes werden nach einer Sicherheitsabfrage alle anwen- dungsspezifischen Kalibrierungen gelöscht. -
Seite 10: Zweipunkt-Kalibrierung
® Bedienungsanleitung QNix 8500 Durch Drücken der Taste ► wird die Einstellung abgeschlossen und die Kalibrierung akti- viert. Das Gerät kehrt in den normalen Messmodus zurück. 8.1.1.4.2.2 Zweipunkt-Kalibrierung Mit einer Zweipunkt-Kalibrierung kann die Messgenauigkeit der Sonde in einem Schichtdi- ckenbereich optimiert werden. Hierzu wird zunächst eine Messfolie, deren Dicke in der Nähe der unteren Grenze des er- warteten Schichtdickenbereiches liegt, auf das unbeschichtete Substrat aufgelegt und die Sonde auf der Folie aufgesetzt. -
Seite 11: Messmodus
® Bedienungsanleitung QNix 8500 Zur Aufnahme des Unendlichwerts wählen Sie den Menüpunkt „Infi“ aus, während der Son- denkopf mindestens 5cm von Metallteilen entfernt ist. Der Sondenkopf darf dabei nicht ein- gedrückt sein. Messmodus 8.2.1 Substratwahl Neben der reinen Fe- oder NFe-Messung kann auch eine kombinierte Messung gewählt werden, bei der beide Messungen Fe und NFe bei aufgesetzter Messsonde ausgeführt wer- den. -
Seite 12: Speichermodus
® Bedienungsanleitung QNix 8500 Speichermodus Hinter dieser Menüoption verbirgt sich nicht nur das Ein- und Ausschalten der Speicherfunk- tion, sondern auch die Verwaltung bzw. Konfiguration der Messwertblöcke. Nach Drücken der Taste ► springt die Markierung in der folgenden Menüebene immer auf den Punkt, der aktiv ist: bei ausgeschaltetem Speichermodus auf "AUS", bei eingeschalte- tem Speichermodus erscheint der gerade aktive Messwertblock dunkel hinterlegt. -
Seite 13: Statistik
® Bedienungsanleitung QNix 8500 8.3.5.1 Aktivieren eines Messwertblocks Durch Drücken der Taste ► in der vorhergehenden Menüebene erscheint in dem folgenden Optionsmenü der Menüpunkt "AUSWÄHLEN". Mit dem Drücken der Taste ► wird der neu angewählte Block aktiviert. Wenn mehr als ein Messwertblock angelegt ist und ein Block aktiviert ist, ändert sich die Be- legung der Tasten, um dem Anwender ein schnelles Messen zu ermöglichen. -
Seite 14: Wahl Der Anzuzeigenden Statistikparameter Im Aktiven Messwertblock
® Bedienungsanleitung QNix 8500 Im Speichermodus können wahlfrei zwei Statistikparameter des aktiven Mess- wertblocks angezeigt werden. Diese Parameter werden beim Hinzufügen neuer Messwerte laufend aktualisiert. Bei der Abfrage der Statistik nicht aktiver Messwertblöcke werden alle Parameter angezeigt. Beim Aufrufen dieses Menüpunktes wird die Liste der Blöcke angezeigt. 8.4.1 Wahl der anzuzeigenden Statistikparameter im aktiven Messwertblock Wenn ein Block aktiv ist, wird er in der Liste mit einem Punkt markiert. -
Seite 15: Funkschnittstelle
® Bedienungsanleitung QNix 8500 Achtung: Im gedrehten Anzeigemodus sind auch die Funktionen der Tasten ▲ und ▼ bzw. und ► vertauscht, damit der Anwender bei abgelegtem Gerät die gewohnte Bedienung ◄ der Tasten beibehalten kann. ◄ verlassen! Der Menüpunkt wird durch Drücken der (Rücksprung-)Taste 8.5.2 Funkschnittstelle Bei eingeschalteter Funkschnittstelle ist das Gerät jederzeit bereit, Befehle von der PC-... -
Seite 16: Einstellung Der Zeit
® Bedienungsanleitung QNix 8500 8.5.6.1 Einstellung der Zeit Nach Aufrufen dieses Menüpunktes können Stunde und Minuten mit Hilfe der Tasten ▲ bzw. ▼ eingestellt werden. Die Bestätigung erfolgt durch Drücken der Taste ►. Eine Korrektur kann durch Rückschritt mit der Taste ◄ erfolgen. 8.5.6.2 Einstellung des Datums Die Einstellung des Datums erfolgt analog zu der Zeiteinstellung. -
Seite 17: Die Automatische Substratwahl Funktioniert Nicht
® Bedienungsanleitung QNix 8500 Ist die Nullreferenz korrekt eingestellt? Die besten Resultate erzielen Sie, wenn Sie • die Sonde auf einem unbeschichteten Stück des gleichen Materials „nullen“, auf dem Sie die Schichtdicke messen wollen. Wenn Sie kein unbeschichtetes Stück Ihres Ma- terials haben, verwenden Sie die mit Ihrem Messgerät mitgelieferten Nullreferenzplat- ten. -
Seite 18: Einstellung Der Geräteoptionen Über Die Pc-Software
® Bedienungsanleitung QNix 8500 vorgesehenen Feld oder über den Befehl "Durchsuchen" wird der Name des Laufwerks, in dem sich die CD befindet, eingegeben und die Installation gestartet. Dieser Installationsvorgang ist nur beim ersten Einsatz des Dongles notwendig. Bitte beach- ten Sie auch die separate Installationsanleitung auf der mitgelieferten CD. Einstellung der Geräteoptionen über die PC-Software Die in §... -
Seite 19: Lieferumfang
® Bedienungsanleitung QNix 8500 Lieferumfang Handgerät mit optionaler Messsonde • 2 Mignon Batterien 1,5V (AA) • Bedienungsanleitung • Prüfzertifikat für optionale Messsonde • Softtasche mit Gürtelclip • Kunststoffkoffer zum Transport und zur Aufbewahrung • Optionales Zubehör Fe-Sonde 2 mm • Fe-Sonde 5 mm •... -
Seite 20: Technische Daten
® Bedienungsanleitung QNix 8500 Technische Daten Fe-Sonde Messungen auf Eisen- und Stahluntergrund NFe-Sonde Messungen auf nichtmagnetischen Metalluntergründen (-substraten), z.B. Aluminium, Zink, Kupfer, Messing, bestimmte Edelstahlsorten Messbereich siehe Sondenspezifikation Auflösung 0,1 µm 0 bis 99,9 µm (Standard- 1 µm 100 bis 999 µm einstellung) 0,01 mm ≥... - Seite 21 ® Bedienungsanleitung QNix 8500 Schließen Sie die Batterien niemals kurz. • Vermeiden Sie Hitze und werfen Sie die Batterien nicht ins Feuer. • Zerlegen oder verformen Sie die Batterien nicht. • Ihre Hände oder Finger könnten verletzt werden oder Batterieflüssigkeit könnte in Ihre Augen oder auf Ihre Haut gelangen.
