1.0
TECHNISCHE DATEN DES ULTRASONIC EX-5
AKUSTISCHE SPEZIFIKATIONEN
Mikrofoneinheit:
Detektorfrequenzbereich: 25 kHz - 70 kHz
Dynamikbereich: 58 dB - 104 dB
PRÜFSCHALLQUELLE
Prüffrequenz: 40 kHz ± 3 kHz
Schalldruck: 100 dB, 68 mm von der Schallquelle
LEISTUNGSBEDARF
Eingangsspannung: 15 - 36 VDC
Um = 250 V Effektivwert
15 Volt maximale Stromaufnahme: 250 mA
24 Volt maximale Stromaufnahme: 170 mA
AUSGANGSSTROM
Analoge 4-20-mA-Schnittstelle
(Der maximal zulässige Lastwiderstand beträgt
600 Ω.)
0 mA: Inbetriebnahme
1 mA: getakteter akustischer Fehler
0 mA: andere Fehler
3 mA: Gerätesperre
4-20 mA: 58 dB - 104 dB
Quellen- oder Senkenausgang

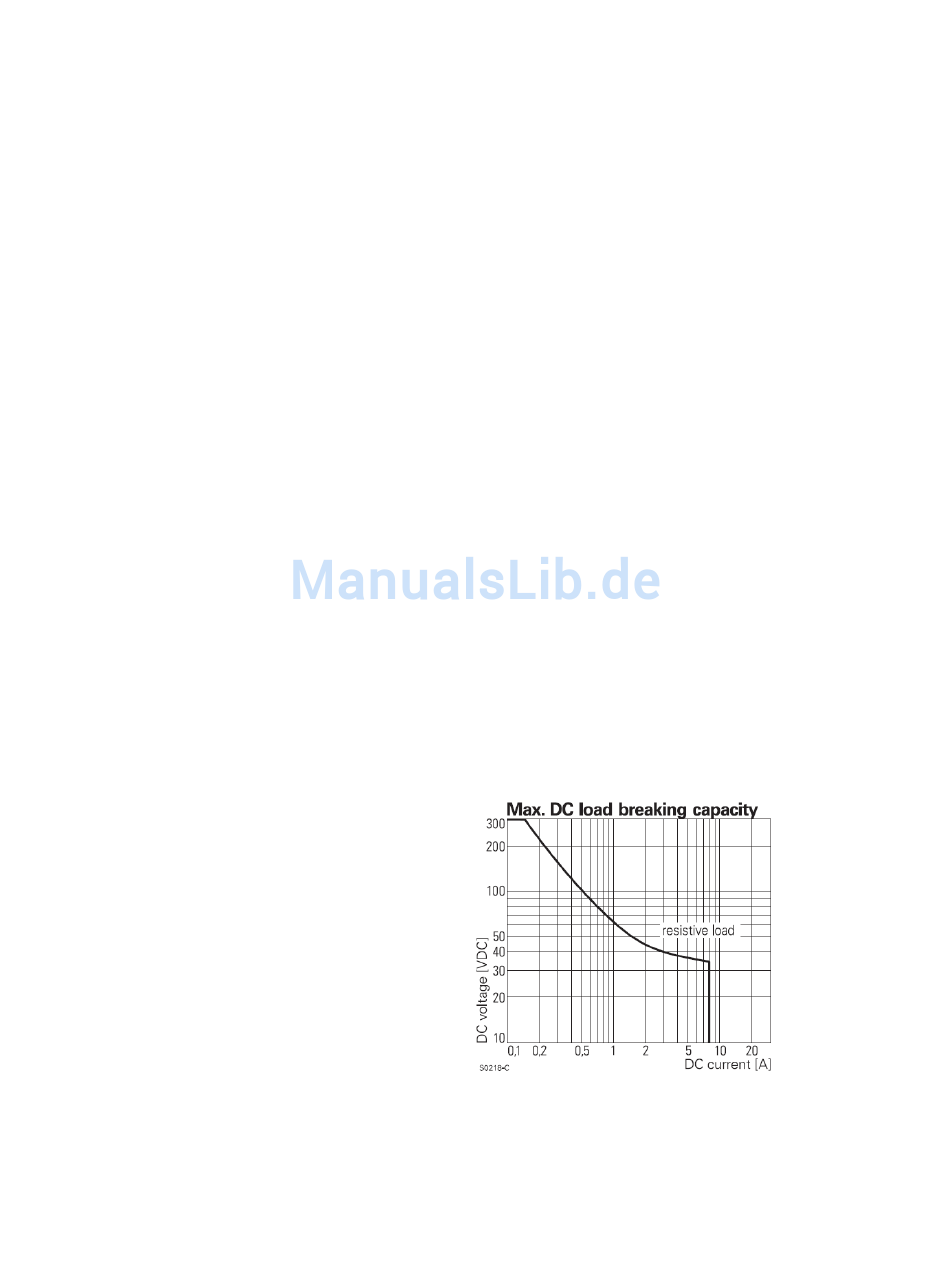

RELAIS
Relais 1 – Fehler-/Störungsanzeige (normal
angezogen):
8 A bei 250 VAC
Relais 2 – Anzeige für das Erreichen des
Alarmauslösepegels.
8 A bei 250 VAC
EINGANGSSIGNALE
Zurücksetzen des Alarmrelais
Alarmtest
GASLECKERKENNUNGSBEREICH (REF. =
METHAN)
Ultraschall-Hintergrundgeräusch < 74 dB (Bereiche
mit niedrigem Geräuschpegel)
12 m Radius, wenn Leckrate = 0,1 kg/s
8 m Radius, wenn Leckrate = 0,03 kg/s
Ultraschall-Hintergrundgeräusch < 84 dB (Bereiche
mit hohem Geräuschpegel)
8 m Radius, wenn Leckrate = 0,1 kg/s
4 m Radius, wenn Leckrate = 0,03 kg/s
ZULASSUNGEN
ATEX/IECEx: Ex d ia IIB+H2 T6 Gb, Ex tb IIIC T85°C
Db
FM/CSA: Klasse I, Abschn. 1, 2, Gruppen B, C, D
Klasse II/III, Abschn. 1, 2, Gruppen E, F, G
(Ta = -40 °C bis +60 °C)
Funktionssicherheit gemäß IEC 61508
HART-Protokoll, Rev. 6, Emerson AMS Aware
SCHUTZART
IP66, Typ 4X
BAUWEISE
Offen oder Masse
Edelstahl AISI 316L
Offen oder Masse
Gewicht: 7,5 kg
6
(Ta = -40 °C bis +60 °C)
