4.3 MONTAGE
Der UltraSonic EX-5 wird mit zwei M8-Edelstahlschrauben (nicht im Lieferumfang), die in einem Abstand
von 88 mm am oberen Teil des Detektors angebracht werden, an seiner Betriebsposition befestigt. Die
Schrauben dürfen maximal 14 mm tief in den Detektor eingedreht werden. Der Detektor kann an einer frei
stehenden Stange oder an einer Wand montiert werden. Dazu wird der Montagebügel 80601-1
verwendet. Dieser Bügel ist ein optionales Zubehör und wird mit zwei M8-Montage-U-Bügeln geliefert, die
um eine Stange mit einem Durchmesser von maximal 63 mm angelegt werden können. Der Detektor
kann direkt an vibrationsfreien Trägern oder Kabelschächten montiert werden. Das Mikrofon sollte nach
unten zeigen. Wenn der Detektor geneigt werden muss, sollte der Neigungswinkel maximal 45° betragen.
Wenn der Detektor mit bis zu einem halben Meter Abstand von einer festen Struktur wie z. B. einer Wand
oder einem großen Behälter montiert wird, ist zu vermeiden, dass die Prüfschallquelle in Richtung dieser
Struktur weist. Soweit dies möglich ist, sollte die Schallquelle in den freien Raum weisen.
4.4 ANSCHLUSSPLAN

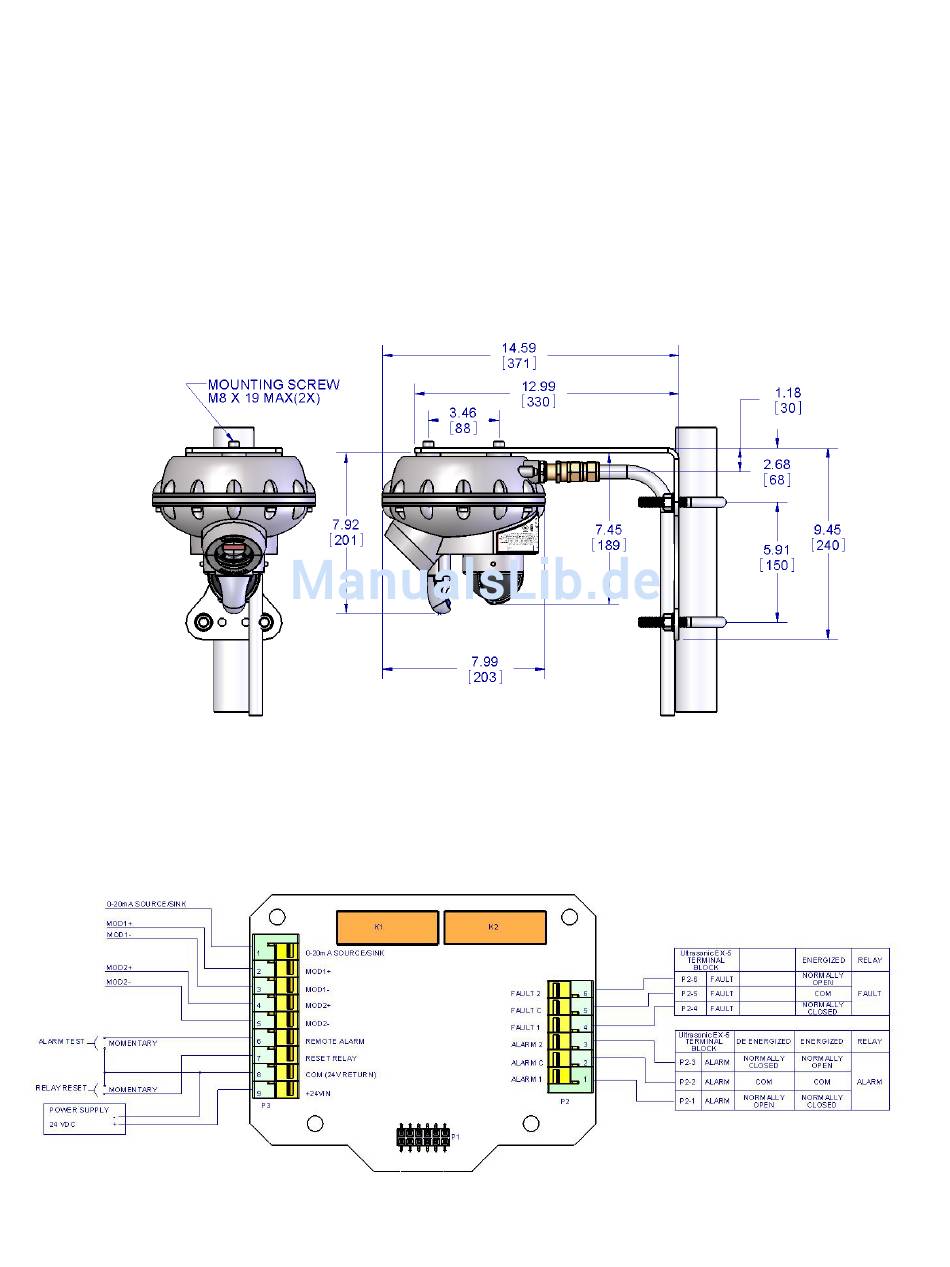

Abbildung 4: Montagediagramm
Abbildung 5: Anschlussplan
12
